ZASADA DZIAŁANIA

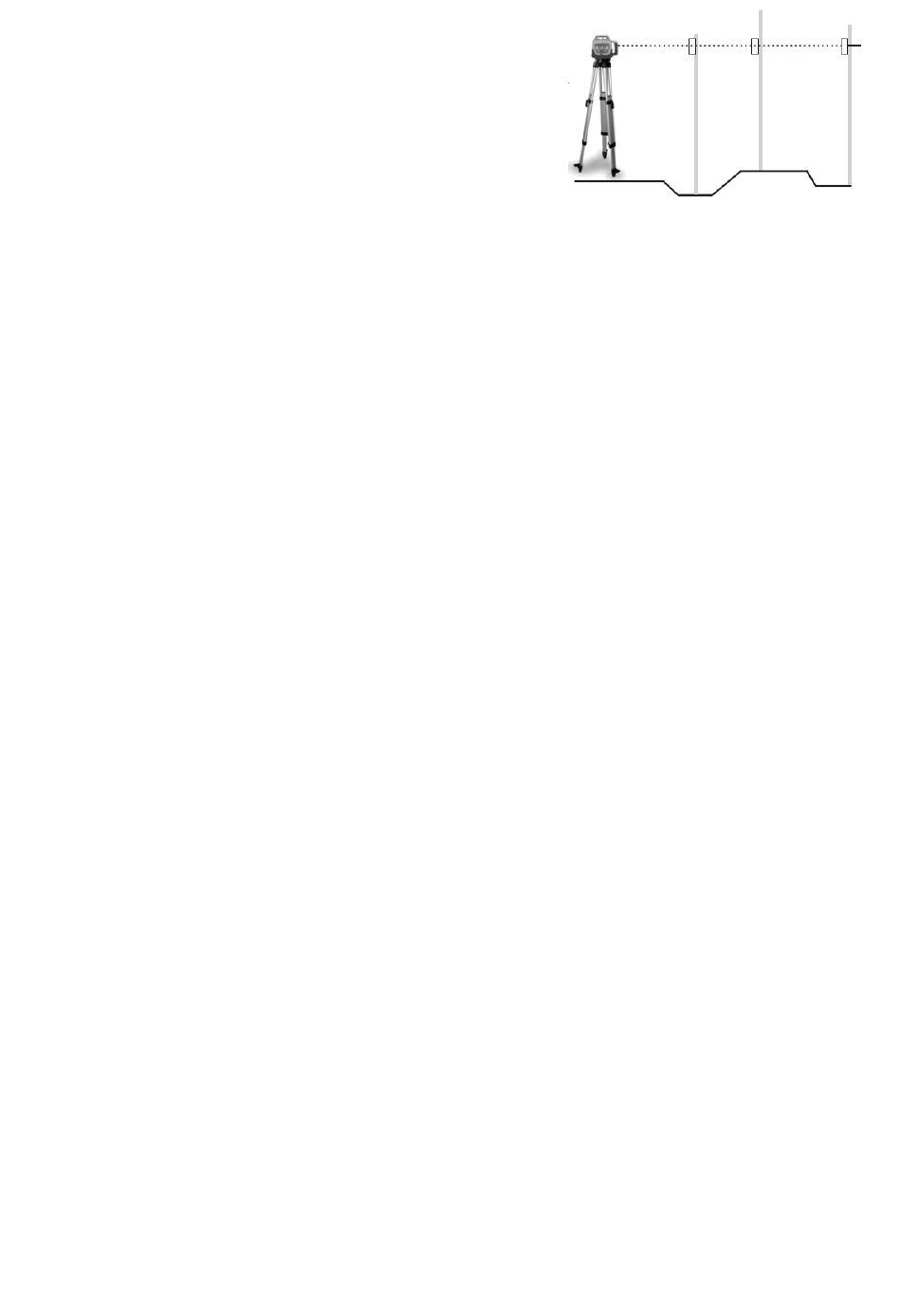

Pomiar różnicy wysokości
Włącz zasilanie, instrument sam spoziomuje się. Po spoziomowaniu, głowica laserowa zacznie
się kręcić, wyznaczając płaszczyznę laserową. Umocuj czujnik laserowy na łacie laserowej (za
pomocą uchwytu). Na reperze (punkcie zerowym) ustaw łatę z czujnikiem - wyzeruj położenie
(dostosuj wysokość położenia czujnika tak aby wyznaczał poziom zerowy, łata laserowa także
powinna wskazywać wartość zerową).
Przestaw łatę z czujnikiem na inny punkt, którego wysokość chcesz określić, dostosuj wysokość
położenia czujnika tak, aby był w polu wiązki laserowej - przesuń go na łacie. Różnica położenia
czujnika na łacie wskaże różnicę wysokości mierzonego punktu w porównaniu z reperem.
SPRAWDZENIE
Użytkownik powinien systematycznie sprawdzać następujące parametry pracy niwelatora
• ustawienie płaszczyzny poziomej
• błąd stożka
• ustawienie płaszczyzny pionowej
Sprawdzenie i kalibracja płaszczyzny poziomej i pionowej jest proste i w większości przypadków
może być wykonana przez użytkownika. Sprawdzenie błędu stożka może być wykonane przez
użytkownika, ale błąd ten może zostać usunięty tylko przez autoryzowany serwis.
Sprawdzenie płaszczyzny poziomej
1. Ustaw instrument ok.30m od ściany tak, żeby oś X była do niej prostopadła a kierunek
X wskazywał ścianę.
2. Włącz instrument i poczekaj aż zakończy się automatyczne poziomowanie.
3. Umieść na ścianie kartkę papieru. Zaznacz na kartce położenie promienia lasera.
Wyłącz instrument.
4. Poluzuj śrubę sercową statywu i obrócić instrument o 180°.
Uwaga! Należy uważać, żeby nie potrącić instrumentu w trakcie obracanie się głowicy.
5. Włącz instrument ponownie i poczekaj aż zakończy się automatyczne poziomowanie.
6. Ponownie zaznacz na kartce położenie promienia lasera.
7. Pomierz odległość pomiędzy znaczkami z pierwszego i drugiego położenia niwelatora,
jeśli odległość jest mniejsza niż 6 mm kalibracja nie jest potrzebna (w przeciwnym
przypadku zalecany jest kontakt z serwisem)
8. Wykonaj analogiczną operacje dla kierunku Y.
Sprawdzenie błędu stożka
Sprawdzenie to wykonaj po wykonaniu kalibracji płaszczyzny poziomej.
1. Ustaw laser pośrodku między odległymi od siebie o 30 m ścianami. Ustaw instrument w
kierunku X lub Y.
2. Zaznacz na obydwu ścianach położenie wiązki lasera.
3. Wyłącz instrument i przesuń go w pobliże jednej ze ścian (1 do 2 m). Nie zmieniaj orientacji
osi. Włącz instrument.
4. Ponownie zaznacz na ścianach położenie wiązki lasera.
5. Pomierz odległość pomiędzy znacznikami na ścianach.
6. Jeśli różnica odległości jest mniejsza niż 3 mm, można przyjąć że błąd ten nie występuje.
Uwaga! Jeśli błąd przekracza 3 mm, należy skontaktować się z serwisem.
16
