Summary of Contents for Nivel System NL500R DIGITAL

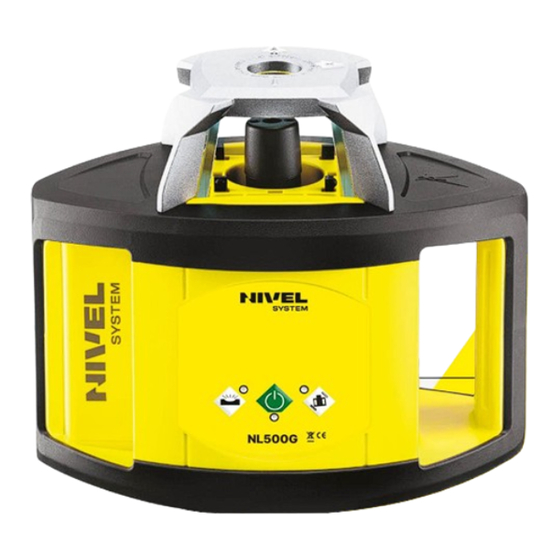

- Page 2 Thank you for purchasing a Nivel System NL500 laser level. To best use the purchased instrument, please read the instructions carefully and put in a convenient spot so that in the future you will be able to use it.
- Page 3 There is a risk of fire, electric shock, or injury while self-repair. Repairs can be made only by Nivel System service or its authorized representatives. The laser beam can be hazardous to the human eye if the device is improperly operated.
- Page 4 Protection against shock When transporting the instrument, it should be protected against shocks. Strong shocks can cause measurements errors. The user of this instrument should follow the instructions contained in this manual and remember to periodically check the correctness of its working. The manufacturer is not liable for any damage resulting from the incorrect use of the instrument and losses due to this.
-
Page 5: Control Panel
CONTROL PANEL 5, 4 1, 2, 3 Description of buttons and functions: 1) ON / OFF switch - Turns the device on and off 2) LED declaring the power state of the instrument - Lights red when the device is turned on 3) LED of discharged batteries - While the LED is blinking, the batteries should be plugged in to charge. -
Page 6: Principle Of Operation
PRINCIPLE OF OPERATION Height Measurement Turn the power on to Level the instrument itself. Once leveled, the laser head starts to spin, setting the laser plane. Attach the laser sensor on the laser staff. Place a laser staff with attached sensor on a benchmark (zero point)- reset the position of sensor (adjust the height of the sensor to define a zero level, the laser staff should also indicate zero). - Page 7 Checking the vertical plane This procedure should be done after calibration of the horizontal plane. 1. Set the laser centered between the walls distanced from each other of 30 m 2. Turn on the laser level. 3. Place the paper sheets on the walls and mark the position of the laser beam. 4.
- Page 8 LASER SENSOR RD700 DIGITAL display laser detector area level„zero” LED grade indicator lbubble keypad magnet unit (mm, cm, cal) On/Off / Beeper volume deadband resolution / LED On/Off Display numeric / text display grade indication arrows on grade indicator low battery grade indication arrows accuracy (1 / 2 / 5 / 10 mm) beeper volume...
- Page 9 ACCESSORIES RD700 DIGITAL - laser sensor (digital) NL-BR600 - bracket of RD700 CH-6 - charger AKU NL 4000 - Li-ion 4000 mAh/7,4V YR - laser shelf TR-R, TR-G - laser targets GL-R, GL-G - laser glasses Laser case SJJ1 - tripod SJJ32 - tripod (3,2m) LS-24 - laser staff (2,4m) LS-35 - laser staff (3,5m)
-
Page 10: Terms And Conditions Of Warranty
Court with jurisdiction over the Warrantor’s registered office. 5. When the warranty services provided by the service centre are needed, please do not hesitate to contact your seller or a Nivel System service centre directly • e-mail: service@nivelsystem.com... - Page 11 NL500 technical specification Laser red beam (NL500R), green beam (NL500G) Light source 635 nm (NL500R), 515 nm (NL500G), <1mW Accuracy ±1,0mm/10m Accuracy of laser plummet ±1mm/1,5m Self-leveling range ±5° Work range (diameter) 500 m (with sensor) Working temperature -20°C ~ +50°C Power Li-ion battery Working time...
- Page 12 Dziękujemy za zakupienie niwelatora laserowego firmy Nivel System model NL500 Aby móc jak najlepiej wykorzystać zakupiony instrument, prosimy uważnie przeczytać instrukcję i położyć w dogodnym miejscu, żeby w przyszłości móc z niej skorzystać.
-
Page 13: Środki Ostrożności
„własną rękę”. Istnieje ryzyko powstania pożaru, porażenia prądem lub obrażeń podczas samodzielnego wykonywania napraw. Naprawy mogą być wykonywane tylko przez serwis Nivel System lub jego autoryzowanych przedstawicieli. • Wiązka lasera może być niebezpieczna dla wzroku człowieka przy nieprawidłowej obsłudze. - Page 14 zaleceniami zawartymi w niniejszej instrukcji i pamiętać o okresowym sprawdzaniu prawidłowości jego działania. Producent nie ponosi odpowiedzialności za uszkodzenia niwelatora powstałe na skutek nieprawidłowego użytkowania instrumentu i wynikające z tego powodu straty. Niewłaściwe użycie lasera oraz stosowanie go niezgodnie z opisanymi, w tej instrukcji, procedurami - może spowodować...
-
Page 15: Panel Sterowania
PANEL STEROWANIA 5, 4 1, 2, 3 Opis przycisków i funkcji: 1) Włącznik/wyłącznik zasilania - włącza i wyłącza urządzenie 2) Dioda oznajmiająca włączone zasilanie - świeci na czerwono, gdy urządzenie jest włączone 3) Dioda rozładowanych akumulatorków - podczas gdy dioda miga, akumulatorki powinny być podłączone do zasilania w celu naładowania. -
Page 16: Zasada Działania
ZASADA DZIAŁANIA Pomiar różnicy wysokości Włącz zasilanie, instrument sam spoziomuje się. Po spoziomowaniu, głowica laserowa zacznie się kręcić, wyznaczając płaszczyznę laserową. Umocuj czujnik laserowy na łacie laserowej (za pomocą uchwytu). Na reperze (punkcie zerowym) ustaw łatę z czujnikiem - wyzeruj położenie (dostosuj wysokość... - Page 17 Sprawdzenie płaszczyzny pionowej Sprawdzenie to należy przeprowadzić po kalibracji płaszczyzny poziomej. 1. Ustaw instrument w połowie odległości między ścianami (odległymi o ok. 30 m od siebie). 2. Włącz niwelator. 3. Na ścianach umieść kartki papieru i zaznacz na nich położenie wiązki lasera. 4.
- Page 18 CZUJNIK LASEROWY RD700 DIGITAL wyświetlacz detektor wiązki laserowej poziom „zero” sygnalizator LED libelka Moduł sterowania magnesy (mocowanie) zmiana jednostki pracy (mm, cm, cal) włącznie i wyłączanie zasilania / sygnalizatora dżwiękowego zmiana trybu pracy (dokładność) / włączenie/wyłączenie sygnalizatorów LED Wyświetlacz wskazania różnicy wysokości wskazania przewyższenia (powyżej „zera”) wskazania przewyższenia (poziom...
- Page 19 AKCESORIA RD700 DIGITAL - czujnik laserowy (cyfrowy) NL-BR600 – uchwyt czujnika RD700 CH-6 – ładowarka AKU NL 4000 - Li-ion 4000 mAh/7,4V YR - półka laserowa TR-R, TR-G - tarczki laserowe GL-R, GL-G - okulary laserowe Waliza transportowa LS-24 - łata laserowa (2,4m) SJJ1 - statyw aluminiowy SJJ32 - statyw aluminiowy, LS-35 - łata laserowa (3,5m)
- Page 20 Gwaranta. W przypadku potrzeby skorzystania z usług serwisu gwarancyjnego prosimy o kontakt ze sprzedawcą lub bezpośrednio z serwisem Nivel System • e-mail: service@nivelsystem.com •...
- Page 21 Specyfikacja NL500 wiązka czerwona (NL500R), wiązka zielona (NL500G) Laser Źródło światła 635 nm (NL500R), 515 nm (NL500G), <1mW Dokładność ±1,0mm/10m 5 Zakres samo-poziomowania Zasięg pracy (średnica) 500 m (z czujnikiem) Praca w zakresie temperatur -20°C ~ +50°C Zasilanie akumulatorki litowo-jonowe Czas pracy ok.
-
Page 22: Certificate Of Calibration
Rotating laser level Trade mark Nivel System Model NL500R NL500G Serial number The date of the check Instrument checked and calibrated Calibration technician EC declaration of conformity We declare that products Nivel System NL500R, NL500G conform to: EN 61010-1:2010, EN 61326-1:2013... - Page 23 WARNING: The device contains a rechargeable Li-ion batteries which must be recycled and should be disposed in accordance with the requirements...
