ZASADA DZIAŁANIA

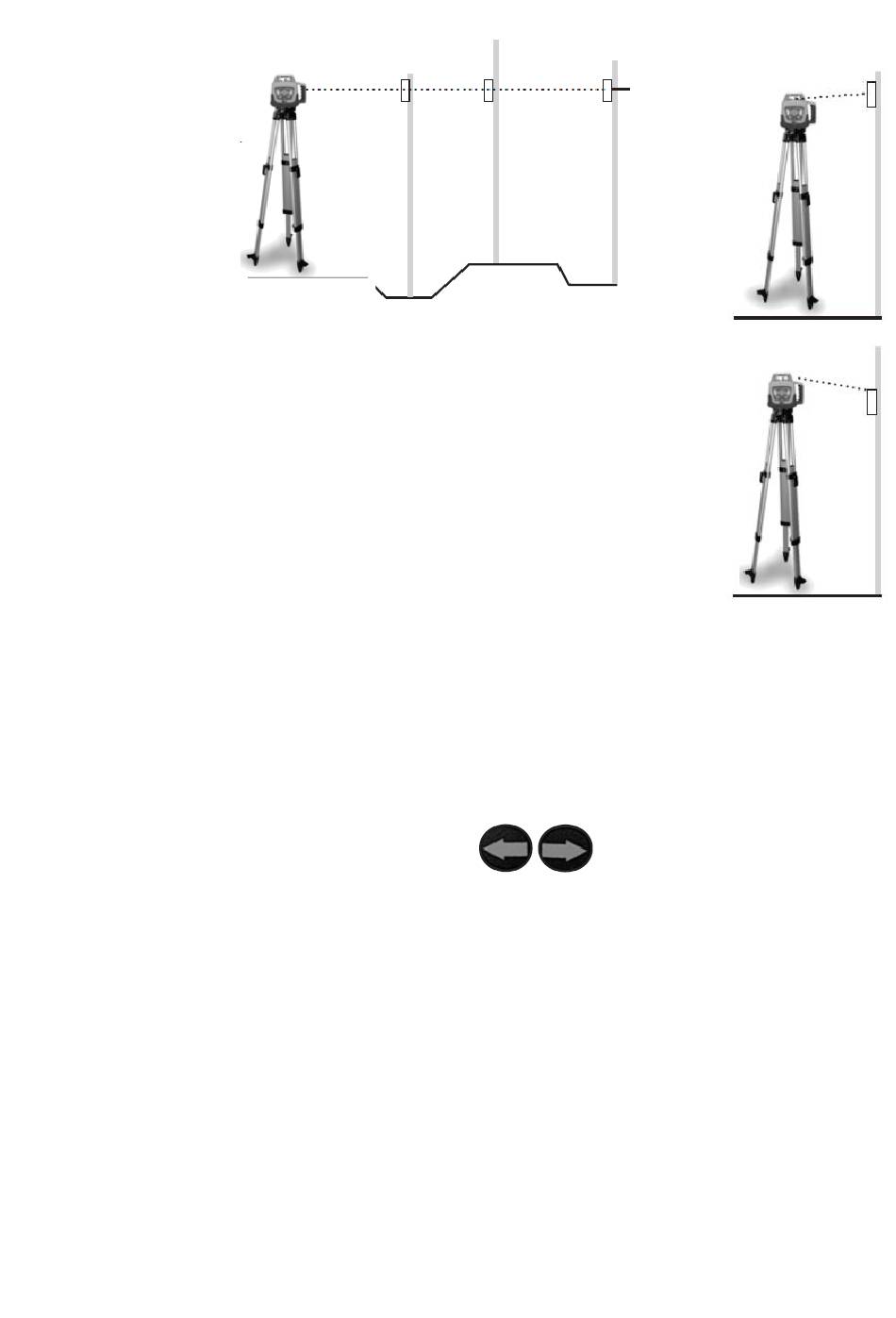

Pomiar wysokości
Włącz zasilanie, instrument sam spoziomuje się. Po spoziomowaniu, głowica
laserowa zacznie się kręcić, wyznaczając płaszczyznę laserową. Umocuj
czujnik laserowy na łacie laserowej (za pomocą uchwytu). Na reperze (punkcie
zerowym) ustaw łatę z czujnikiem - wyzeruj położenie (dostosuj wysokość
położenia czujnika tak aby wyznaczał poziom zerowy, łata laserowa także
powinna wskazywać wartość zerową).
Przestaw łatę z czujnikiem na inny punkt, którego wysokość chcesz określić,
dostosuj wysokość położenia czujnika tak, aby był w polu wiązki laserowej -
przesuń go na łacie. Różnica położenia czujnika na łacie wskaże różnicę
wysokości mierzonego punktu w porównaniu z reperem.
Praca z płaszczyzną pionową
NL520 może wyznaczać wiązkę poziomą lub pionową. W przypadku pracy z wiązką
pionową laser należy ustawić go w pozycji pionowej. Po włączeniu urządzenie samo
spoziomuje się - głowica zacznie obracać się - wyznaczając płaszczyznę pionową.
Pionownik laserowy (górny) wyznacza linię, prostopadłą do generowanej płaszczyzny
laserowej, co znajduje zastosowanie przy wszelkich pracach prostopadłych (ścianki
działowe, wyznaczanie kąta prostego, itp.)
Aby wpasować wiązkę pionową – użyj przycisków
Starowanie pilotem
Funkcje niwelatora NL520 mogą być sterowane zdalnie, za pomocą pilota. Na panelu pilota
znajdują się przyciski, które odpowiadają tym, zawartym na panelu frontowym niwelatora. Zasięg
pilota wynosi ok 20 m (uzależniony jest od warunków panujących na placu budowy)
SPRAWDZENIE
Użytkownik powinien systematycznie sprawdzać następujące parametry pracy niwelatora
• ustawienie płaszczyzny poziomej
• błąd stożka
• ustawienie płaszczyzny pionowej
Sprawdzenie i kalibracja płaszczyzny poziomej i pionowej jest proste i w większości przypadków
może być wykonana przez użytkownika. Sprawdzenie błędu stożka może być wykonane przez
użytkownika, ale błąd ten może zostać usunięty tylko przez autoryzowany serwis.
