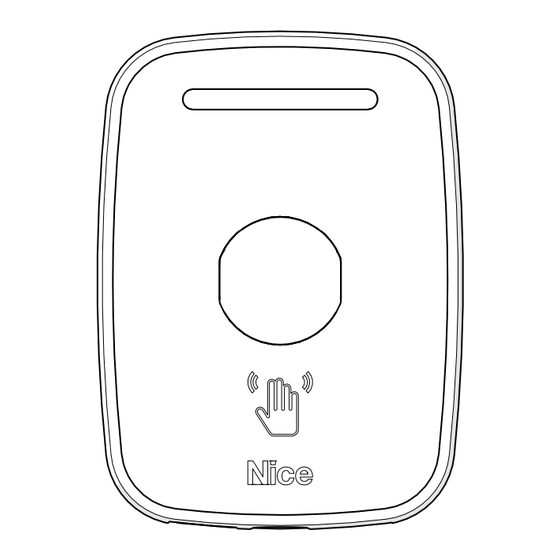

WEGO EXIT BUTTON
MANUAL COMPLETO / COMPLETE MANUAL
PT - Instruções e avisos de segurança para instalação, uso e termo de garantia.
Aviso: Siga todas as instruções de segurança e instalação corretamente para evitar feri-
mentos graves. A instalação deverá ser feita por um profissional, procure um distribuidor.
ES - Instrucciones y avisos de seguridad para la instalación, uso y término de garantía.
Aviso: Siga todas las instrucciones de seguridad e instalación correctamente para evitar
lesiones graves. La instalación debe ser realizada por un profesional, busque un distribui-
dor.
EN - Safety instructions and warnings for installation, use and warranty.
Warning: Follow all safety and installation instructions correctly to avoid serious injury.
Installation must be performed by a professional, please seek a distributor.
Advertisement
Chapters
Table of Contents
Related Manuals for Nice WEGO
Summary of Contents for Nice WEGO
- Page 1 WEGO BOTÃO DE SAÍDA WEGO BOTÓN DE SALIDA WEGO EXIT BUTTON MANUAL COMPLETO / COMPLETE MANUAL PT - Instruções e avisos de segurança para instalação, uso e termo de garantia. Aviso: Siga todas as instruções de segurança e instalação corretamente para evitar feri- mentos graves.
-
Page 2: Table Of Contents
01 - ESPECIFICAÇÃO DO PRODUTO O WeGo Botão de Saída é uma interface de segurança desenvolvida para sistemas de controle de acesso, onde atua no acionamento de dois relés de saída (ao invés do relé integrado ao equipamento). Esses relés servem para acionar, como por exemplo, fechaduras elétricas e magnéticas. -
Page 3: Conectores De Ligação
04 - CONECTORES DE LIGAÇÃO Pino 1 PINO COR DO FIO FUNÇÃO +12VDC (+) Vermelho GND (-) Preto GND (-) Preto Branco Entrada Wiegand Data 1 Verde Entrada Wiegand Data 0 Cinza Sensor de porta Azul Serial RS485 Canal A Branco Serial RS485 Canal B Roxo... - Page 4 Para a passagem dos fios da instalação já existe um orifício na borracha de vedação. Porém, se este orifício for in- suficiente para a instalação, aumente-o com o auxílio de um estilete, conforme imagem abaixo: OBS.: Corte apenas o necessário para a passagem dos fios. Após concluir a passagem dos fios, encaixe o produto na base.
-
Page 5: Exemplo De Ligação Com O Wego Teclado
06 - EXEMPLO DE LIGAÇÃO COM O WEGO TECLADO WeGo Teclado WeGo Botão de Saída Fonte 12VDC / 1A Alimentação 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16... -
Page 6: Exemplo De Ligação Com O Wego Leitor Rfid
07 - EXEMPLO DE LIGAÇÃO COM O WEGO LEITOR RFID WeGo Leitor RFID WeGo Botão de Saída Fonte 12VDC / 1A 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Alimentação... -
Page 7: Exemplo De Ligação Com O Wego Bio
08 - EXEMPLO DE LIGAÇÃO COM O WEGO BIO WeGo Bio WeGo Botão de Saída Fonte 12VDC / 1A 1 2 3 4 5 6 1 2 3 4 5 1 2 3 4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Alimentação... -
Page 8: Exemplo De Ligação Com O Wego Bio Pro
09 - EXEMPLO DE LIGAÇÃO COM O WEGO BIO PRO WeGo Bio Pro WeGo Botão de Saída Fonte 12VDC / 2A OBS.: Para ga- rantir funcionamento, 1 2 3 4 5 6 1 2 3 4 5 6 7 8... -
Page 9: Cuidados No Acionamento De Fechaduras, Fechos Magnéticos Ou Cargas Indutivas
Em caso de possível problema no produto, este deverá ser encaminhado à um distribuidor autorizado Nice Brasil para esta linha de produto, e se constatado defeito de fabricação, o reparo à critério da Nice Brasil, poderá incluir a substituição de peças ou placas por novas ou recondicionadas equivalentes. Este produto e as peças substituídas serão garantidos pelo restante do prazo original. -
Page 10: Suporte Ao Cliente
O transporte e a embalagem do produto ficam por conta e risco do comprador. Sendo estas as condições deste Termo de Garantia complementar, a Nice Brasil se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem aviso prévio. -
Page 11: Especificación Del Producto
01 - ESPECIFICACIÓN DEL PRODUCTO El WeGo Botón de Salida es una interfaz de seguridad desarrollada para sistemas de control de acceso, donde activa dos relés de salida (en lugar del relé integrado en el equipo). Estos relés se utilizan para activar, por ejemplo, cerra- duras eléctricas y magnéticas. -
Page 12: Conectores
04 - CONECTORES Pin 1 COLOR DEL FUNCIÓN CABLE +12VDC (+) Rojo Negro GND (-) GND (-) Negro Blanco Entrada Wiegand Data 1 Verde Entrada Wiegand Data 0 Gris Sensor de puerta Azul Serie RS485 Canal A Blanco Serial RS485 Canal B Morado Salida Wiegand Data 0 Amarillo... - Page 13 Para el paso de los cables de instalación ya existe un orificio en la goma de sellado. Sin embargo, si este orificio es insuficiente para la instalación, increméntelo con la ayuda de un estilete, como se muestra a continuación: OBS.: Corte solo lo necesario para el paso de los cables. Después de pasar los cables, coloque el producto en la base.
-
Page 14: Ejemplo De Conexión Con Wego Teclado
06 - EJEMPLO DE CONEXIÓN CON WEGO TECLADO WeGo Teclado WeGo Botón de Salida Fuente 12VDC / 1A Alimentación 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16... -
Page 15: Ejemplo De Conexión Con Wego Lector Rfid
07 - EJEMPLO DE CONEXIÓN CON WEGO LECTOR RFID WeGo Lector RFID WeGo Botón de Salida Fuente 12VDC / 1A 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Alimentación... -
Page 16: Ejemplo De Conexión Con Wego Bio
08 - EJEMPLO DE CONEXIÓN CON WEGO BIO WeGo Bio WeGo Botón de Salida Fuente 12VDC / 1A 1 2 3 4 5 6 1 2 3 4 5 1 2 3 4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Alimentación... -
Page 17: Ejemplo De Conexión Con Wego Bio Pro
09 - EJEMPLO DE CONEXIÓN CON WEGO BIO PRO WeGo Bio Pro WeGo Botón de Salida Fuente 12VDC / 2A OBS.: Para ga- rantizar un fun- cionamiento 1 2 3 4 5 6 1 2 3 4 5 6 7 8... -
Page 18: Cuidados En La Activación De Cerraduras, Cierres Magnéticos O Cargas Inductivas
En caso de un posible problema en el producto, debe enviarse a un distribuidor autorizado de Nice Brasil para esta línea de productos, y si se encuentra un defecto de fabricación, la reparación a discreción de Nice Brasil puede incluir el reemplazo de piezas o placas con nuevas o reacondicionadas equivalentes. -
Page 19: Soporte Al Cliente
El transporte y embalaje del producto es a riesgo del comprador. Siendo estas las condiciones de este Término de Garantía Complementaria, Nice Brasil se reserva el derecho de cambiar las características generales, técnicas y es- téticas de sus productos sin previo aviso. -
Page 20: Product Specification
01 - PRODUCT SPECIFICATION The WeGo Exit Button is a safety interface developed for access control systems, where it activates two output re- lays (instead of the relay integrated into the equipment). These relays are used, for example, to activate electric and magnetic locks. -
Page 21: Connectors
04 - CONNECTORS Pin 1 WIRE COLOR FUNCTION +12VDC (+) Black GND (-) Black GND (-) White Wiegand Data 1 input Green Wiegand Data 0 input Gray Door sensor Blue Serial RS485 Channel A White Serial RS485 Channel B Purple Wiegand Data Output 0 Yellow Wiegand Data Output 1... - Page 22 For the passage of the installation wires there is already a hole in the sealing gasket. However, if this hole is insuffi- cient for installation, enlarge it with a knife, as shown in the image below: NOTES: Cut only what is necessary for the passage of the wires. After passing the wires, fit the product to the base.
-
Page 23: Example Connection With Wego Keyboard
06 - EXAMPLE CONNECTION WITH WEGO KEYBOARD WeGo Keyboard WeGo Exit Button Power Source 12VDC / 1A Exclusive 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16... -
Page 24: Example Connection With Wego Rfid Reader
07 - EXAMPLE CONNECTION WITH WEGO RFID READER WeGo RFID Reader WeGo Exit Button Power Source 12VDC / 1A 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16... -
Page 25: Example Connection With Wego Bio
08 - EXAMPLE CONNECTION WITH WEGO BIO WeGo Bio WeGo Exit Button Power Source 12VDC / 1A 1 2 3 4 5 6 1 2 3 4 5 1 2 3 4 1 2 3 4 5 6 7 8... -
Page 26: Example Connection With Wego Bio Pro
09 - EXAMPLE CONNECTION WITH WEGO BIO PRO WeGo Bio Pro WeGo Exit Button Power Source 12VDC / 2A NOTES: To en- sure smooth oper- ation, use a good 1 2 3 4 5 6 1 2 3 4 5 6 7 8... -
Page 27: Caution When Activating Locks, Magnetic Fasteners Or Inductive Loads
In the event of a possible problem with the product, it must be sent to an authorized Nice Brasil distributor for that product line, and if a manufacturing defect is found, the repair may include, at Nice Brasil's discretion, the replace- ment of parts or panels with new or reconditioned equivalents. -
Page 28: Customer Support
Nice Brasil reserves the right to modify the general, technical and aesthetic characteristics of its products without prior notice. Buyer’s Name: _________________________________________________________________________________________ Buyer's Signature: ______________________________________________________________________________________ Invoice No.: ___________________________________________________________________________________________ Purchase Date: ________________________________________________________________________________________ Model: ________________________________________________________________________________________________ Batch: ________________________________________________________________________________________________ Distributor: ____________________________________________________________________________________________ 12 - CUSTOMER SUPPORT... - Page 29 niceforyou.com/br ISO 9001:2015 Acompanhe no Facebook Assista no YouTube Siga no Instagram Seguir en Facebook Ver en YouTube Seguir en Instagram Watch on YouTube Follow on Facebook Follow on Instagram /nicebrasil @nicebrasiloficial /nicegroupbrasil...
