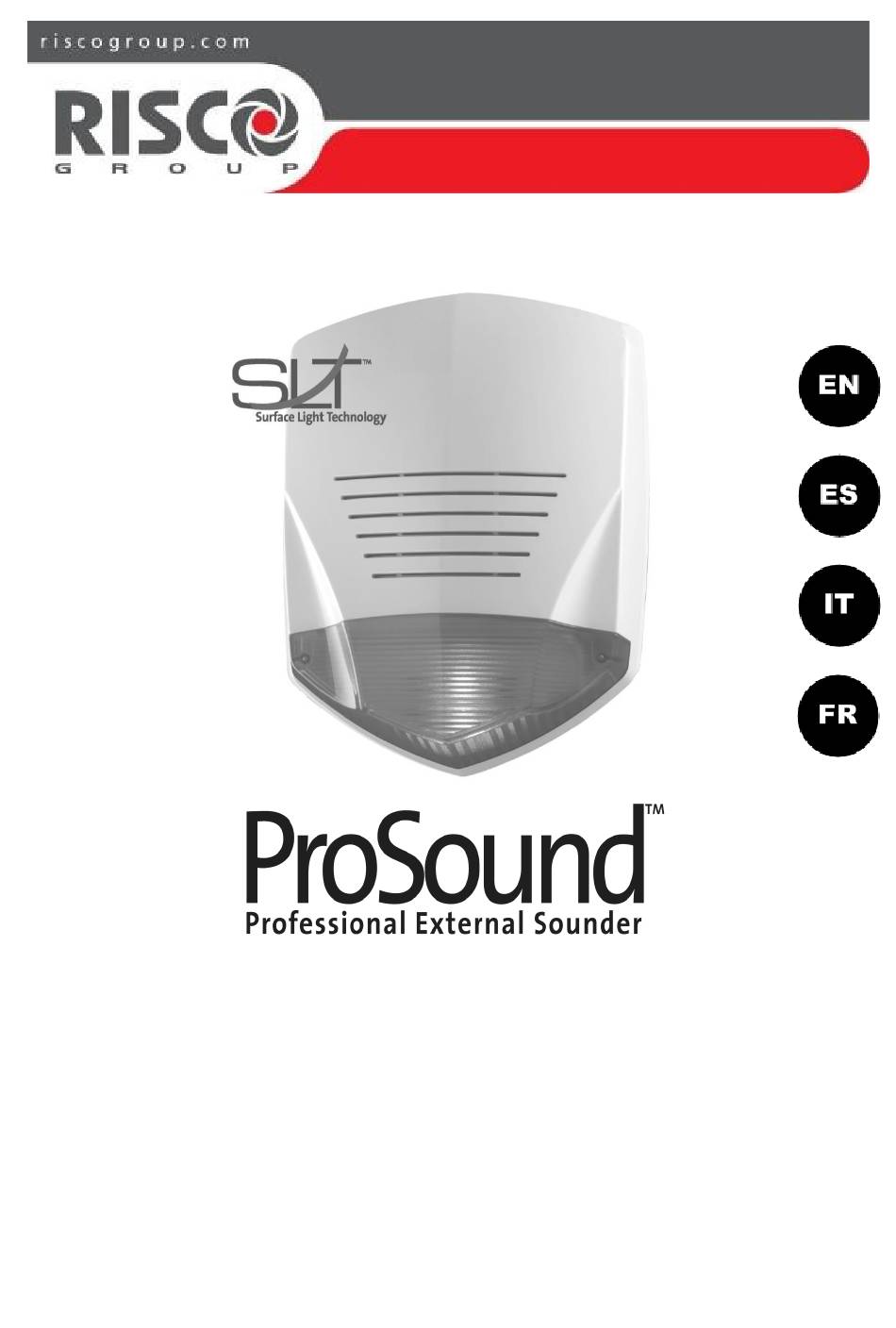

- Page 1 Installation & Programming Manual Manual de Instalación y de Programación Manuale di Installazione e Programmazione Guide d'installation et de Programmation...
-
Page 3: Table Of Contents
Table of Contents ProSound – Installation Instructions ..................Introduction ................................................Main Features ........................... Installation LED Indication ..............................................DIP-switch Settings Terminal Block Wiring ..........................................Technical Specifications ......................Ordering Information External Sounder – ProSYS Programming Instructions ....................................Introduction Adding / Deleting the ProSound .................. -
Page 4: Prosound - Installation Instructions
ProSound can be connected to any alarm system, or or it can be installed on the BUS of RISCO Group’s ProSYS/LightSYS integrated security system. When installed in conjunction with the ProSYS/LightSYS a whole new level of remote diagnostics and control becomes available, saving you time and reducing repeat site visits. -
Page 5: Led Indication
Defines the operation mode of the sounder. (Default: On (BUS): BUS mode configuration. Use this option for connection to the RISCO Stand Alone) BUS. Off (SA): Stand Alone configuration. Use this option for connection to any panel. -
Page 6: Terminal Block Wiring
Defines whether battery protection is set to ON or OFF. (Default: OFF) On (NBP): No battery protection - the back-up battery will be activated upon connection to the sounder only if the main power is not connected. Off (BP): Battery protection - set as default, the back-up battery will only be activated (if needed) after first time mains power connection. - Page 7 Right Terminal Description Used for the connection of the internal speaker (8Ω 30W). Speaker Not used in Stand-Alone configuration. GRN / YEL AUX RED/ COM Input DC power terminals. BLACK The maximum current drain from these terminals is 200mA. In BUS configuration, connect the wires according to the indicated colors.
-
Page 8: Technical Specifications
Figure 2: BUS Wiring Notes For BOTH Stand Alone and BUS modes: The sounder will not operate when a battery is not connected or no power supply is connected to the PS terminals. After powering-up the sounder, it will not operate for a period of 20 seconds (sound and strobe) in order to avoid accidental activation during installation. -
Page 9: Ordering Information
Ordering Information ProSound 200P Outdoor polycarbonate sounder, amber lens cover, with anti-approach protection ProSound 200 Outdoor polycarbonate sounder, amber lens cover External Sounder – ProSYS Programming Instructions Introduction The following section describes the additional dedicated ProSound software programming options, added to the ProSYS software. -
Page 10: Installer Menu: System
Miscellaneous: Siren Quick Keys Parameter [8][2][2] Strobe Blink Defines the number of times that the strobe will blink in a minute . [8][2][2][1]..[5] Strobe Blink options [1]: 20 times per minute. [4]: 50 times per minute [2]: 30 times per minute. [5]: 60 times per minute. -
Page 11: User Menu: Diagnostics
Updated System Parameter [1][2][13] Default: Yes Alarm ZE Cut Yes: Produces an alarm if the communication between the main panel and any zone expander or sounder is lost. A report is transmitted to the central station. No: No alarm occurs. The system, however, produces a local trouble indication. User Menu: Diagnostics The diagnostics menu enables to test parameters that reflect the operation of the sounder. -
Page 12: Event Log Messages
Event Log Messages The following list details the Outdoor Sounder dedicated event messages, as displayed on the keypad LCD: LCD Text Event Description TAMPER SIREN=X Tamper alarm from sounder ID=X TMP RSTR SIREN=X Tamper restore from sounder ID=X PROX TMP SIREN=X Proximity tamper from approaching sounder ID=X PROX TMP RS S=X Proximity tamper restore from sounder ID =X... - Page 13 Índice ProSound – Instrucciones de Instalación ........................................Introducción ....................Características Principales Instalación ..............................................Indicación de los LEDs ................Configuración de los Interruptores DIP ................... Cableado del Bloque de Terminales ....................Especificaciones Técnicas ....................Información para pedidos .......... Sirena de Exterior - Instrucciones de Programación con ProSYS Introducción .........................
-
Page 14: Prosound - Instrucciones De Instalación
ProSound – Instrucciones de Instalación Introducción La Sirena de Exterior de RISCO Group combina alto rendimiento y fiabilidad con un diseño exclusivo, por lo que es el toque final perfecto para sus instalaciones de intrusión e incendio. ProSound puede conectarse a cualquier sistema de alarma, o puede instalarse en el BUS de los sistemas de seguridad integrados ProSYS o LightSYS de RISCO Group. -
Page 15: Indicación De Los Leds
Define el modo de funcionamiento de la sirena. (Por defecto: OFF) ON (BUS): Configuración Modo BUS. Use esta opción cuando conecte la sirena al BUS RISCO. OFF (SA): Configuración Modo ”Stand-Alone”. Use esta opción para conectar la sirena a cualquier otra central. -
Page 16: Cableado Del Bloque De Terminales
Sonido de la sirena. (Por defecto: OFF) ON (FR): El sonido se ajusta al estándar NFA2P francés OFF (ST): Sonido estándar Define si la función de protección de la batería está activada o desactivada. (Por defecto: OFF) ON (NBP): Batería no protegida - la batería de respaldo se activa al conectar los terminales a la batería. - Page 17 Puede conectar los terminales PROX en serie con los terminales TAMPER, a fin de obtener una única indicación de tamper desde la sirena. La salida de problema se activa (cambia a COM – 0V) según la configuración del Salida TRBL (Problema) interruptor DIP de Problema (DIP2 SW1).
-
Page 18: Especificaciones Técnicas
Terminales Descripción Derecha Speaker Usado para la conexión del altavoz interno (8Ω 30W). BUS YEL/ BUS En configuración BUS conecte los cables según los colores indicados (YEL = Amarillo, GRN = Verde). Figura 2 – Cableado en modo BUS Notas para AMBOS modos BUS y “Stand-Alone”: La sirena no funcionará... -
Page 19: Información Para Pedidos
Protección contra la penetración IP 34, IK7 -25° C a 70° C (-13° F a 158° F) Temperatura de funcionamiento Humedad 95% máximo Contacto Tamper 0.1 A, 24 V, terminación NC o RFL interna Contacto de Proximidad Anti-Espuma 0.1 A, 24 V, terminación N.C. Material de la caja Policarbonato con protección UV Dimensiones (L x A x P) -
Page 20: Menú De Instalador: Configuración De Los Parámetros De La Prosound
Menú de Instalador: Configuración de los Parámetros de la ProSound La configuración de los parámetros de la sirena se realiza desde el menú Varios. 1. Desde el menú de instalador, acceder al menú Varios, Tecla Rápida [8]. 2. Presionar [2] para acceder a las opciones del menú Sirena. 3. -
Page 21: Menú De Instalador: Sistema
Varios: Sirena Teclas Rápidas Parámetro Define el tiempo (segundos) durante el cual debe existir una violación por proximidad antes de que la sirena accione una alarma de anti-proximidad. La opción 0 indica que la proximidad está desactivada. [8][2][6] Prueba de Carga de la Batería Permite establecer el periodo de tiempo en el cual la central ProSYS generará... -
Page 22: Menú De Usuario: Versión De La Sirena
Mantenimiento: Diagnósticos Sirena Teclas Rápidas Parámetro Voltaje de la Batería: Muestra el voltaje de la batería de la sirena seleccionada. Carga de la Batería: Muestra el voltaje de carga de la batería. Voltaje Auxiliar: Muestra el voltaje de entrada de la sirena desde los terminales AUX y COM. - Page 23 Texto en el LCD Descripción del Evento SPK PROB SIREN=X Problema del altavoz en la sirena ID=X* SPK PROB RS S=X Restauración problema del altavoz en la sirena ID=X* PROX FALLO S=X Fallo en la protección de anti-proximidad en la sirena X PROX OK SIREN=X Restauración de la protección de anti-proximidad en la sirena X...
- Page 24 Indice dei Contenuti ProSound - Istruzioni per l’installazione ......................................... Introduzione ..................... Caratteristiche Principali ........................Installazione ........................Indicatori LED ..................Predisposizione microinterruttori ......................Cablaggio morsettiere Caratteristiche Tecniche ............................................Come Ordinare ......Sirena da esterno - Istruzioni per la programmazione tramite sistema ProSYS Introduzione ........................
-
Page 25: Prosound - Istruzioni Per L'installazione
ProSound - Istruzioni per l’installazione Introduzione ProSound è la sirena autoalimentata di RISCO Group che oltre alla qualità ed affidabilità ha una estetica esclusiva che dà il tocco finale a qualsiasi impianto antifurto. ProSound può essere connessa a qualsiasi sistema d’allarme o può essere collegata al BUS 485 dei sistemi d’allarme ProSYS e LightSYS. -
Page 26: Indicatori Led
Quando il microinterruttore viene impostato su On (BUS), i MIC1, 2 e 3 (A1, A2, A3) del banco DIP1 vengono utilizzati per predisporre l’indirizzo ID della sirena sul BUS RISCO. L’indirizzo ID della sirena va impostato come per tutti gli altri accessori BUS. -
Page 27: Cablaggio Morsettiere
NOTA: Configurazione in modalità BUS: Questo microinterruttore deve essere impostato su On (TMF) affinchè il tamper della sirena venga gestito sul BUS RISCO. Cablaggio morsettiere Modalità Stand Alone La tabella che segue spiega le connessioni che vanno effettuate nella procedura di cablaggio della sirena:... - Page 28 TAMPER RTN / Uscita di manomissione (apertura e rimozione). Il collegamento da effettuare a FEED questi morsetti dipende dalla predisposizione del microinterruttori MIC4 e MIC5 del banco di microinterruttori 2 Collegamento del morsetto TAMPER FEED al negativo (BANCO 2 MIC5 ON): (COM).
- Page 29 Collegamento Collegamento alla Tamper alla batteria lampada Opzionali 13.8 Vcc, 1.6A Uscite Tamper (0.1A, 24V N.C) Power Uscite Anti-Avvicinamento. LED1 (0.1A, 24V N.C) 13.8Vcc , 200 mA (max) Uscita di Anomalia 70 mA max Stato LED2 On/Off DIP1 Ingresso Lampeggiante 1 2 3 4 Ingresso Lampada Lampeggiante...
- Page 30 Collegamento alla Tamper Collegamento batteria alla lampada Altoparlante interno Collegamento Power al bus del LED1 sistema ProSYS DIP1 1 2 3 4 Lampeggiante DIP2 CONFIG LED2 1 2 3 4 Figura 2 – Configurazione BUS Note per entrambe le configurazioni, BUS e Stand Alone: La sirena non si attiverà...
-
Page 31: Caratteristiche Tecniche
Caratteristiche Tecniche Da 13.5 a 14.2V— 200 mA massimo Ingresso di alimentazione Vcc Assorbimento di corrente a riposo 54 mA + corrente di ricarica Corrente di ricarica batteria 140 mA massimo Assorbimento di corrente (Sirena + 1 A nominali, 1.6A di picco massimo. Lampeggiante) Pressione sonora altoparlante 100 dB a 1 metro... -
Page 32: Aggiunta / Cancellazione Della Sirena Esterna
NOTA: La sirena da esterno ProSound è compatibile con tutti i sistemi ProSYS versione software 4.0 e successive. La sirena ProSound può essere programmata anche tramite il software di teleassistenza Versione 1.9 e successive. Per avere la massima stabilità e sicurezza di funzionamento senza utilizzare accorgimenti particolari, è consigliabile non superare con il collegamento della sirena al bus la lunghezza di 300 metri. - Page 33 [8][2][2] Numero Lampeggi Definisce il numero di lampeggi del lampeggiante in un minuto. [8][2][2][1]..[5] Numero di Lampeggi: Opzioni [1]: 20 volte al minuto. [4]: 50 volte al minuto. [2]: 30 volte al minuto . [5]: 60 volte al minuto. [3]: 40 volte al minuto (Default). Lampeggio all’Inserimento [8][2][3] Default: 01...
-
Page 34: Menù Tecnico: Sistema
5. Usare i tasti per scorrere tra i risultati del test. NOTA: La diagnostica può anche essere effettuata tramite il software di Teleassistenza RISCO Group, in locale o in remoto. Manutenzione: Diagnostica Sirena Tasti Rapidi Parametro [4][9][3]... -
Page 35: Messaggi Della Memoria Eventi
3. Premere [0][4] per accedere al menu Versione Sirena: Manutenzione: Diagnostica Sirena Tasti rapidi Parametro [4][0][4] Versione Sirena Il menu versione sirena fornisce le seguenti informazioni di ogni sirena collegata al sistema: Codice prodotto Versione Software Data Software Checksum Software NOTA: Se si verifica un problema di comunicazione con la sirena, il messaggio “ANOMALIA DI COMUNICAZIONE !”... - Page 36 Table des matières ..................... ProSound - Mode d'installation ....................Principales caractéristiques Installation ........................... LED Indication ....................................... Réglage des commutateurs DIP (DIP-Switchs) .................... Câblage du bloc de connexion ....................Spécifications techniques ....................Information de Commande Sirène externe –– Mode de programmation du ProSYS ............
-
Page 37: Prosound - Mode D'installation
ProSound - Mode d'installation La sirène externe de RISCO Group associe haute performance et fiabilité à un modèle exclusif, apportant à vos alarmes incendie et anti-intrusion la touche d'une finition parfaite. La sirène ProSound peut être connectée à tout système d'alarme, ou installée sur le système BUS de sécurité... -
Page 38: Réglage Des Commutateurs Dip (Dip-Switchs)
Définition par Marche (ON - BUS) : configuration en mode BUS. Utilisez cette option lorsque la défaut : sirène est connectée au BUS RISCO. autonome Arrêt (OFF - SA) : configuration autonome. Utilisez cette option pour relier la sirène à une centrale quelconque. -
Page 39: Câblage Du Bloc De Connexion
Son de la sirène Définition par Marche (ON – FR): Le son est adapté au standard Français NFa2p défaut : Standard) Arrêt (OFF – STD): Son standard Définit si la protection de la batterie est active ou non. (Définition par On (NBP): Pas de protection de la batterie –... - Page 40 Output) (sortie de approche (en mode autonome seulement). la détection de REMARQUE : proximité) Il est possible de relier les blocs de connexion PROX en série aux terminaux d'autoprotection afin d'obtenir une indication unique d'autoprotection de la sirène. TRBL output La sortie de panne s'active (position fermée) selon la panne définie par le réglage du (sortie défaut sirène) commutateur DIP de panne (DIP2 SW1).
- Page 41 Connecteur de Description gauche Utilisez ces terminaux pour relier une alimentation électrique alternative de Alternative PS + 13,8VDC 1,6A à la sirène. (Alimentation REMARQUE : alternative, Le courant maximum que la sirène puisse extraire de ces blocs de connexion est de 1,6A par positive) opposition à...
-
Page 42: Spécifications Techniques
Spécifications techniques Alimentation DC de l'entrée Régulée 13,5-14.2V, 200 mA maximum Consommation électrique en veille 54 mA + courant de charge Courant de chargement de la 140 mA maximum batterie Consommation électrique en 1,6A fonctionnement (sirène + stroboscope) Ondulation résidual admissible sur 280mV l'entrée alimentation Entrée de blocage C+:... -
Page 43: Sirène Externe -- Mode De Programmation Du Prosys
Sirène externe –– Mode de programmation du ProSYS Introduction Ce chapitre présente les options de programmation supplémentaires et spécifiques au ProSound, ajoutées au logiciel ProSYS. Le système peut recevoir jusqu'à 8 sirènes, chacune pouvant être attribuée à n'importe quelle partition. Avant de programmer le ProSound, il est recommandé... - Page 44 (DIVERS:SIRENE-BUS) Divers : Sirène Touches rapides Paramètre [8][2][1][2] Suivre Sonnerie (Réglage par défaut) Le flash s'active lorsque la sonnerie de la sirène est déclenchée. [8][2][1][3] Suivre Alarme Le flash s'active lorsqu'une alarme se produit dans les partitions reliées à la sirène sélectionnée.
-
Page 45: Menue Installateur : Système
Menue Installateur : Système Nouveaux paramètres de système [1][2][35] Autoprotection de Réglage par défaut : proximité sonore (SAB. PROX. AUN) Oui : une violation anti-approche de proximité déclenchera la sirène. Non : une violation anti-approche de proximité ne déclenchera pas la sirène et sera considérée par le système comme une panne. -
Page 46: Menu Utilisateur : Version Sirène
Menu Utilisateur : Version Sirène 28. Du menu Utilisateur, appuyez sur [4] pour accéder au menu Maintenance. 29. Tapez le code Installateur (ou Sub-installateur) et appuyez sur 30. Appuyez sur [0][4] pour accéder au menu Version Sirène : Maintenance : Diagnostics Sirène Touches rapides Paramètres [4][0][4]... - Page 47 à l’adresse suivante : www.riscogroup.com. RISCO Group Limited Warranty RISCO Group and its subsidiaries and affiliates ("Seller") warrants its products to be free from defects in materials and workmanship under normal use for 24 months from the date of production. Because Seller...
- Page 48 Contacting RISCO Group RISCO Group is committed to customer service and product support. You can contact us through our website www.riscogroup.com or as follows: United Kingdom Belgium (Benelux) Tel: +44-(0)-161-655-5500 Tel: +32-2522-7622 E-mail: support-uk@riscogroup.com E-mail: support-be@riscogroup.com Italy Tel: +39-02-66590054 Tel: +1-631-719-4400 E-mail: support-it@riscogroup.com...
