MANUALE UTENTE - INSTALLATORE PER MURALE IDRONICO
HYDRONIC WALL MOUNTED UNIT USER'S – INSTALLER'S MANUAL
BEDIENUNGS-/INSTALLATIONSANLEITUNG FÜR HIGHWALL
UNIDADE HYDRONIC MONTADA NA PAREDE - MANUAL DO INSTALADOR
Questo manuale è stato creato per scopo informativo. La ditta declina ogni responsabilità per i risultati di una progettazione o di una installazione basata
sulle spiegazioni e le specifiche tecniche riportate in questo manuale. E' inoltre vietata la riproduzione anche parziale sotto qualsiasi forma dei testi e delle
This manual has been created for informative purpose. The company declines every responsibility for the results of projecting or installation based on the
explanations and the technical specifications given in this manual. Is besides forbidden the reproduction under any form of the texts and of the figures
Dieses Handbuch wurde nur zu Informationszwecken erstellt. Das Unternehmen übernimmt keine Verantwortung für die Planung und Durchführung eines
Anlagensystems auf der Grundlage der Erläuterungen und Spezifikationen in diesem Handbuch. Und ist es auch verboten, Texte und Abbildungen in dieser
Este manual foi criado para fins informativos. A empresa declina qualquer responsabilidade pelos resultados da projeção ou instalação com base nas
explicações e especificações técnicas fornecidas neste manual. Além disso, é proibida a reprodução sob qualquer forma dos textos e das figuras contidas
MODELLI/MODELS/MODELL/MODELOS
MI26A3
MI35A3
MI42A3
figure contenute in questo manuale.
contained in this manual.
Anleitung ohne Genemigung des Herstellers zu verwenden.
neste manual.
IT
EN
DE
GERÄTE
PT
Advertisement
Chapters
Table of Contents
Related Manuals for MAXA MI26A3
Summary of Contents for MAXA MI26A3

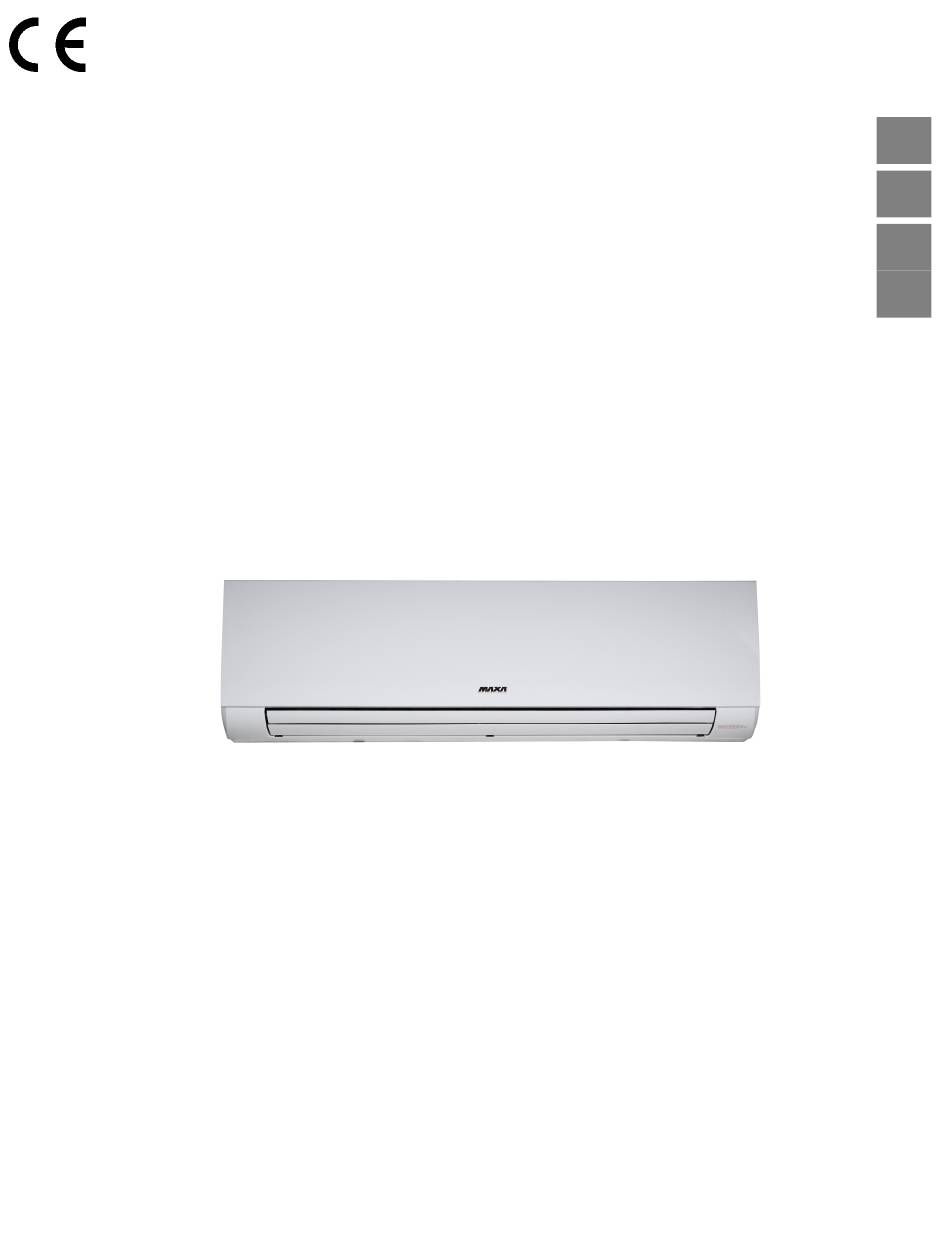

- Page 1 BEDIENUNGS-/INSTALLATIONSANLEITUNG FÜR HIGHWALL GERÄTE UNIDADE HYDRONIC MONTADA NA PAREDE - MANUAL DO INSTALADOR MODELLI/MODELS/MODELL/MODELOS MI26A3 MI35A3 MI42A3 Questo manuale è stato creato per scopo informativo. La ditta declina ogni responsabilità per i risultati di una progettazione o di una installazione basata sulle spiegazioni e le specifiche tecniche riportate in questo manuale.
- Page 2 Serie / Series / Serie / Serie / Série/ Serie I prodotti elettrici ed elettronici di eventuale scarto non dovranno essere disposti con i MANUALE UTENTE – INTALLATORE normali rifiuti domestici ma smaltiti a norma di legge RAEE in base alle direttive Europee MURALE IDRONICO 2002/96/CE e suc-cessive modifiche 2003/108/CE, informandosi presso il Comune di residenza o presso il rivenditore nel caso in cui il prodotto venga sostituito con uno analogo.
-
Page 3: Table Of Contents
ITALIANO INDICE 1. INFORMAZIONI IMPORTANTI ......................... 3 2. NOMI DELLE PARTI ............................4 2.1. Unità interna ..............................4 2.2. Display LCD ..............................4 3. LIMITI DI FUNZIONAMENTO ........................... 4 4. ISTRUZIONI DEL TELECOMANDO ......................... 5 4.1. Caratteristiche tecniche ..........................5 4.2. -
Page 4: Informazioni Importanti
1. INFORMAZIONI IMPORTANTI Leggere interamente questo manuale per un corretto uso del condizionatore al fine di evitare danni a persone e cose. L’uso scorretto della macchina potrebbe causare danni o ferite. È consigliato leggere con attenzione queste informazioni importanti per adeguarsi alle procedure di sicurezza. AVVERTIMENTO Il condizionatore deve essere installato rispettando le norme di cablaggio nazionale per evitare il rischio di pericolo di morte. -
Page 5: Nomi Delle Parti
2. NOMI DELLE PARTI 2.1. Unità interna Componente Nome ① Ingresso aria Pannello frontale ② ③ Display ④ Uscita aria ⑤ Alette orizzontali ⑥ Telecomando Tubo ingresso acqua ⑦ ⑧ Tubo ritorno acqua ⑨ Tubo di drenaggio 2.2. Tasto temporaneo e Display LCD - Tasto temporaneo In caso di perdita o rottura del telecomando, utilizzare il tasto temporaneo per accendere o spegnere il condizionatore d'aria - Display... -
Page 6: Istruzioni Del Telecomando
4. ISTRUZIONI DEL TELECOMANDO 4.1. Caratteristiche tecniche Modello R51/E Tensione 3.0V Valore minimo di tesione della CPU 2.0V Distanza di ricezione 8m (con 3V può arrivare a 11m) Condizioni ambientali -5°C ~ +60°C 4.2. Funzioni 1. Modalità di funzionamento: COOL (raffreddamento), HEAT (riscaldamento), DRY (deumidificazione), FAN (ventilazione) e AUTO (automatico). -
Page 7: Nomi E Funzioni Degli Indicatori Sul Display Del Telecomando
4.4. Nomi e funzioni degli indicatori sul display del telecomando Display Telecomando AUTO COOL HIGH HEAT ① Indicatore di trasmissione: Questo indicatore lampeggia quando il telecomando sta inviando il segnale all’unità Fig. 2 ② Indicatore MODE (modalità): Mostra la modalità attiva AUTO, COOL, DRY and HEAT. HEAT è attivabile solo per le interna. - Page 8 2. Premere il tasto TEMP per impostare la temperatura desiderata. Per un corretto comfort impostare la temperatura tra 21°C e 28°C. 3. Premere il tasto ON/OFF per accendere il condizionatore. Il LED OPERATION sul display dell’unità interna sarà acceso. La velocità del ventilatore in modalità AUTO è automaticamente impostata e nessun indicatore sul display del controllo centrale è...
- Page 9 2. Orario di spegnimento. 2.1 Premere il tasto CANCEL per cancellare altre eventuali precendenti impostazioni. 2.2 Premere il tasto TIMER, il telecomando mostrerà l’ultimo orario di accensione impostato ed il simbolo “h”. Ora si può impostare l’orario di spegnimento del condizionatore. 2.3 Premere il tasto TEMP (▲...
-
Page 10: Manutenzione
5. MANUTENZIONE Attenzione Quando si pulisce l'unità, assicurarsi che la spina di alimentazione elettrica e il Household circuito siano spenti. Drain Cleaner Pulizia dell’unità interna e del telecomando Avvertenze ● Usare un panno asciutto per strofinare l'unità interna e il telecomando. ●... -
Page 11: I Seguenti Sintomi Non Sono Malfunzionamenti
6. I SEGUENTI SINTOMI NON SONO MALFUNZIONAMENTI Sintomo 1: Il condizionatore non parte ■ Il condizionatore non parte subito quando viene premuto il tasto ON/OFF sul telecomando. Se il LED OPERATION si illumina, ciò significa che il sistema è normale. La funzione di protezione compressore evita che il condizionatore si riavvia per almeno 3 minuti se viene acceso subito dopo lo spegnimento. -
Page 12: Malfunzionamenti
7. MALFUNZIONAMENTI 7.1. Errori e cause relativi al condizionatore Arrestare l’operazione e spegnere l’alimentazione e poi contattare il fornitore od il centro assistenza abilitato se viene verificato un malfunzionamento di tipo qui sotto. • L’indicatore run lampeggia rapidamente: dopo aver scollegato e ricollegato l’unità, la situazione è la stessa. •... -
Page 13: Errori E Cause Possibili Relativi Al Telecomando
7.2. Errori e cause possibili relativi al telecomando Prima di chiamare l’assistenza, si prega di verificare i seguenti punti (vedere la tabella sotto): Errore Causa Soluzione Quando è selezionata la modalità AUTO, il Controllare modalità condizionatore seleziona automatico indicate sul display sia AUTO. velocità... -
Page 14: Istruzioni Di Installazione
8. ISTRUZIONI DI INSTALLAZIONE 8.1. Precauzioni per la sicurizza ■ Assicurarsi di rispettare i regolamenti e le leggi locali, nazionali ed internazionali. ■ Leggere questo paragrafo prima di procedere con l'installazione. ■ Le seguenti precauzioni riguardano aspetti importanti per la sicurezza: si raccomanda di leggerle e di non dimenticarle. -
Page 15: Informazioni Per L'installazione
In caso di non rispetto delle indicazioni, si avranno perdite, scosse elettriche e incendi. - Un interruttore multipolare con una distanza di contatto di almeno 3 mm in tutti i poli dovrebbe essere inserito nel cablaggio convalori di corrente nominale d’intervento di almeno di 10mA secondo la normativa nazionale. - Durante l'installazione dei tubi assicurarsi di non far entrare aria nel circuito idraulico. -
Page 16: Accessori
ORDINE DI INSTALLAZIONE: ■ Scegliere il luogo dell'installazione. ■ Installare l'unità interna. ■ Installare l'unità esterna. ■ Installare le tubazioni. ■ Installare il tubo di drenaggio. ■ Effettuare il cablaggio. ■ Effettuare la prova di funzionamento. 8.3. Accessori Controllare che nell'imballo siano contenuti gli accessori per l'installazione. Nome Figura Quantità... -
Page 17: Installazione Dell'unità Interna
■ Dove non vi siano fonti di calore, di vapore o gas infiammabili nelle vicinanze. 8.5.2 Sapzi di rispetto, dima installazione e foratura del muro 1) Spazi di rispetto Mod. MI26A3, MI35A3 Mod. MI42A3 Dima installazione unità interna Dima installazione unità interna >150mm... -
Page 18: Installazione Tubo Di Collegamento E Drenaggio
3) Realizzazione del foro ■ Determinare la posizione del foro del tubo usando l'apposita dima e quindi realizzare il foro (Ø 95mm) con una leggera pendenza verso il basso. ■ Utilizzare sempre un tubo di collegamento nel caso di strutture in metallo o compensato. 8.5.3 Installazione tubo di collegamento e drenaggio 1) Drenaggio ■... -
Page 19: Installazione Tubazioni Di Acqua
■ Spingere il bordo inferiore dell'unità contro il muro e muovere l'unità stessa per distanziatore assicurarsi della tenuta dell'installazione. 8.6. Installazione tubazioni di acqua 8.6.1 Materiali e dimensionamento Modelli MI26A3, MI35A3, MI42A3 Materiale tubazione Tubi di rame per condizionatore 3/4” Dimensioni 3/4”... -
Page 20: Schema Morsettiera
I condizionatori possono essere collegati con il monitor dell'unità centrale (CCM). Prima di mettere in funzione l'unità NOTA: interna, assicurarsi che il cablaggio sia corretto ed effettuare l'indirizzamento unità e di rete. ■ Specifiche del gruppo di alimentazione MI26A3, MI35A3, MI42A3 Modelli Fase Monofase Alimentazione... -
Page 21: Prova Di Funzionamento
9. PROVA DI FUNZIONAMENTO • Il test deve essere eseguito solo dopo aver completato l’installazione. • Si prega di controllare i seguenti punti prima di eseguire il test. • Le unità interna ed esterna devono essere installate correttamente. • Tubazioni e cavi elettrici devono essere collegati correttamente. •... - Page 22 ENGLISH CONTENTS 1. IMPORTANT SAFETY INFORMATION ......................22 2. PARTS NAMES .............................. 23 2.1. Indoor unit ..............................23 2.2. Display LCD .............................. 23 3. OPERATING RANGE ............................. 23 4. REMOTE CONTROLLER INSTRUCTIONS ....................24 4.1. Remote controller specifications ........................ 24 4.2.
-
Page 23: Important Safety Information
1. IMPORTANT SAFETY INFORMATION To prevent injury to the user or other people and property damage, the following instructions must be followed.Incorrect operation due to ignoring of instructions may cause harm or damage. The important safety information is listed which must be read carefully. WARNING The air conditioner must be installed by qualified persons Ask your dealer for installation of the air conditioner. -
Page 24: Parts Names
