Solar Accessory Cables
REDARC Solar
MODELS:
SRC0001
ƒ
SRC0002
ƒ
SRC0003
ƒ
SRC0006
ƒ
SRC0008
ƒ
SRC0009
ƒ
SRC0010
ƒ
SRC0011
ƒ
®
SRC0012
ƒ
SRC0016
ƒ
SRC0017
ƒ
SRC0018
ƒ
SRC0019
ƒ
SRPA20-VP
ƒ
SRC0001-CK
ƒ
English
2–9
EN
Deutsch
10–17
DE
Español
18–25
ES
francais
26–33
FR
Italiano
34–41
IT
polski
42–49
PL
‫يبرع‬
AR
50–57

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SRC0001 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Redarc SRC0001

Summary of Contents for Redarc SRC0001

  • Page 1 Solar Accessory Cables REDARC Solar ® MODELS: SRC0001 SRC0012 ƒ ƒ SRC0002 SRC0016 ƒ ƒ SRC0003 SRC0017 ƒ ƒ SRC0006 SRC0018 ƒ ƒ SRC0008 SRC0019 ƒ ƒ SRC0009 SRPA20-VP ƒ ƒ SRC0010 SRC0001-CK ƒ ƒ SRC0011 ƒ English 2–9 Italiano 34–41...

  • Page 2: Warnings And Safety Instructions

    EN ENGLISH MONOCRYSTALLINE SOLAR PANELS REDARC Solar Cables are suitable for use with REDARC Solar products, The cables feature UV stabilised PVC insulation for outdoor applications, including Solar Panels, Solar Blankets, Solar Regulators and BCDC / BMS and use genuine Anderson™ to Anderson™ SB™ 50 connectors with Battery Chargers.

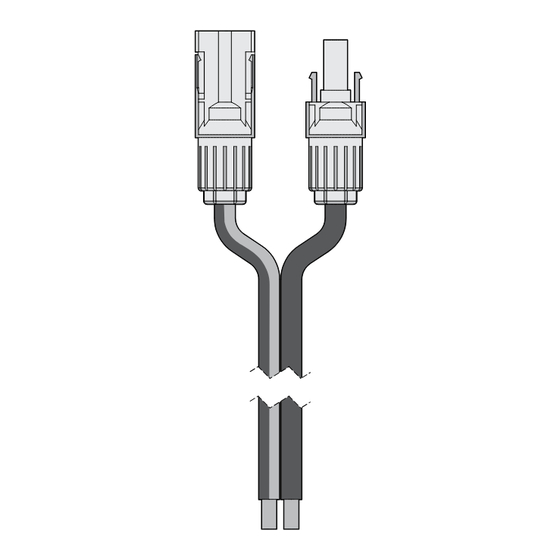

  • Page 3 5 M (16.4') MC4 TO BARE-WIRE CONNECTOR SRC0001 Length 5 m (±100 mm) 16.4' (±3.9") Conductor Tinned Cooper Conductor size AWG 11 (Ø 2.3 mm) Insulation UV Stabilised PVC Connector MC4 to Bare-Wire Current Rating* 30 A Voltage Rating 50 VDC max...
  • Page 4 1.5 M (4.9') MC4 TO BARE-WIRE CONNECTOR SRC0003 Length 1.5 m (±100 mm) / 4.9' (±3.9") Conductor Tinned Cooper Conductor size AWG 11 (Ø 2.3 mm) Insulation UV Stabilised PVC Connector MC4 to Bare-Wire Current Rating* 30 A Voltage Rating 50 VDC max Colour Coding Sheath: Black *Current rating applies when cable is fully extended.
  • Page 5 1.5 M (4.9') ANDERSON™ TO ANDERSON™ CABLE SRC0008 Length 1.5 m (± 30 mm) / 5' (± 1.2") Conductor Bare Cooper Conductor size AWG 11 (Ø 2.3 mm) Sheath UV Stabilised PVC Connector Anderson™ SB™ 50 Current Rating* 50 A Voltage Rating 50 VDC max Positive Lead: Red Colour Coding...
  • Page 6 1.5 M (4.9') ANDERSON™ TO BATTERY TERMINAL CABLE SRC0010 Length 1.5 m (± 30 mm) / 5' (± 1.2") Conductor Bare Cooper Conductor size AWG 6 (Ø 4.1 mm) Sheath UV Stabilised PVC Connector Anderson™ SB™ 50 to Battery Terminal Current Rating* 30 A Voltage Rating 50 VDC max...
  • Page 7 300 MM (1') PARALLEL ANDERSON™ TO ANDERSON™ CONNECTOR SRC0012 Length 300 mm (± 10 mm) / 1' (± 0.4") Conductor Bare Cooper Conductor size AWG 11 (Ø 2.3 mm) Sheath UV Stabilised PVC Connector Anderson™ SB™ 50 Current Rating* 40 A Voltage Rating 50 VDC max Positive Lead: Red...
  • Page 8 1.5 M (5') PARALLEL ANDERSON™ TO MC4 CONNECTOR SRC0017 Length 1.5 m (± 30 mm) / 5' (± 1.2") Conductor Bare Cooper Conductor size AWG 10 (Ø 2.6 mm) Sheath UV Stabilised PVC Connector Anderson™ SB™ 50 to MC4 Current Rating* 30 A Voltage Rating 50 VDC max...
  • Page 9 20 A Solar Regulator — SRPA0240 1.5 m (5') Anderson™ to Battery Clip Cable — SRC0009 5 m (16.4') Anderson™ to Anderson™ Cable — SRC0018. MC4 CONNECTOR KIT SRC0001-CK The MC4 Connector Kit included a male and female MC4 Connector. EN English | 9...

  • Page 10: Warn- Und Sicherheitshinweise

    Flachsicherungen werden nicht empfohlen, da sie zu einem hohen ƒ Verbindungswiderstand führen können, der übermäßige Hitze ƒ Stellen Sie sicher, dass alle zusätzlichen und/oder nicht von REDARC verursacht und den Sicherungshalter und/oder die Verkabelung Anderson™ stammenden Steckeranschlüsse korrekt verlötet oder mit beschädigen kann.
  • Page 11 5 M (16,4 FUSS) MC4-STECKER AUF BLANKDRAHT SRC0001 Länge 5 m (±100 mm) 16,4 Fuß (±3,9 Zoll) Leiter Verzinktes Kupfer Leitergröße AWG 11 (Ø 2,3 mm) Isolierung UV-stabilisiertes PVC Stecker MC4-Stecker auf Blankdraht Nennstrom* 30 A Spannungswert 50 VDC max. Farbcodierung Ummantelung: Schwarz *Der Nennstrom gilt, wenn das Kabel vollständig ausgezogen ist. Die Verwendung von Kabeln im aufgerollten Zustand wird nicht empfohlen.
  • Page 12 1,5 M (4,9 FUSS) MC4-STECKER AUF BLANKDRAHT SRC0003 1,5 m (±100 mm)/4,9 Fuß Länge (±3,9 Zoll) Leiter Verzinktes Kupfer Leitergröße AWG 11 (Ø 2,3 mm) Isolierung UV-stabilisiertes PVC Stecker MC4-Stecker auf Blankdraht Nennstrom* 30 A Spannungswert 50 VDC max. Farbcodierung Ummantelung: Schwarz *Der Nennstrom gilt, wenn das Kabel vollständig ausgezogen ist. Die Verwendung von Kabeln im aufgerollten Zustand wird nicht empfohlen.
  • Page 13 1,5 M (4,9 FUSS) ANDERSON™-ZU-ANDERSON™-KABEL SRC0008 Länge 1,5 m (±30 mm)/5 Fuß (±1,2 Zoll) Leiter Blankes Kupfer Leitergröße AWG 11 (Ø 2,3 mm) Ummantelung UV-stabilisiertes PVC Stecker Anderson™ SB™ 50 Nennstrom* 50 A Spannungswert 50 VDC max. Pluskabel: Rot Farbcodierung Minuskabel: Schwarz Ummantelung: Schwarz *Der Nennstrom gilt, wenn das Kabel vollständig ausgezogen ist. Die Verwendung von Kabeln im aufgerollten Zustand wird nicht empfohlen.
  • Page 14 1,5 M (4,9 FUSS) ANDERSON™-ZU-BATTERIEPOL-KABEL SRC0010 Länge 1,5 m (±30 mm)/5 Fuß (±1,2 Zoll) Leiter Blankes Kupfer Leitergröße AWG 6 (Ø 4,1 mm) Ummantelung UV-stabilisiertes PVC Stecker Anderson™ SB™ 50 zu Batteriepol Nennstrom* 30 A Spannungswert 50 VDC max. Pluskabel: Rot Farbcodierung Minuskabel: Schwarz Ummantelung: Schwarz Sicherungseinteilung 40 A Sicherungstyp...
  • Page 15 300 MM (1 FUSS) PARALLEL ANDERSON™ AUF ANDERSON™ STECKVERBINDER SRC0012 Länge 300 mm (±10 mm)/1 Fuß (±0,4 Zoll) Leiter Blankes Kupfer Leitergröße AWG 11 (Ø 2,3 mm) Ummantelung UV-stabilisiertes PVC Stecker Anderson™ SB™ 50 Nennstrom* 40 A Spannungswert 50 VDC max. Pluskabel: Rot Farbcodierung Minuskabel: Schwarz Ummantelung: Schwarz *Der Nennstrom gilt, wenn das Kabel vollständig ausgezogen ist.
  • Page 16 1,5 M (5 FUSS) PARALLELER ANDERSON™-ZU-MC4-STECKER SRC0017 Länge 1,5 m (±30 mm)/5 Fuß (±1,2 Zoll) Leiter Blankes Kupfer Leitergröße AWG 10 (Ø 2,6 mm) Ummantelung UV-stabilisiertes PVC Stecker Anderson™ SB™ 50 zu MC4 Nennstrom* 30 A Spannungswert 50 VDC max. Farbcodierung Ummantelung: Schwarz *Der Nennstrom gilt, wenn das Kabel vollständig ausgezogen ist. Die Verwendung von Kabeln im aufgerollten Zustand wird nicht empfohlen.
  • Page 17 Kabeln können die Module bis zu 5 m vom Regler entfernt angebracht werden. Inhalt des Vorteilspakets: 20 A Solarregler – SRPA0240 1,5 m (5 Fuß) Anderson™-zu-Batterieclip-Kabel – SRC0009 5 m (16,4 Fuß) Anderson™-zu-Anderson™-Kabel – SRC0018. MC4-ANSCHLUSSSATZ SRC0001-CK Der MC4-Anschlusssatz enthält einen MC4-Stecker und einen MC4- Stecker. DE Deutch | 17...

  • Page 18: Advertencias E Instrucciones De Seguridad

    ES ESPAÑOL PANELES SOLARES MICROCRISTALINOS Los cables solares REDARC son aptos para su uso con los productos Los cables incorporan un aislamiento de PVC resistente a los rayos UV para REDARC Solar, incluidos paneles solares, mantas solares, reguladores solares aplicaciones en exteriores, y utilizan conectores Anderson™ a Anderson™...
  • Page 19 CONECTOR MC4 A CABLE SIN REVESTIMIENTO DE 5 M (16,4") SRC0001 Longitud 5 m (±100 mm) 16,4" (±3,9") Conductor Cobre estañado Tamaño del conductor AWG 11 (Ø 2,3 mm) Aislamiento PVC resistente a los rayos UV Conector MC4 a cable sin revestimiento...
  • Page 20 CONECTOR MC4 A CABLE SIN REVESTIMIENTO DE 1,5 M (4,9") SRC0003 Longitud 1,5 m (±100 mm)/4,9" (±3,9") Conductor Cobre estañado Tamaño del conductor AWG 11 (Ø 2,3 mm) Aislamiento PVC resistente a los rayos UV Conector MC4 a cable sin revestimiento Corriente nominal* 30 A Tensión nominal...
  • Page 21 CABLE ANDERSON™ A ANDERSON™ DE 1,5 M (4,9") SRC0008 Longitud 1,5 m (±30 mm) / 5" (±1,2") Conductor Cobre sin revestimiento Tamaño del conductor AWG 11 (Ø 2,3 mm) Funda PVC resistente a los rayos UV Conector Anderson™ SB™ 50 Corriente nominal* 50 A Tensión nominal 50 VCC máx.
  • Page 22 CABLE ANDERSON™ A BATERÍA DE BATERÍA 1,5 M (4,9") SRC0010 Longitud 1,5 m (±30 mm)/5" (±1,2") Conductor Cobre sin revestimiento Tamaño del conductor AWG 6 (Ø 4,1 mm) Funda PVC resistente a los rayos UV Conector Anderson™ SB™ 50 a terminal de batería Corriente nominal* 30 A Tensión nominal...
  • Page 23 CONECTOR EN PARALELO ANDERSON™ A ANDERSON™ DE 300 MM (1") SRC0012 Longitud 300 mm (±10 mm)/1" (±0,4") Conductor Cobre sin revestimiento Tamaño del conductor AWG 11 (Ø 2,3 mm) Funda PVC resistente a los rayos UV Conector Anderson™ SB™ 50 Corriente nominal* 40 A Tensión nominal 50 VCC máx.
  • Page 24 PARALELO ANDERSON™ A CONECTOR MC4 DE 1,5 M (5") SRC0017 Longitud 1,5 m (±30 mm)/5" (±1,2") Conductor Cobre sin revestimiento Tamaño del conductor AWG 10 (Ø 2,6 mm) Funda PVC resistente a los rayos UV Conector Anderson™ SB™ 50 a MC4 Corriente nominal* 30 A Tensión nominal...
  • Page 25 Cable de pinza Anderson™ a batería de 1,5 m (5"): SRC0009 Cable Anderson™ a Anderson™ de 5 m (16,4"): SRC0018 KIT DE CONECTORES MC4 SRC0001-CK El kit de conectores MC4 incluía un conector MC4 macho y hembra. ES Español | 25...

  • Page 26: Avertissements Et Consignes De Sécurité

    FR FRANÇAIS PANNEAUX SOLAIRES MONOCRISTALLINS Les câbles solaires REDARC peuvent être utilisés avec les produits solaires Les câbles présentent une isolation en PVC stabilisé aux UV pour les REDARC, notamment les panneaux solaires, les couvertures solaires, les applications extérieures et sont dotés de connecteurs Anderson™ vers régulateurs solaires et les chargeurs boosteurs DC de batteries BCDC/BMS.
  • Page 27 CONNECTEUR MC4 VERS FIL DÉNUDÉ 5 M SRC0001 Longueur 5 m (± 100 mm) Conducteur Cuivre étamé Taille du conducteur AWG 11 (Ø 2,3 mm) Isolation PVC stabilisé aux UV Connecteur MC4 vers fil dénudé Courant nominal* 30 A Tension nominale 50 VCC max.
  • Page 28 CONNECTEUR MC4 VERS FIL DÉNUDÉ 1,5 M SRC0003 Longueur 1,5 m (± 100 mm) Conducteur Cuivre étamé Taille du conducteur AWG 11 (Ø 2,3 mm) Isolation PVC stabilisé aux UV Connecteur MC4 vers fil dénudé Courant nominal* 30 A Tension nominale 50 VCC max. Code couleur Gaine : noire * Le courant nominal s’applique lorsque le câble est complètement déroulé.
  • Page 29 CÂBLE ANDERSON™ VERS ANDERSON™ 1,5 M SRC0008 Longueur 1,5 m (± 30 mm) Conducteur Cuivre nu Taille du conducteur AWG 11 (Ø 2,3 mm) Gaine PVC stabilisé aux UV Connecteur Anderson™ SB™ 50 Courant nominal* 50 A Tension nominale 50 VCC max. Fil positif : rouge Code couleur Fil négatif : noir Gaine : noire...
  • Page 30 CÂBLE ANDERSON™ VERS COSSE DE BATTERIE 1,5 M SRC0010 Longueur 1,5 m (± 30 mm) Conducteur Cuivre nu Taille du conducteur AWG 6 (Ø 4,1 mm) Gaine PVC stabilisé aux UV Câble Anderson™ SB™ 50 vers cosse Connecteur de batterie Courant nominal* 30 A Tension nominale 50 VCC max.
  • Page 31 CONNECTEUR PARALLEL ANDERSON™ VERS ANDERSON™ 300 MM SRC0012 Longueur 300 mm (± 10 mm) Conducteur Cuivre nu Taille du conducteur AWG 11 (Ø 2,3 mm) Gaine PVC stabilisé aux UV Connecteur Anderson™ SB™ 50 Courant nominal* 40 A Tension nominale 50 VCC max. Fil positif : rouge Code Fil négatif : noir...
  • Page 32 CÂBLE PARALLEL ANDERSON™ VERS CONNECTEUR MC4 1,5 M SRC0017 Longueur 1,5 m (± 30 mm) Conducteur Cuivre nu Taille du conducteur AWG 10 (Ø 2,6 mm) Gaine PVC stabilisé aux UV Connecteur Anderson™ SB™ 50 vers MC4 Courant nominal* 30 A Tension nominale 50 VCC max. Code couleur Gaine : noire * Le courant nominal s’applique lorsque le câble est complètement déroulé.
  • Page 33 Régulateur solaire 20 A — SRPA0240 Câble Anderson™ avec pince vers batterie 1,5 m — SRC0009 Câble Anderson™ vers Anderson™ 5 m — SRC0018. KIT DE CONNECTEURS MC4 SRC0001-CK Le kit de connecteurs MC4 comprend un connecteur MC4 mâle et femelle. FR français | 33...

  • Page 34: Cablaggio Del Sistema

    IT ITALIANO PANNELLI SOLARI MONOCRISTALLINI I cavi solari REDARC sono adatti per l'uso con i prodotti fotovoltaici REDARC, I cavi presentano un isolamento in PVC resistente ai raggi UV per applicazioni inclusi pannelli solari, coperte solari, regolatori solari e caricabatterie esterne e utilizzano connettori originali da Anderson™ ad Anderson™ SB™...
  • Page 35 CONNETTORE DA MC4 A FILO NUDO DA 5 M (16,4') SRC0001 Lunghezza 5 m (±100 mm) 16,4' (±3,9") Conduttore Rame stagnato Dimensioni conduttore AWG 11 (Ø 2,3 mm) Isolamento PVC resistente ai raggi UV Connettore Da MC4 a filo nudo Corrente nominale*...
  • Page 36 CONNETTORE DA MC4 A FILO NUDO DA 1,5 M (4,9') SRC0003 Lunghezza 1,5 m (±100 mm)/4,9' (±3,9") Conduttore Rame stagnato Dimensioni conduttore AWG 11 (Ø 2,3 mm) Isolamento PVC resistente ai raggi UV Connettore Da MC4 a filo nudo Corrente nominale* 30 A Tensione nominale 50 VCC max...
  • Page 37 CAVO DA ANDERSON™ AD ANDERSON™ DA 1,5 M (4,9') SRC0008 Lunghezza 1,5 m (±30 mm)/5' (±1,2") Conduttore Rame nudo Dimensioni conduttore AWG 11 (Ø 2,3 mm) Guaina PVC resistente ai raggi UV Connettore Anderson™ SB™ 50 Corrente nominale* 50 A Tensione nominale 50 VCC max Cavo positivo: rosso Codice colore...
  • Page 38 CAVO DA ANDERSON™ A TERMINALE BATTERIA DA 1,5 M (4,9') SRC0010 Lunghezza 1,5 m (±30 mm) 5' (±1,2") Conduttore Rame nudo Dimensioni conduttore AWG 6 (Ø 4,1 mm) Guaina PVC resistente ai raggi UV Da Anderson™ SB™ 50 a terminale Connettore batteria Corrente nominale* 30 A...
  • Page 39 CONNETTORE DA ANDERSON™ AD ANDERSON™ PARALLELO DA MM 300 MM (1') SRC0012 Lunghezza 300 mm (±10 mm)/1' (±0,4") Conduttore Rame nudo Dimensioni conduttore AWG 11 (Ø 2,3 mm) Guaina PVC resistente ai raggi UV Connettore Anderson™ SB™ 50 Corrente nominale* 40 A Tensione nominale 50 VCC max Cavo positivo: rosso...
  • Page 40 CONNETTORE DA ANDERSON™ PARALLELO A MC4 DA 1,5 M (5') SRC0017 Lunghezza 1,5 m (±30 mm) 5' (±1,2") Conduttore Rame nudo Dimensioni conduttore AWG 10 (Ø 2,6 mm) Guaina PVC resistente ai raggi UV Connettore Da Anderson™ SB™ 50 a MC4 Corrente nominale* 30 A Tensione nominale...
  • Page 41 Cavo da Anderson™ a clip della batteria da 1,5 m (5') - SRC0009 Cavo da Anderson™ ad Anderson™ da 5 m (16,4') - SRC0018. KIT CONNETTORI MC4 SRC0001-CK Il kit connettori MC4 include un connettore MC4 maschio e uno femmina.

  • Page 42: Ostrzeżenia I Instrukcje Bezpieczeństwa

    Wszystkie połączenia muszą być wykonywane przy użyciu złączy i kabli W celu ochrony przewodów i podzespołów w przypadku zwarcia jest ƒ ƒ zalecanych przez firmę REDARC lub innych złączy i kabli o odpowiednich wymagane zastosowanie bezpieczników. Bezpieczniki należy umieszczać parametrach znamionowych. jak najbliżej zacisku dodatniego akumulatora.
  • Page 43 KABEL 5 M ( 16,4 STOPY ) ZE ZŁĄCZEM MC4 DO PRZEWODU BEZ IZOLACJI ( SRC0001 ) Długość 5 m (±100 mm) 16,4 stopy (±3,9 cala) Przewód Miedź cynowana Średnica przewodu AWG 11 (Ø 2,3 mm) PCV stabilizowane Izolacja promieniowaniem UV Złącze...
  • Page 44 KABEL 1,5 M ( 4,9 STOPY ) ZE ZŁĄCZEM MC4 DO PRZEWODU BEZ IZOLACJI ( SRC0003 ) Długość 1,5 m (±100 mm) / 4,9 stopy (±3,9 cala) Przewód Miedź cynowana Średnica przewodu AWG 11 (Ø 2,3 mm) PCV stabilizowane Izolacja promieniowaniem UV Złącze MC4 do przewodu bez izolacji...
  • Page 45 KABEL 1,5 M ( 4,9 STOPY ) ZE ZŁĄCZEM ANDERSON™ DO ANDERSON™ ( SRC0008 ) Długość 1,5 m (±30 mm) / 5 stóp (±1,2 cala) Przewód Miedź Średnica przewodu AWG 11 (Ø 2,3 mm) PCV stabilizowane Koszulka promieniowaniem UV Złącze Anderson™...
  • Page 46 KABEL 1,5 M ( 4,9 STOPY ) ZE ZŁĄCZEM ANDERSON™ DO KOŃCÓWKI AKUMULATORA ( SRC0010 ) Długość 1,5 m (±30 mm) / 5 stóp (±1,2 cala) Przewód Miedź Średnica przewodu AWG 6 (Ø 4,1 mm) Koszulka PCV stabilizowane promieniowaniem UV Anderson™...
  • Page 47 KABEL RÓWNOLEGŁY 300 MM ( 1 STOPA ) ZE ZŁĄCZEM ANDERSON™ DO ANDERSON™ ( SRC0012 ) Długość 300 mm (±10 mm) / 1 stopa (±0,4 cala) Przewód Miedź Średnica przewodu AWG 11 (Ø 2,3 mm) Koszulka PCV stabilizowane promieniowaniem UV Złącze Anderson™...
  • Page 48 KABEL RÓWNOLEGŁY 1,5 M ( 5 STÓP ) ZE ZŁĄCZEM ANDERSON™ DO MC4 ( SRC0017 ) Długość 1,5 m (±30 mm) / 5 stóp (±1,2 cala) Przewód Miedź Średnica przewodu AWG 10 (Ø 2,6 mm) PCV stabilizowane promieniowaniem Koszulka Złącze Anderson™...
  • Page 49 Kabel 1,5 m (5 stóp) ze złączem Anderson™ do zacisku akumulatora (SRC0009) Kabel 5 m (16,4 stopy) ze złączem Anderson™ do Anderson™ (SRC0018) ZESTAW ZŁĄCZY MC4 ( SRC0001 - CK ) Zestaw złączy MC4 zawiera męskie i żeńskie złącze MC4. PL polski | 49...
  • Page 50 .‫احفظ هذه التعليمات — يحتوي هذا الدليل عىل تعليمات مهمة بشأن السالمة‬ ‫تنبيه‬ ‫ بتركيب أي منتج‬REDARC ‫ال تشّغ ّ ل النظام إال بعد أن تقرأ هذا الدليل وتفهمه. وتوصي‬ .‫من منتجات الطاقة الشمسية بواسطة شخص مؤهل بشكل مناسب‬ ‫ƒ ال تستخدم منتجات الطاقة الشمسية لشحن البطاريات غير القابلة إلعادة‬...
  • Page 51 )‫ بطول 5 م (4.61 قدم ً ا‬SRC0001 ‫ بسلك من دون غطاء طراز‬MC4 ‫موصل‬ (‫5 م )±001 مم( 4.61 قدم ً ا )±9.3 بوصات‬ ‫الطول‬ ‫نحاس مطىل بالقصدير‬ ‫الموصل‬ (‫ ) ب ق ُ طر 3.2 مم‬AWG 11 ‫حجم الموصل‬...
  • Page 52 )‫ بطول 5.1 م (9.4 أقدام‬SRC0003 ‫ بسلك من دون غطاء طراز‬MC4 ‫موصل‬ (‫5.1 م )±001 مم( / 9.4 أقدام )±9.3 بوصات‬ ‫الطول‬ ‫نحاس مطىل بالقصدير‬ ‫الموصل‬ (‫ )ب ق ُ طر 3.2 مم‬AWG 11 ‫حجم الموصل‬ ‫( المقاوم‬PVC) ‫الكلوريد البولي فينيل‬ ‫مادة...
  • Page 53 ANDERSON™ ‫ بطول 5.1 م (9.4 أقدام) يصل بين طرف‬SRC0008 ‫كابل طراز‬ ANDERSON™ ‫وطرف‬ (‫5.1م )±03 مم( / 5 أقدام )±2.1 بوصة‬ ‫الطول‬ ‫نحاس من دون غطاء‬ ‫الموصل‬ (‫ )ب ق ُ طر 3.2 مم‬AWG 11 ‫حجم الموصل‬ ‫( المقاوم‬PVC) ‫الكلوريد البولي فينيل‬ ‫الغالف...
  • Page 54 )‫ وطرف البطارية بطول 5.1 م (9.4 أقدام‬ANDERSON™ ‫ يصل بين طرف‬SRC0010 ‫كابل طراز‬ (‫5.1 م )± 03 مم( / 5 أقدام )± 2.1 بوصة‬ ‫الطول‬ ‫نحاس من دون غطاء‬ ‫الموصل‬ (‫ )ب ق ُ طر 1.4 مم‬AWG 6 ‫حجم الموصل‬ ‫( المقاوم...
  • Page 55 ANDERSON™ ‫ بطول 003 مم (1 قدم) للتوصيل عىل التوازي بين طرف‬SRC0012 ‫موصل طراز‬ ANDERSON™ ‫وطرف‬ (‫003 مم )± 01 مم( / 1 قدم )± 4.0 بوصة‬ ‫الطول‬ ‫نحاس من دون غطاء‬ ‫الموصل‬ (‫ )ب ق ُ طر 3.2 مم‬AWG 11 ‫حجم...
  • Page 56 ANDERSON™ ‫ بطول 5.1 م (5 أقدام) للتوصيل عىل التوازي بين طرف‬SRC0017 ‫موصل طراز‬ MC4 ‫وطرف‬ (‫5.1 م )± 03 مم( / 5 أقدام )± 2.1 بوصة‬ ‫الطول‬ ‫نحاس من دون غطاء‬ ‫الموصل‬ (‫ ) ب ق ُ طر 6.2 مم‬AWG 10 ‫حجم...
  • Page 57 ‫ بطول 5.1 م )5 أقدام( يصل بين طرف‬SRC0009 ‫كابل طراز‬ ‫ ومشبك البطارية‬Anderson™ ‫ بطول 5 م )4.61 قدم ً ا( يصل بين طرف‬SRC0018 ‫كابل طراز‬ .Anderson™ ‫ وطرف‬Anderson™ ٢ ٣ SRC0001-CK ‫ طراز‬MC4 ‫طقم موصالت‬ .‫ ذكر وأنثى‬MC4 ‫ عىل موصل‬MC4 ‫يشتمل طقم موصالت‬ AR Arabic | 57...
