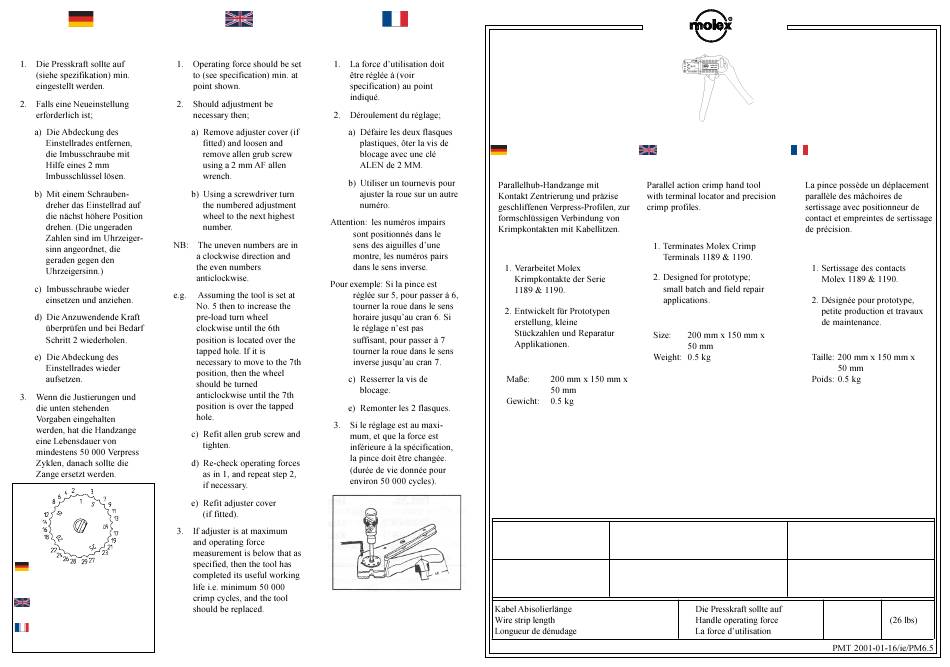

molex 69008-0950 Quick Start Manual

EINSTELL-VERFAHREN (HAND- CALIBRATION PROCEDURE
PRESS-KRAFT)
Drehen Sie das Einstellrad im Uhrzeigersinn
oder gegen den Uhrzeigersinn, zur korrekten
Einstellung der Verpresshöhe.
Rotate wheel clockwise or anti-clockwise to
obtain correct terminationheight.
Tourner dans le sens horaire ou anti-horaire
pour obtenir la bonne hauteur de sertissage.
PROCEDURE DE
(HANDLE FORCE) CALIBRAGE
69008-0950
HANDZANGE
BESCHREIBUNG
HAUPTMERKMALE
SPEZIFICATION
Verpress Spezifikation Crimp Specification
(siehe auch die Produkt (see also product specification
Spezifikation 1189/1190) 1189/1190)
Draht mm² (AWG) Verpresshöhe mm
Wire mm² Crimp Height
Fil mm² Hauteur de sertissage conducteur
2.00 - 1.25 (14 - 16) 1.37 / 1.52
0.90 - 0.50 (18 - 20) 1.21 / 1.34
4.5/5.5mm (.177”/.22”)
4100-5037H-2
HANDTOOL PINCE MANUELLE
DESCRIPTION DESCRIPTION
FEATURES
CARACTERISTIQUES
SPECIFICATION
SPECIFICATIONS
Specifications de sertissage
(voir aussi les specifications des
produits 1189/1190)
(inch) Auszugskraft (min)
Pull force (min)
Force de traction (min)
(.054” / .060”) 13.0 Kg
(.048” / .053”) 6.0 Kg
12 Kg
Issue C
(28 lbs)
(13 lbs)
