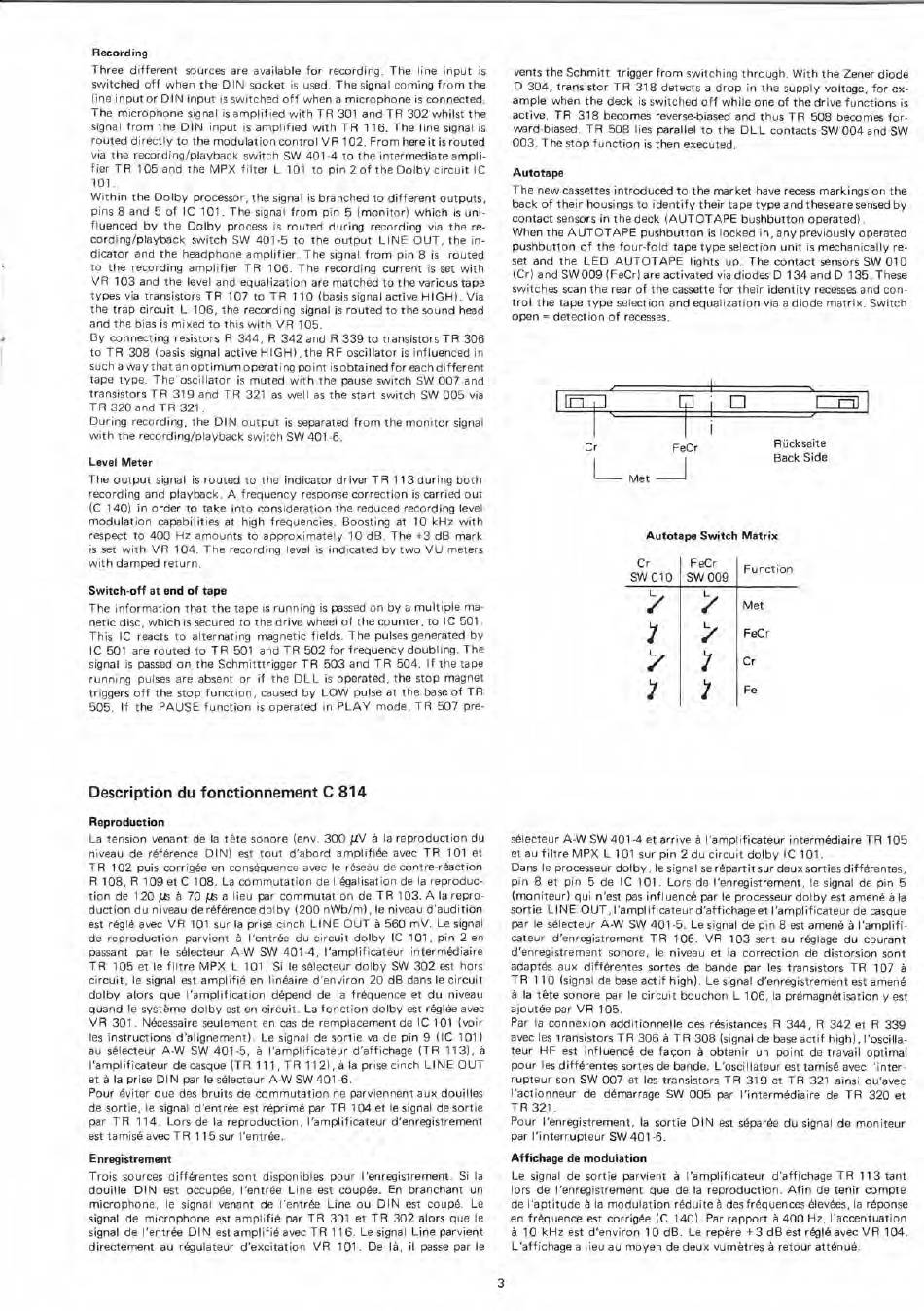

Record ing
Three different sources are available for recording. The line input is
switched off when the DIN socket is used. The signal coming from the
line input or DIN input is switched off when a microphone is connected.
The microphone signal is amplified with TR 301 and TR 302 whilst the
signal from the DIN input is amplified with TR 116. The line signal is
routed directly to the modulation control VR 102. From here lt is routed
via the recording/playback switch SW 401-4 to the intermediate ampli-
fier TR 105 and the MPX filter L 101 to pin 2 of the Dolby circuit IC
101.
Within the Dolby processor, the signal is branched to different outputs,
pins 8 and 5 of IC 101. The signal from pin 5 (monitor) which is uni-
fluenced by the Dolby process is routed during recording via the re-
cording/playback switch SW 401-5 to the output LINE OUT, the in-
dicator and the headphone amplifier. The signal from pin 8 is routed
to the recording amplifier TR 106. The recording current is set with
VR 103 and the level and equalization are matched to the various tape
types via transistors TR 107 to TR 110 (basis signal active HIGH). Via
the trap circuit L 106, the recording signal is routed to the sound head
and the bias is mixed to this with VR 105.
By connecting resistors R 344, R 342 and R 339 to transistors TR 306
to TR 308 (basis signal active HIGH), the RF oscillator is influenced in
such a way that an optimum operati ng point isobtained for each different
tape type. The' oscillator is muted with the pause switch SW 007 and
transistors TR 319 and TR 321 as well as the start switch SW 005 via
TR 320 and TR 321.
During recording, the DIN output is separated from the monitor signal
with the recording/playback switch SW 401-6.
Level Meter
The output signal is routed to the indicator driver TR 113 during both
recording and playback. A frequency response correction is carried out
(C 140) in order to take into consideration the reduced recording level
modulation capabilities at high frequencies. Boosting at 10 kHz with
respect to 400 Hz amounts to approximately 10 dB. The +3 dB mark
is set with VR 104. The recording level is indicated by two VU meters
with damped return.
Switch-off at end of tape
The information that the tape is running is passed on by a multiple ma-
netic disc, which is secured to the drive wheel of the counter, to IC 501.
This IC reacts to alternating magnetic fields. The pulses generated by
IC 501 are routed to TR 501 and TR 502 for frequency doubling. The
Signal is passed on the Schmitttrigger TR 503 and TR 504. If the tape
running pulses are absent or if the DLL is operated, the stop magnet
triggers off the stop function, caused by LOW pulse at the base of TR
505. If the PAUSE function is operated in PLAY mode, TR 507 pre-
Description du fonctionnement C 814
Reproduction
La tension venant de la täte sonore (env. 300 1.1.V ä la reproduction du
niveau de räfärence DIN) est tout d'abord amplifiäe avec TR 101 et
TR 102 puis corrigäe en consäquence avec le räseau de contre-räaction
R 108, R 109 et C 108. La commutation de l'ägalisation de la reproduc-
tion de 120 ps ä 70 ps a lieu par commutation de TR 103. A la repro-
duction du niveau de refärence dolby (200 nWb/m), le niveau d'audition
est räglä avec VR 101 sur la prise cinch LINE OUT ä 560 mV. Le signal
de reproduction parvient ä l'enträe du circuit dolby IC 101, pin 2 en
passant par le sälecteur A-W SW 401-4, l'amplificateur intermädiaire
TR 105 et le filtre MPX L 101. Si le sälecteur dolby SW 302 est hors
circuit, le signal est amplifiä en linäaire d'environ 20 dB dans le circuit
dolby alors que l'amplification däpend de la fräquence et du niveau
quand le systäme dolby est en circuit. La fonction dolby est rägläe avec
VR 301. Näcessaire seulement en cas de remplacement de IC 101 (voir
les instructions d'alignement). Le signal de sortie va de pin 9 (IC 101)
au sälecteur A-W SW 401-5, ä l'amplificateur d'affichage (TR 113), ä
l'amplificateur de casque (TR 111, TR 112), ä la prise cinch LINE OUT
et ä la prise DIN par le sälecteur A-W SW 401-6.
Pour äviter que des bruits de commutation ne parviennent aux douilles
de sortie, le signal d'enträe est räprimä par TR 104 et le signal de sortie
par TR 114. Lors de la reproduction, l'amplificateur d'enregistrement
est tamisä avec TR 115 sur l'enträe.
Enregistrement
Trois sources diffärentes sont disponibles pour l'enregistrement. Si la
douille DIN est occupäe, l'enträe Line est coupäe. En branchant un
microphone, le signal venant de l'enträe Line au DIN est coupä. Le
signal de microphone est amplifiä par TR 301 et TR 302 alors que le
signal de l'entree DIN est amplifie avec TR 116. Le signal Line parvient
directement au rägulateur d'excitation VR 101. De lä, il passe par le
vents the Schmitt trigger from switching through. With the Zener diode
D 304, transistor TR 318 detects a drop in the supply voltage, for ex-
ample when the deck is switched off while one of the drive functions is
active. TR 318 becomes reverse-biased and thus TR 508 becomes for-
ward-biased. TR 508 lies parallel to the DLL contacts SW 004 and SW
003. The stop function is then executed.
Autotape
The new cassettes introduced to the market have recess markings on the
back of their housings to identify their tape type and thesearesensed by
contact sensors in the deck (AUTOTAPE bushbutton operated).
When the AUTOTAPE pushbutton is locked in, any previously operated
pushbutton of the four-fold tape type selection unit is mechanically re-
set and the LED AUTOTAPE lights up. The contact sensors SW 010
(Cr) and SW009 (FeCr) are activated via diodes D 134 and D 135. These
switches scan the rear of the cassette for their identity recesses and con-
trol the tape type selection and equalization via a diode matrix. Switch
open = detection of recesses.
r Ei I
Cr
Met
FeCr
Rückseite
Back Side
Autotape Switch Matrix
Cr
SW 010
FeCr
SW 009
Function
4 1 7 11
Met
17
ZL
FeCr
e ll /7
Cr
(7 t7
Fe
sälecteur A-W SW 401-4 et arrive ä l'amplificateur intermädiaire TR 105
et au filtre MPX L 101 sur pin 2 du circuit dolby IC 101.
Dans le processeur dolby, le signal se räpartit sur deux sorties diffärentes,
pin 8 et pin 5 de IC 101. Lors de l'enregistrement, le signal de pin 5
(moniteur) qui n'est pas influence par le processeur dolby est amenä ä la
sortie LINE OUT, I 'a mpl ificateur d'affichage et I 'ampl ificateur de casque
par le sälecteur A-W SW 401-5. Le signal de pin 8 est amen ä ä l'amplifi-
cateur d'enregistrement TR 106. VR 103 sert au räglage du courant
d'enregistrement sonore, le niveau et la correction de distorsion sont
adaptäs aux diffärentes sortes de bande par les transistors TR 107 ä
TR 110 (signal de base actif high). Le signal d'enregistrement est amenä
ä la täte sonore par le circuit bouchon L 106, la prämagnätisation y est
ajoutäe per VR 105.
Par la connexion additionnelle des räsistances R 344, R 342 et R 339
avec les transistors TR 306 ä TR 308 (signal de base actif high), l'oscilla-
teur HF est influencä de favon ä obtenir un point de travail optimal
pour les diffärentes sortes de bande. L'oscillateur est tamisä avec l'inter-
rupteur son SW 007 et les transistors TR 319 et TR 321 ainsi qu'avec
l'actionneur de dämarrage SW 005 par l'intermädiaire de TR 320 et
TR 321.
Pour l'enregistrement, la sortie DIN est spare du signal de moniteur
par l'interrupteur SW 401-6.
Affichage de modulation
Le signal de sortie parvient ä l'amplificateur d'affichage TR 113 tant
lors de l'enregistrement que de la reproduction. Afin de tenir compte
de l'aptitude ä la modulation räduite ä des fräquences äleväes, la räponse
en fräquence est corrigäe (C 140). Par rapport ä 400 Hz, l'accentuation
ä 10 kHz est d'environ 10 dB. Le repäre +3 dB est reglä avec VR 104.
L'affichage a lieu au moyen de deux vumätres ä retour attänuä.
