Manuel d'installation e-LOOP PA-ELDR-IG1
1. Connectez le récepteur e-trans-50 à une alimentation 12/24 V DC.
Avec les motorisations de portail externe LiftMaster, il est possible d'utiliser la borne 24VDC pour
alimenter le récepteur.

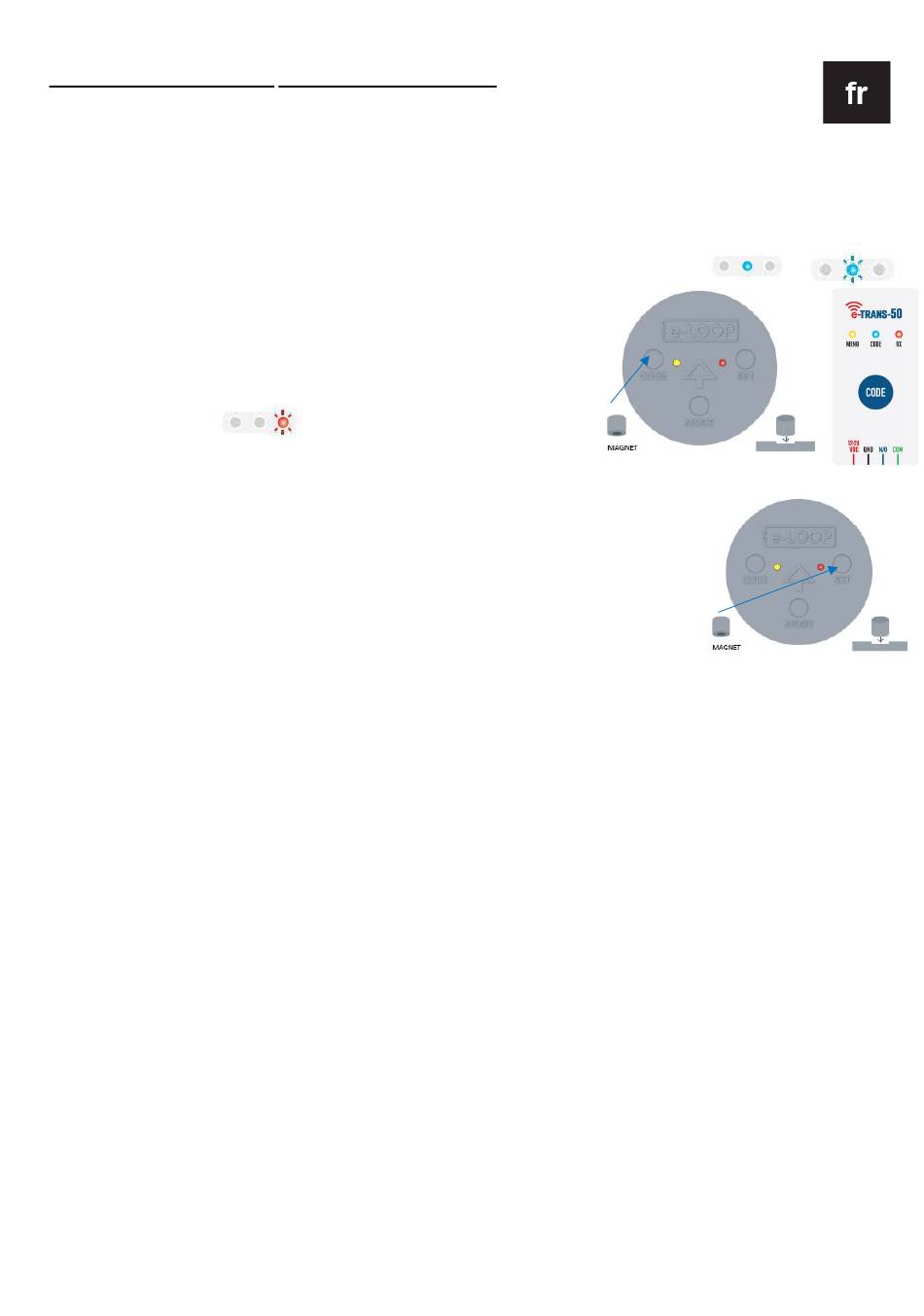

2. Connectez l'e-LOOP enterrée au récepteur e-trans-50 (distance max. 50 mètres):
2.1 Appuyez sur la touche CODE du récepteur, la LED de code s'allume.
2.2 Placez l'aimant dans l'encoche CODE de l'e-LOOP.
Le récepteur et e-LOOP se connectent. Si la connexion est réussie
la LED jaune de l'e-LOOP et la LED bleue de code du le récepteur
clignote 3 fois. L'aimant peut être retiré...
Si la connexion a échoué, la LED RX rouge s'allume et le récepteur
clignote 3 fois.
3. Calibrer et connecter e-LOOP :
3.1 Placez l'e-LOOP dans la position souhaitée et retirez tous les objets métalliques de
l'e-LOOP.
3.2 Insérez l'aimant dans l'encoche du bouton SET sur e-LOOP jusqu'à ce que le la LED
clignote deux fois, puis retirez l'aimant.
3.3 Le calibrage de l'e-LOOP prend environ 5 secondes. une fois terminé, la LED rouge
clignote trois fois.
3.4 Testez e-LOOP avec un véhicule. Ajustez la position si nécessaire.
IMPORTANT: Après l'étalonnage, c'est probable d'obtenir une indication d'erreur.
ERREUR 1 : Faible portée radio - La LED jaune clignote 3 fois. ERREUR 2 : Pas de connexion radio - Les
LED jaune et rouge clignotent 3 fois
IMPORTANT: ne jamais installer le dispositif e-LOOP à proximité de câbles à haute tension, car cela peut
affecter la capacité de détection du dispositif e-LOOP.
4. Pour utiliser l'e-LOOP enterrée avec les opérateurs de portail extérieur LiftMaster, veuillez suivre les
étapes suivantes:
4.1 Connectez le récepteur e-trans-50 à l'un des 3 ports COMMAND du contrôleur CB324EV. par
exemple IN1.
4.2 Accédez aux paramètres avancés de la CB324EV et sélectionnez le paramètre de fonction d'entrée
approprié dans le menu (par exemple, i1 si sur le connecteur IN1).
4.3 Définissez le paramètre d'entrée sur "06 Ouvrir, jusqu'à la position ouverture complète"
4.4 Accédez aux paramètres avancés et sélectionnez Fermeture automatique "tC"  définissez le
temps de fermeture automatique jusqu'à 5 minutes.
Temps d'installation et de configuration 30 minutes.
