Anleitung e-LOOP PA-ELDR-IG1
Schließen Sie den Empfänger e-trans-50 an 12/24 V DC Stromversorgung an.
1.
Mit LiftMaster Außentorantrieben besteht die Möglichkeit den 24VDC Terminal zu nutzen um den
Empfänger mit Strom zu versorgen.

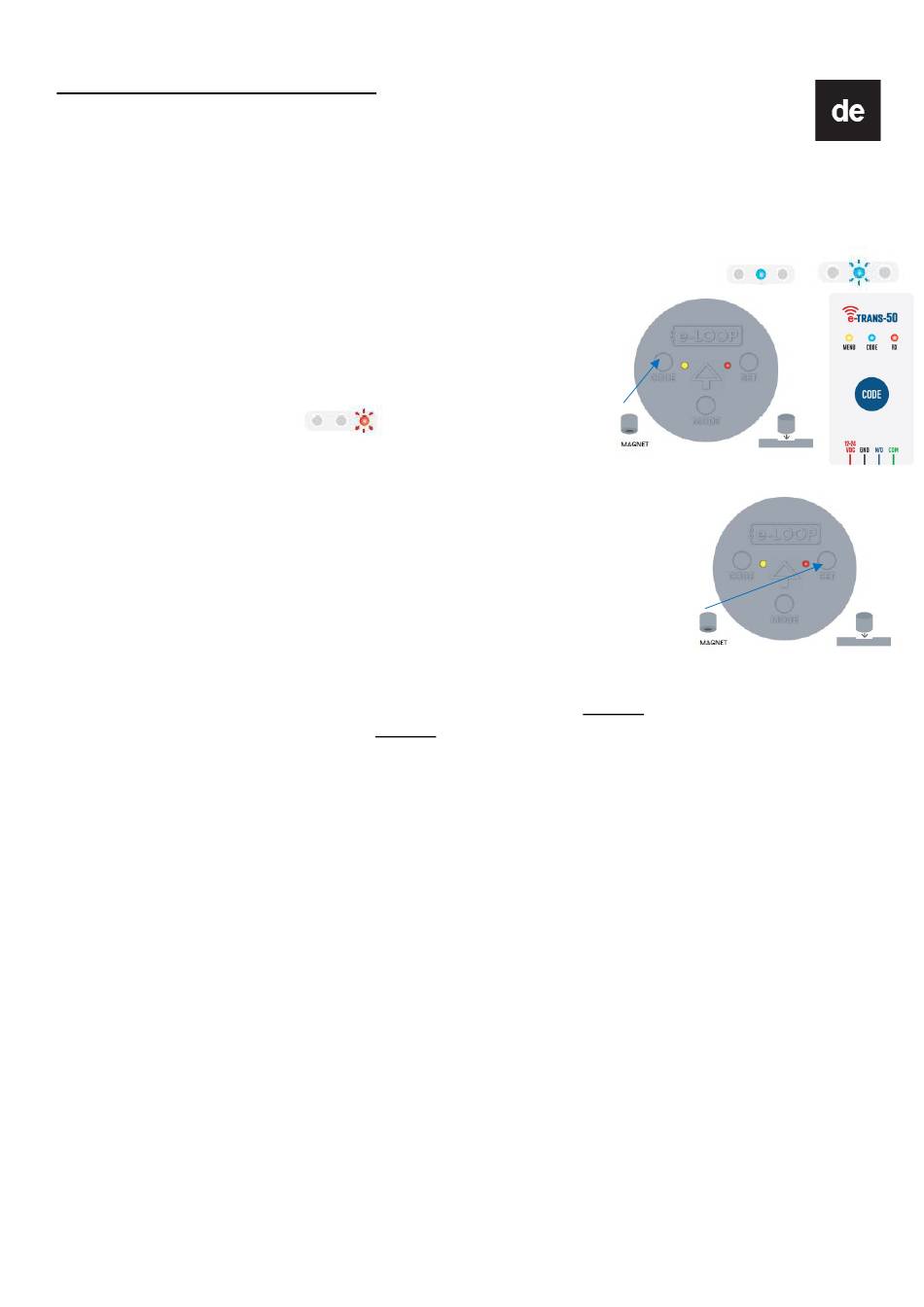

2. Verbinden Sie die UNTERPUTZ e-LOOP mit dem Empfänger e-trans-50 (max. 50 Meter Distanz) :
2.1 Drücken Sie die CODE Taste am Emfänger, die Code LED geht an.
2.2 Platziren Sie den Magneten an der CODE Aussparung der e-LOOP.
Empfänger und e-LOOP verbinden sich. Bei erfolgreicher Verbindung
leuchted die gelbe LED der e-LOOP und die blaue Code LED des
Empfängers blinkt 3 Mal. Der Magnet kann entfernt werden.
Falls Verbindung nicht erfolgreich war, wird die rote RX LED am
Empfänger 3 Mal blinken.
3. e-LOOP kalibrieren und befestigen:
3.1 Platzieren Sie die e-LOOP in gewünschter Position wie oben beschrieben und
entfernen Sie alle Metallgegenstände von der e-LOOP.
3.2 Setzen Sie den Magneten in die Vertiefung der SET-Taste an e-LOOP, bis die rote
LED zweimal blinkt, und entfernen Sie dann den Magneten.
3.3 Die Kalibrierung des e-LOOP dauert etwa 5 Sekunden. Sobald sie abgeschlossen
ist, blinkt die rote LED dreimal.
3.4 Testen Sie e-LOOP mit einem Fahrzeug. Bei Bedarf Position anpassen.
HINWEIS: Nach der Kalibrierung kann eine Fehlermeldung erscheinen. Fehler 1: Geringe
Funkreichweite – gelbe LED blinkt 3 Mal. Fehler 2: Keine Funkverbindung – gelbe und rote LED blinken 3
Mal.
HINWEIS: Niemals in der Nähe von spannungsführenden Leitungen anbringen, da dies die
Erkennungsfähigkeit der e-LOOP beeinträchtigen kann.
4. Um die e-LOOP UNTERPUTZ mit den LiftMaster Außentorantrieben zu nutzen machen Sie bitte
folgende Schritte:
4.1 Schließen Sie den Empfänger e-trans-50 an einen der 3 COMMAND Anschlüsse auf der CB324EV
Steuerung. z.B. IN1.
4.2 Gehen Sie in die erweiterte Einstellungen der CB324EV und wählen Sie die entsprechende Input
Funktion Einstellung im Menü (z.B. i1 falls am IN1 Anschluss).
4.3 Setzen Sie die Input-Einstellung auf den Wert
4.4 Gehen Sie in die erweiterte Einstellungen und wählen Sie Automatisches Schließen
Sie Zeit für automatisches Schließen , bis zu 5 Minuten, ein.
Installations- und Programmieraufwand von 30 Minuten
"06
Vollständige Öffnung, offen halten
"
.
"tC"
 stellen
