Gebruiksaanwijzing e-LOOP PA-ELDR-IG1
1. Sluit de ontvanger (e-trans-50) aan op een 12/24 V DC voeding.
Bij de LiftMaster poortaandrijvingen is het mogelijk om de 24VDC-klem te gebruiken om de ontvanger
met stroom te voorzien.

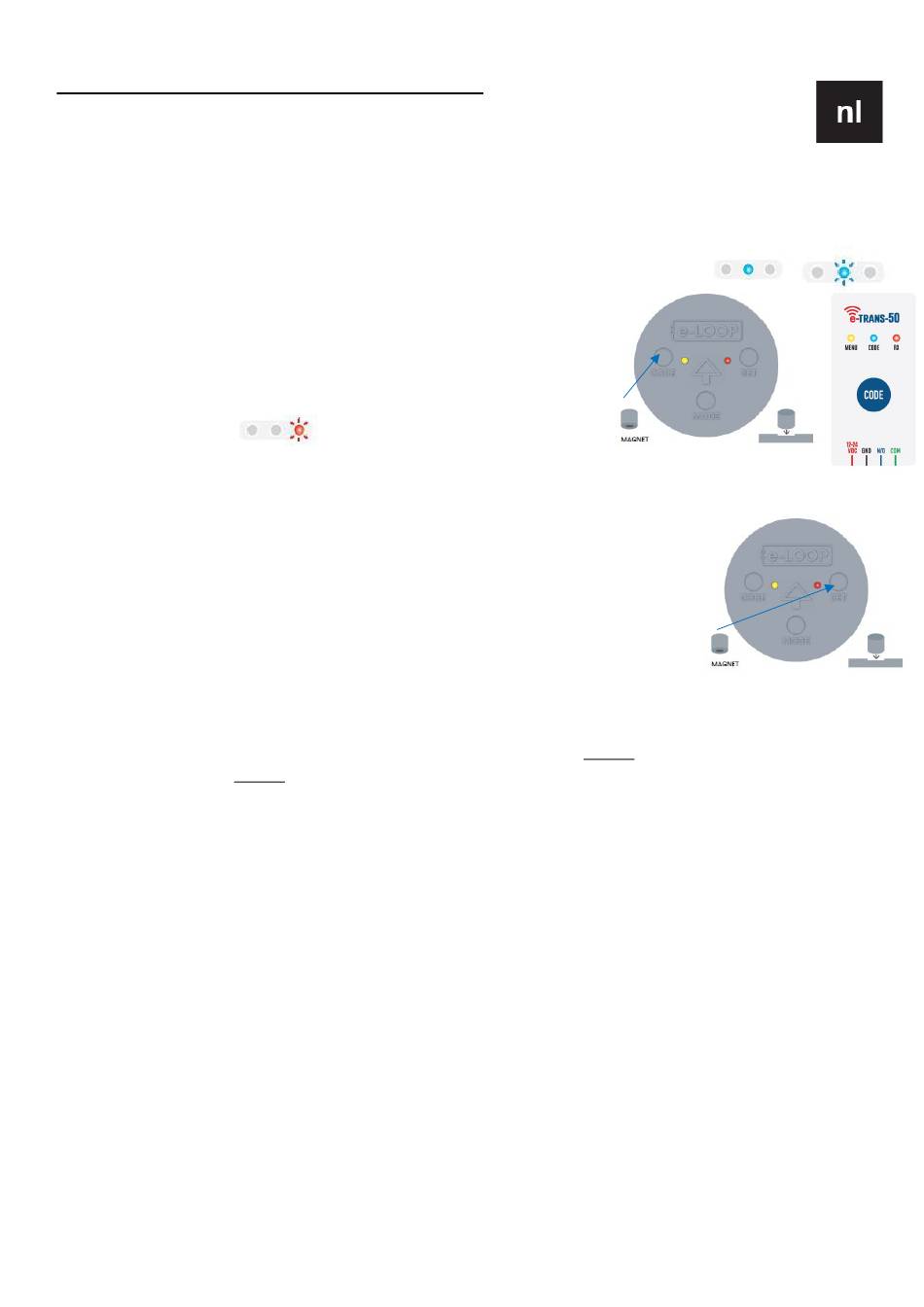

2. Koppel de e-LOOP INBOUW met de "e-trans-50" ontvanger (max. afstand 50 meter):
2.1 Druk op de CODE-knop op de ontvanger, de code-LED gaat branden.
2.2 Plaats nu de magneet op de CODE-uitsparing op de e-LOOP -
de gele LED zal 3 maal knipperen, en de blauwe LED op de ontvanger
zal 3 maal knipperen. De systemen zijn nu gekoppeld en u kunt de
magneet verwijderen.
Als de verbinding niet lukt, gaat de rode RX-LED op de ontvanger 3
keer knipperen.
3. Kalibreren en bevestigen van de e-LOOP :
3.1 Plaats de e-LOOP op de gewenste positie en verwijder alle metalen voorwerpen
van de e-LOOP.
3.2 Plaats de magneet in de uitsparing van de SET-knop op de e-LOOP tot de rode LED
2 keer knippert en verwijder vervolgens de magneet.
3.3 De kalibratie van de e-LOOP duurt ongeveer 5 seconden. Als het eenmaal is
voltooid, zal de rode LED 3 keer knipperen.
3.4 Test de e-LOOP met een voertuig. Pas de positie indien nodig aan (bij veranderen
van de positie opnieuw kalibreren).
OPMERKING: Na de kalibratie kunt u mogelijk een foutmelding krijgen. FOUT 1: Laag radiobereik -Gele
LED knippert 3 keer. FOUT 2: Geen radioverbinding - Gele en rode LED knipperen 3 keer.
OPMERKING: Plaats het apparaat nooit in de buurt van hoogspanningskabels, dit kan het
detectievermogen van de e-LOOP beïnvloeden.
4. Volg de volgende stappen om de e-LOOP INBOUW te gebruiken met LiftMaster-hekaandrijvingen::
4.1 Sluit de gekoppelde ontvanger e-trans-50 aan op één van de 3 COMMAND/Impuls-aansluitingen op
de CB324EV-besturing . Bijv. IN 1.
4.2 Ga naar de geavanceerde instellingen van de CB324EV en kies de desbetreffende aplicatie-
instelling in het menu (bijv. i1 indien aangesloten op de IN1-aansluiting)
4.3 Stel de gekozen instelling van de ingangsfunctie in op de waarde "06 Open tot volledige OPEN-
positie".
4.4 Ga naar geavanceerde instellingen en kies Timer to Close-functie "tC"  stel de automatische
sluitingstijd in van .... tot maximaal 5 minuten.
Installatie- en insteltijd 30 minuten.
