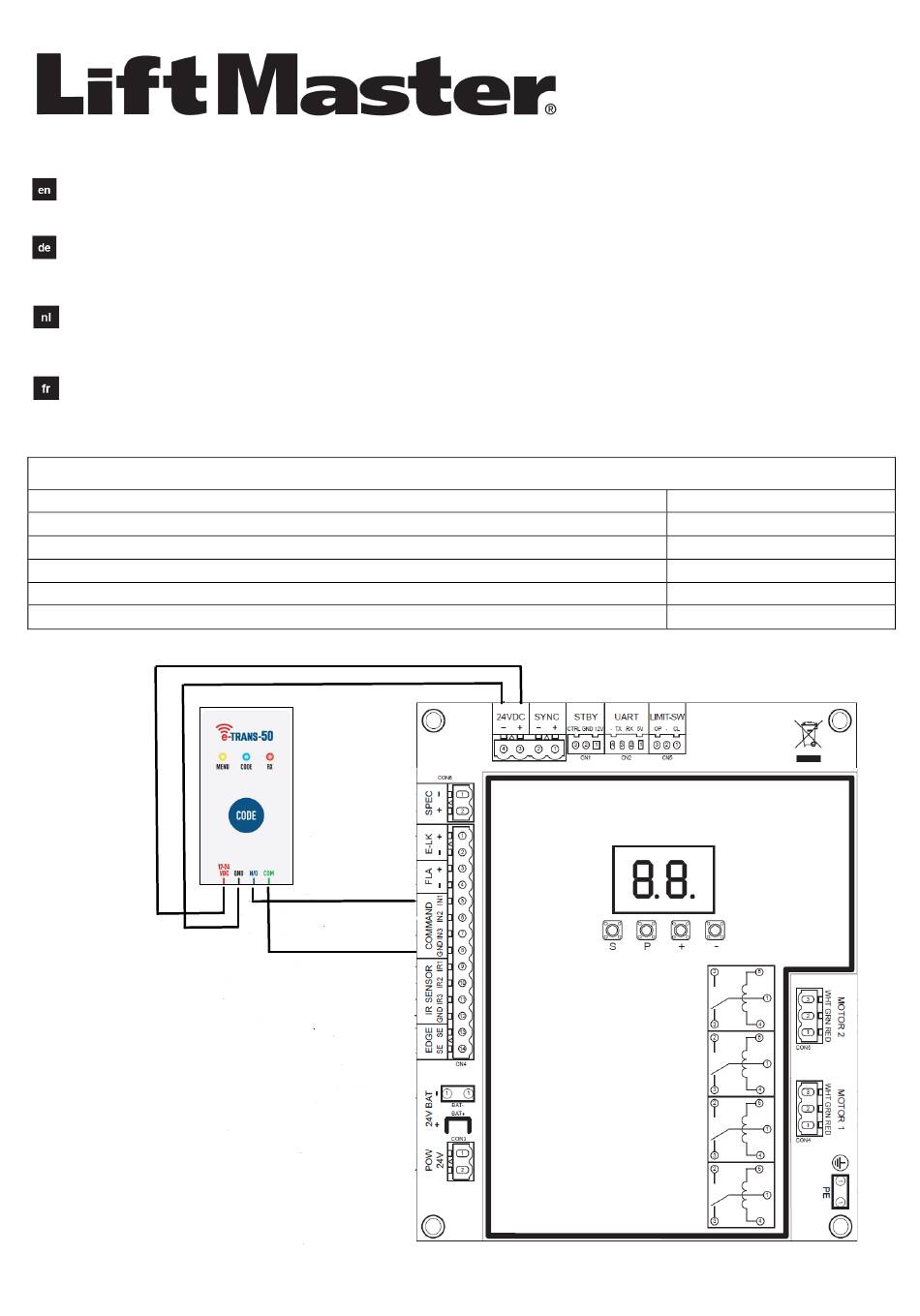

e
-LOOP: Wireless INGROUND vehicle detection system with presence mode. As long as vehicle remains
above the sensor the gate shall remain open.
e-LOOP: Kabelloses Fahrzeugerkennungssystem mit Präsenzmodus für UNTERPUTZMONTAGE. So lange
das Fahzeug über dem Sensor stehen bleibt, soll das Tor offen gehalten werden.
e-LOOP: Draadloos INBOUW voertuigdetectiesysteem met aanwezigheidsdetectie. Zolang het voertuig
boven de sensor blijft, blijft het hek open.
Système de détection de véhicule enterrée sans fil avec mode présence. Tant que le véhicule reste au-
dessus du capteur, la porte doit rester ouverte.
Technical Data / Technische Daten/ Technische Gegevens / Données Techniques
Max. distance / Max. Reichweite / Max. Afstand / Distance max.
Receiver Voltage / Emfängerspannung / Ontvanger Spanning / Tension du récepteur
Frequency / Sendefrequenz / Frequentie / Fréquence
Sending power / Sendeleistung / Zendvermogen / Puissance d'émission
Encryption / Verschlüsselung / Versleuteling / Chiffrement
Battery / Batterie / Batterij /Batterie
114A5983
50 M
10-36V DC
433.39 MHz
< 10 mW
128-bit AES
Lithium ion 3.6V 14500 mA
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Chamberlain e-LOOP PA-ELDR-IG1
Summary of Contents for Chamberlain e-LOOP PA-ELDR-IG1
- Page 1 -LOOP: Wireless INGROUND vehicle detection system with presence mode. As long as vehicle remains above the sensor the gate shall remain open. e-LOOP: Kabelloses Fahrzeugerkennungssystem mit Präsenzmodus für UNTERPUTZMONTAGE. So lange das Fahzeug über dem Sensor stehen bleibt, soll das Tor offen gehalten werden. e-LOOP: Draadloos INBOUW voertuigdetectiesysteem met aanwezigheidsdetectie.
- Page 2 Drill an 89mm wide and 65-70mm deep hole. Make sure the hole is clean and dry before installation. Before inserting the e-LOOP, measure down to ensure it is flush with the road surface and then pour Sikaflex or similar compound into the bottom of the hole. Insert the e-LOOP by pressing it down until it is flush with the road surface.
- Page 3 Manual e-LOOP PA-ELDR-IG1 1. Power up the transceiver e-trans-50 with 12/24V DC. With LiftMaster gate operators you can use the 24VDC external power connector to power the transceiver. 2. Code the INGROUND e-LOOP INGROUND to e-trans-50 transceiver (consider max. 50 meter range) : 2.1 Press and release CODE button on the transceiver, the Code LED will illuminate.
- Page 4 Anleitung e-LOOP PA-ELDR-IG1 Schließen Sie den Empfänger e-trans-50 an 12/24 V DC Stromversorgung an. Mit LiftMaster Außentorantrieben besteht die Möglichkeit den 24VDC Terminal zu nutzen um den Empfänger mit Strom zu versorgen. 2. Verbinden Sie die UNTERPUTZ e-LOOP mit dem Empfänger e-trans-50 (max. 50 Meter Distanz) : 2.1 Drücken Sie die CODE Taste am Emfänger, die Code LED geht an.
- Page 5 Gebruiksaanwijzing e-LOOP PA-ELDR-IG1 1. Sluit de ontvanger (e-trans-50) aan op een 12/24 V DC voeding. Bij de LiftMaster poortaandrijvingen is het mogelijk om de 24VDC-klem te gebruiken om de ontvanger met stroom te voorzien. 2. Koppel de e-LOOP INBOUW met de "e-trans-50” ontvanger (max. afstand 50 meter): 2.1 Druk op de CODE-knop op de ontvanger, de code-LED gaat branden.
- Page 6 Manuel d‘installation e-LOOP PA-ELDR-IG1 1. Connectez le récepteur e-trans-50 à une alimentation 12/24 V DC. Avec les motorisations de portail externe LiftMaster, il est possible d'utiliser la borne 24VDC pour alimenter le récepteur. 2. Connectez l'e-LOOP enterrée au récepteur e-trans-50 (distance max. 50 mètres): 2.1 Appuyez sur la touche CODE du récepteur, la LED de code s'allume.
