Summary of Contents for resideo Honeywell Home RTH9600WF

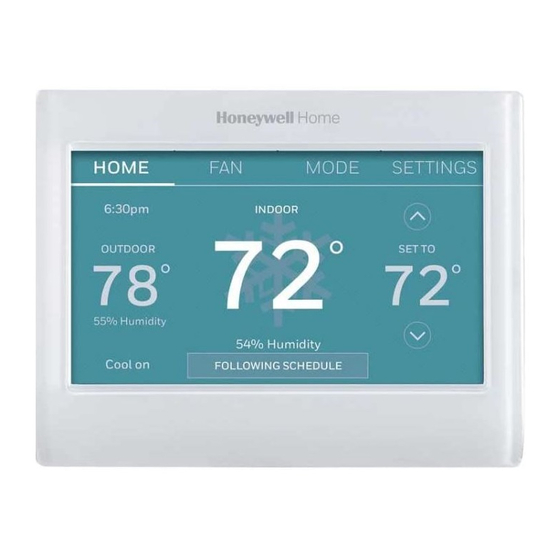

- Page 1 User Manual of Product 1: Honeywell Home RTH9600WF Smart Color Thermostat Energy Star Wi-Fi Programmable Touchscreen Alexa Ready - C-Wire Required, Not Compatible with Line Volt Heating User Manual of Product 2: Honeywell Home RPLS730B1000 7-Day Programmable Light Switch Timer, White...
- Page 2 33-00595—02 M.S. 09-21 | Printed in Mexico MCR31537 Terminal © 2021 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from designation Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
- Page 3 Resideo Inc., 1985 Douglas Drive North, Golden Valley, MN 55422 www.resideo.com thermostat location you must enter © 2018 Resideo Technologies, Inc. All rights reserved. The Honeywell 2.1d Touch Done. The thermostat Home logo is used under license from Honeywell International Inc. 69-2723EFS—03 M.S. Rev. 12-18 69-2723EFS-03 Printed in U.S.A.
-
Page 4: Installation
RPLS730B / RPLS731B Installation and User Guide Programmable Wall Switch Applications The RPLS730B / RPLS731B programmable wall switch has been designed to control lightings and motors: Load type Maximum load Examples • incandescent lights 2400 W Resistive load • halogen lights (20 A @ 120 V) •... -
Page 5: Setting The Clock
Power-On Pry the switch door open from the bottom using a small screwdriver. Reset Ensure the ON/OFF selector is set to ON. Reset the switch using a paper clip. 0:00 will flash. Control (4) If the display is blank: •... -
Page 6: Troubleshooting
Programming the schedule You can set up to 7 programs. To set a program, you need to enter its start time (ON) and its end time (OFF). Pry the switch door open using a small screwdriver. Press the PGM button to display a program and its On or Off time. For example, when you first press PGM, program number 1 (P1) and its On time (ON) will appear. -
Page 7: Technical Specifications
Technical Specifications Supply: 120 VAC, 50 / 60 Hz Maximum load: 2400 watts resistive or inductive, 1 HP motor Operating temperature range: 5°F to 122°F (-15°C to 50°C) Storage temperature range: -4°F to 122°F (-20°C to 50°C) Power outage: The programs are protected by a rechargeable battery. The screen is blank during the power outage. - Page 8 RPLS730B / RPLS731B Mode d’installation et d’emploi Interrupteur mural programmable Applications L’interrupteur mural programmable RPLS730B / RPLS731B a été conçu pour commander des appareils d’éclairage et des moteurs. Type de charge Charge maximale Exemples • éclairage incandescent 2400 W Charge résistive •...
-
Page 9: Régler L'horloge
Démarrage Soulevez le bas du couvercle de l’interrupteur à l’aide d’un petit tournevis. réinitialisation S’assurer que le sélecteur ON/OFF est placé à ON. Réinitialiser l’interrupteur à l’aide d’un trombone. 0:00 touche de clignotera à l’écran. contrôle (4) Si rien n’est affiché à l’écran : sélecteur •... -
Page 10: Problèmes Et Solutions
Programmation de l’horaire Vous pouvez enregistrer jusqu'à 7 programmes. Pour enregistrer un programme, vous devez régler l’heure du début (ON) et l’heure de la fin (OFF). Soulevez le bas du couvercle de l’interrupteur à l’aide d’un petit tournevis. Appuyer sur la touche PGM pour afficher un programme et l’heure du début (ON) du programme ou l’heure de la fin (OFF) du programme. -
Page 11: Fiche Technique
Fiche technique Alimentation : 120 Vca, 50 / 60 Hz Charge : 2400 watts, résistive ou inductive, 1 HP (moteur) Température de fonctionnement : -15 °C à 50 °C (5 °F à 122 °F) Température d’entreposage : -20 °C à 50 °C (-4 °F à 122 °F) Panne de courant : L'interrupteur est muni d'une pile rechargeable pour sauvegarder vos programmes lors d’une panne de courant. -
Page 12: Instalación
RPLS730B / RPLS731B Guía de instalación y uso Interruptor mural programable Descripción El interruptor mural programable RPLS730B / RPLS731B se utiliza para controlar dispositivos de alumbrado y motores. Tipo de carga Carga máxima Ejemplos • iluminación incandescente 2400 W Carga resistiva •... -
Page 13: Modos De Funcionamiento
Encendido Levantar la tapa del interruptor con un pequeño destornillador. reinicialización Asegurarse de que el selector ON/OFF esté en On. Presionar en Reinicialización con un sujetapapeles. 0:00 botón de parpadeará en la pantalla. control (4) selector On/Off Si en la pantalla no apareciera nada: •... -
Page 14: Solución De Problemas
Programación Se pueden registrar hasta 7 programas. Para registrar un programa, debe definirse la hora de inicio (ON) y la hora de finalización (OFF). Levantar la parte inferior de la tapa del interruptor con un pequeño destornillador. Presionar el botón PGM para visualizar un programa, la hora de inicio (ON) y la hora de finalización (OFF). -
Page 15: Asistencia Técnica
Fiche technique Alimentación : 120 Vca, 50 / 60 Hz Carga : 2400 watts, resistive o inductiva, 1 HP (motor) Temperatura de funcionamiento : -15 °C a 50 °C (5 °F a 122 °F) Temperatura de almacenamiento : -20 °C a 50 °C (-4 °F a 122 °F) Corte de corriente : El interruptor tiene una pila recargable para salvaguardar los programas en caso de un corte de electricidad.
