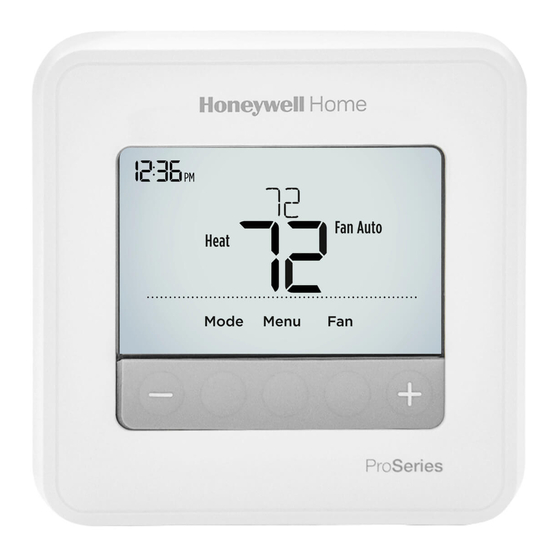

T4 Pro
Programmable Thermostat
TH4110U2005, TH4210U2002
User Guide
Package Includes:
• T4 Pro Thermostat
• UWP™ Mounting System
• Decorative Cover Plate
• Screws and Anchors
• 2 AA Batteries
• Thermostat Literature
Read before installing
Thermostat controls
• System status
information
Cool On/Heat On/Em
Heat On, Recovery,
Compressor Protection
• Actual time
• Schedule information
Following time based
schedule
• Mode
Select system mode
Heat/Off/Cool/Auto/
EM Heat (emergency
heat)
• Menu
Press to display options.
Start here to set a
program schedule
The screen will wake up by pressing any of the five buttons. If powered by the C wire, the screen stays lit for 45 seconds
after you complete changes. If powered by battery only, the screen stays lit for 8 seconds. Depending on how your
Customer assistance
Call Customer Care toll-free at 1-800-468-1502.
thermostat was installed, the screen light may always be on.
• Indoor temperature
setpoint
Press + or – to change
temperature setting
• Actual indoor
temperature
• Temperature/
Navigation buttons
Press to increase or
decrease temperature
setpoint and to
navigate menus and
menu options
• Fan
Select Fan mode
Auto/On
M37844
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for resideo Honeywell Home T4 Pro
Summary of Contents for resideo Honeywell Home T4 Pro
- Page 1 T4 Pro Programmable Thermostat TH4110U2005, TH4210U2002 User Guide Package Includes: • T4 Pro Thermostat • UWP™ Mounting System • Decorative Cover Plate • Screws and Anchors • 2 AA Batteries M37844 • Thermostat Literature Read before installing Thermostat controls • System status •...
-
Page 2: Fan Operation Settings
System operation settings 1 Press the Mode button to cycle to the next available System mode. 2 Cycle through the modes until the required System mode is displayed and leave it to activate. NOTE: Available System modes vary by model and system settings. -
Page 3: To Adjust Program Schedules
Program Schedule You can program four time periods each day, with different settings for weekdays and weekends. We recommend the pre-sets (shown in the table below), since they can reduce your heating/cooling expenses. Heat Cool Wake - Set to the time you wake up and the °... - Page 4 Program schedule override (temporary) 1 Press to adjust the temperature. 2 Once at the desired setpoint temperature, no further action is needed. The new setpoint temperature will be held until the next scheduled time period begins. For more information on schedule time periods, see “Program Schedule”...
-
Page 5: Adaptive Intelligent Recovery
Adjusting keypad lockout 1 Press Menu on the thermostat. to go to LOCK. Press Select. 2 Press to go to OFF, PART, or ON, and then press Select. 3 Press OFF: Unlocked, and full access allowed. PART: Partial lockout, allowing only the temperature to be changed. ON: No access allowed. -
Page 6: Battery Replacement
Battery replacement Batteries are optional (to provide backup power) if your thermostat was wired to run on AC power when installed. If your thermostat When the low battery warning appears, press was not wired to run on AC power, then gently to loosen the batteries are required. - Page 7 4 The message REPL (REPLACE AIR FILTER) appears. 5 The reminder can be snoozed or cleared. Resideo recommends changing the air filter before clearing the reminder. 6 To snooze, press Select. The word SNZE (SNOOZE) appears. 7 Press Select again to snooze the reminder for 7 days.
-
Page 8: Troubleshooting
Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is • Check circuit breaker and reset if necessary. blank • Make sure power switch for heating & cooling system is on. •... - Page 9 This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Resideo that the defect was caused by damage which occurred while the product was in the possession of a consumer.
- Page 10 Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.
-
Page 11: Guide De L'utilisateur
T4 Pro Thermostat Programmable TH4110U2005, TH4210U2002 Guide de l’utilisateur La boîte comprend : • Thermostat T4 Pro • Système de montage UWP™ • Plaque de couvercle décorative • Vis et chevilles • 2 piles AA M37844 • Documentation du thermostat Lire avant l’installation Commandes du thermostat •... - Page 12 Réglages pour le fonctionnement du système 1 Appuyez sur le bouton Mode pour passer au prochain mode de système disponible. 2 Faites défiler les modes jusqu’à ce que le mode de système requis soit affiché, et laissez-le s’activer. REMARQUE : Les modes de système disponibles varient en fonction du modèle et des paramètres du système.
- Page 13 Programmation Vous pouvez programmer quatre périodes de temps par jour, avec des réglages différents pour les jours de la semaine et les fins de semaine. Nous recommandons les paramètres prédéfinis (illustrés dans le tableau ci-dessous), car ils permettent de réduire vos frais de chauffage/refroidissement.
-
Page 14: Dérogation (Temporaire) Au Programme
Dérogation (temporaire) au programme 1 Appuyez sur pour régler la température. 2 Une fois la température de consigne souhaitée obtenue, aucune autre action n’est requise. La nouvelle température de consigne est utilisée jusqu’à ce que la prochaine période commence. Pour plus d’informations sur les périodes du programme, consultez la section Programmation à... -
Page 15: Protection Intégrée Du Compresseur
Réglage du verrouillage du clavier 1 Appuyez sur Menu sur le thermostat. pour aller à LOCK (Verrouillage). Appuyez sur Select. 2 Appuyez sur 3 Appuyer pour se rendre à OFF (arrêt), PART (partiel), ou ON (marche), et puis appuyer sur Select (sélectionner). OFF (arrêt) : Déverrouillé... -
Page 16: Remplacement Des Piles
Remplacement des piles Les piles sont facultatives (pour fournir une alimentation de secours) si le thermostat a été câblé sur le courant secteur lors de Lorsque l’avertissement de charge faible des l’installation. Si ce n’est pas le cas, les piles piles s’affiche, appuyez sont requises. - Page 17 4 Le message REPL (Remplacer le filtre à air) s’affiche. 5 Le rappel peut être mis en pause ou effacé. Resideo recommande de remplacer le filtre à air avant d’effacer le rappel. 6 Pour mettre en pause, appuyez sur Select. Le mot SNZE (Pause) s’affiche.
-
Page 18: Dépannage
Dépannage En cas de difficultés avec le thermostat, essayez les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement. Rien n’apparaît • Vérifiez le disjoncteur et réinitialisez-le si nécessaire. à l’écran • Assurez-vous que l’interrupteur de marche-arrêt du système de chauffage et de refroidissement est sur marche. -
Page 19: Garantie Limitée De 5 Ans
Garantie limitée de 5 ans Resideo garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’oeuvre, durant une période pour cinq (5) ans à partir de la date d’achat par le consommateur d’origine si le produit est utilisé et entretenu convenablement. - Page 20 Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.
-
Page 21: Asistencia Al Cliente
T4 Pro Termostato Programable TH4110U2005, TH4210U2002 Guía del usuario El paquete incluye: • Termostato T4 Pro • Sistema de montaje UWP™ • Placa de cubierta decorativa • Tornillos y tarugos • 2 baterías AA • Material de lectura sobre el M37844 termostato Leer antes de instalar... - Page 22 Configuraciones de funcionamiento del sistema 1 Presione el botón Mode para pasar al siguiente modo disponible del sistema. 2 Avance a través de los modos hasta que se muestre el modo requerido del sistema y déjelo para activarlo. NOTA: Los modos disponibles del sistema varían según el modelo y las configuraciones del sistema.
-
Page 23: Para Ajustar Los Cronogramas Del Programa
Cronograma del programa Puede programar cuatro períodos de tiempo por día, con diferentes configuraciones para los días de semana y los fines de semana. Recomendamos las configuraciones preestablecidas (que se muestran en el cuadro a continuación), debido a que estas reducen los gastos de calefacción y refrigeración. - Page 24 Anulación del cronograma del programa (temporal) 1 Presione para regular la temperatura. 2 Una vez que se encuentre en la temperatura del punto de referencia deseado, no necesita hacer nada más. El nuevo punto de referencia de la temperatura se mantendrá hasta que comience el siguiente período.
- Page 25 Ajuste del bloqueo del teclado 1 Presione Menu (menú) en su termostato. para ir a LOCK (bloqueo). Presione Select (seleccionar). 2 Presione 3 Presione para ir a OFF (apagado), PART (parcial) u ON (encendido) y seguidamente presione Select (seleccionar). OFF (apagado): Desbloqueado y permite el acceso total. PART (parcial): Bloqueo parcial, permitiendo solo el cambio de la temperatura.
-
Page 26: Reemplazo De Las Baterías
Reemplazo de las baterías Las baterías son opcionales (para ofrecer suministro de energía de respaldo) si su termostato fue cableado para funcionar con Cuando aparezca la advertencia de batería corriente CA cuando fue instalado. Si su con poca carga, presione termostato no fue cableado para funcionar suavemente para aflojar el con suministro de energía CA, necesita... - Page 27 4 Aparece el mensaje REPL (reemplace el filtro de aire). 5 El recordatorio se puede repetir o borrar. Resideo recomienda el cambio del filtro de aire antes de eliminar el recordatorio. 6 Para repetir el aviso, presione Select (seleccionar). Aparece la palabra SNZE (repetición del aviso).
-
Page 28: Localización Y Solución De Problemas
Localización y solución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida. La pantalla está • Revise el interruptor de circuito y, si es necesario, reinícielo. en blanco •... -
Page 29: Poliza De Garantia
Poliza de garantia IMPORTADO EN MEXICO POR: INSTROMET MEXICANA S DE R L DE C V Avenida Insurgentes 2453, Piso 6, Tizapan, Alvaro Obregon, Ciudad de Mexico, CP 01090 Telefono: 01 (55) 800 00423 Instromet Mexicana S. de R.L. de C.V. garantiza que éste producto está libre de defectos en su mano de obra y materiales contra cualquier defecto de fabricación y funcionamiento, bajo uso normal, por el término de 5 años a partir de la fecha de la compra por el consumidor. - Page 32 Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.
