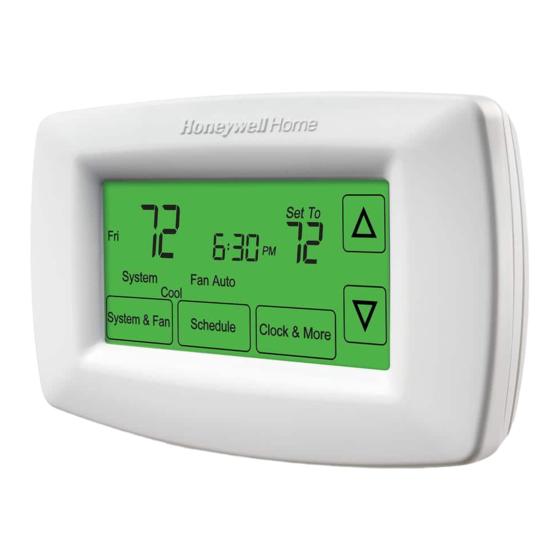

Touchscreen
Programmable
Thermostat
Owner's Manual
Read and save these
instructions.
For help please visit
honeywellhome.com
Installation is Easy
1. Label wires and remove your old thermostat
2. Install and wire your new thermostat
3. Set your new thermostat to match your heating/cooling system
This thermostat works with virtually all System Types
•
It is preset for the most common system
•
RTH7600
RET97C
Do you need assistance? We are here to help.
Call 1-800-468-1502 for wiring assistance before
returning the thermostat to the store.
This thermostat works on 24 volt or 750 mV systems.
It will NOT work on 120/240 Volt systems.
Series
Mon
75
6 : 01
AM
Recovery
System
Fan Auto
Cool
System & Fan
Schedule
Clock & Mode
Set To
75
Heat On
