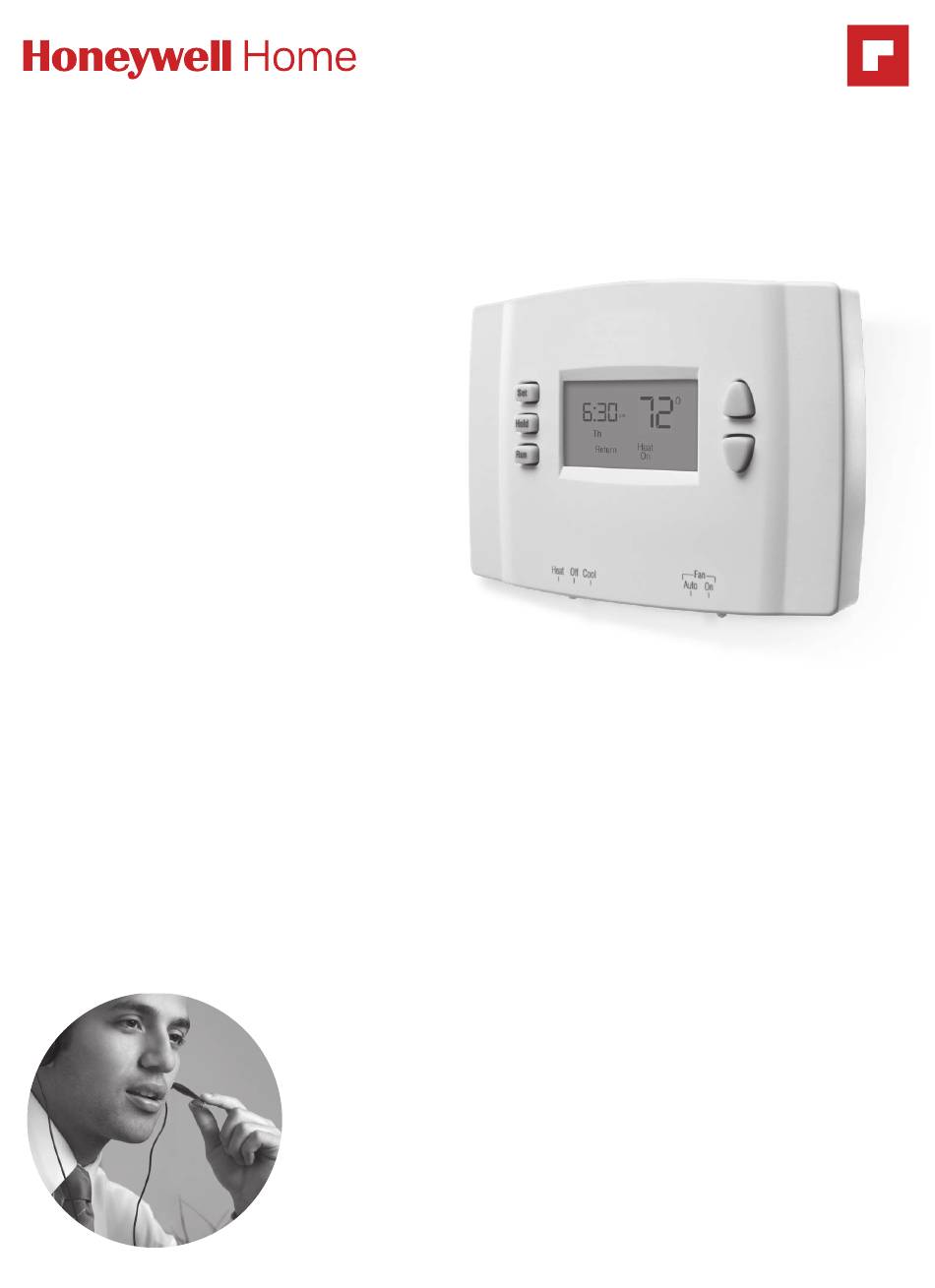

Programmable
Thermostat
Owner's Manual
RTH2300B1012
Read before installing
For help please visit
resideo.com
Identify System Type
This thermostat is compatible with the following systems:
Gas, oil or electric furnace
•
Central air conditioner
•
Hot water system with or without pump
•
Millivolt system
•
Central heating and cooling system
•
Heat pump without auxiliary/backup heat
•
Do you need assistance? We are here to help.
RTH2300/RTH221
Series
Call 1-800-468-1502 for wiring assistance before returning
the thermostat to the store.
This thermostat cannot be used on heat pumps with
backup heat or on multistage systems.
Input: 2 x AAA batteries (1.5V each)
Advertisement
Related Manuals for resideo Honeywell Home RTH2300 Series
Summary of Contents for resideo Honeywell Home RTH2300 Series
- Page 1 Programmable Series Thermostat Owner’s Manual RTH2300B1012 Read before installing For help please visit resideo.com Identify System Type This thermostat is compatible with the following systems: Gas, oil or electric furnace • Central air conditioner • Hot water system with or without pump •...
- Page 2 50°F (10°C). Customer assistance For assistance with this product, please visit resideo.com. Or call Resideo Customer Care toll-free at 1-800-468-1502. To save time, please note your model number and date code before calling.
- Page 3 Table of contents Installation Programming and operation Setting the clock ........11 Installation ............3 Adjusting program schedules ..... 12 Advanced Installation ........8 Overriding schedules temporarily ..13 Overriding schedules permanently ... 13 About your new thermostat Compressor protection......14 Controls and Home screen Replace batteries ........
- Page 4 2 Remove Old Thermostat Remove old thermostat but leave wallplate with wires attached. If you have an older thermostat with a sealed mercury tube, turn to page Do not remove wallplate yet 2 for proper disposal instructions. Terminal designation MCR33823 3 Label Wires with Tags Label the wires using the supplied wire labels as you disconnect them.
- Page 5 5 Mount Wallplate Mount the new wallplate using the included screws and anchors. Used M32714 If your box contains red anchors, drill 7/32” (5.6 mm) holes. If your box contains yellow anchors, drill 3/16” (4.8 mm) holes. 6 Connect Wires Simply match wire labels.
- Page 6 Alternate Wiring M32734 If wires will be connected to both R and Rc terminals, remove metal jumper. Do not use C or X. Wrap bare end of wire with electrical tape. If you have a heat pump without auxiliary/backup heat connect O or B, not both.
- Page 7 8 Set fan operation switch Move the switch to the proper setting: RTHXXXX Gas or Oil: For gas or oil heating systems, leave the fan operation switch in this factory-set position (for systems that control the fan in a call for heat). GAS OR OIL ELECTRIC OR HEAT PUMP Electric or Heat Pump: Change the switch...
- Page 8 11 If your system type is... If your system type is: q Single Stage Heat and Cool q Heat Only or Cool Only Congratulations, you’re done! If your system type is: q Heat pump q Electric furnace q High efficiency furnace q Gas/oil steam q Hot water q Gravity system...
- Page 9 During the wait time, the message “Cool On” or “Heat On” is displayed on screen. About your new thermostat Your new Resideo thermostat has been designed to give you many years of reliable service and easy-to-use, push-button climate control. Backlit display on RTH2300 •...
- Page 10 Thermostat controls Set: Press to Temperature adjustment set time/day/ schedule. Press the up or down buttons Hold: Press until you reach to override the desired programmed temperature. temperature control. NOTE: Make sure the SYSTEM switch Run: Press to is set to the system Heat Off Cool Auto On resume program...
- Page 11 Set the time and day 1. Press the SET button, then press Set Time to set the clock time. 6 : 30 2. Press the SET button, then press to select the day of the week. 3. Press RUN to save & exit. M32702 If the clock flashes, the NOTE:...
- Page 12 To adjust program schedules (RTH2300) 1. Press SET until Set Schedule is displayed. 2. Press to set your weekday Wake time (Mo-Fr), then press 6 : 30 SET. 3. Press to set the Mo Tu We Th Fr temperature for this time period, Wake Set Schedule then press SET.
- Page 13 Program schedule override (temporary) Press to immediately adjust Temporary 6 : 30 the temperature. This will temporarily override the temperature setting for the current time period. Wake “Temporary” will appear on the display M32708 and the current program period will flash.
- Page 14 Built-in compressor protection This feature helps prevent damage to the compressor in your air conditioning 6 : 30 or heat pump system. Damage can occur if the compressor is restarted too soon after shutdown. This Cool feature forces the compressor to wait 5 Wake minutes before restarting.
- Page 15 “Cool On” is Set the System switch to Cool, and set the temperature • not displayed level below the current room temperature. For assistance with this product, please visit resideo.com or call Resideo Customer Care toll-free at 1-800-468-1502.
- Page 16 This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Resideo that the defect was caused by damage which occurred while the product was in the possession of a consumer.
- Page 17 Series Programable Manual del propietario RTH2300B1012 Leer antes de instalar Para obtener ayuda, visite resideo.com Identifique el tipo de sistema Este termostato es compatible con los siguientes sistemas: Calefactor a gas, aceite o eléctrico • Aire acondicionado central • Sistema a agua caliente con o sin bomba •...
- Page 18 50 °F (10 °C). Asistencia al cliente Para obtener asistencia relacionada con este producto, visite resideo.com. O comuníquese con el número gratuito del servicio de atención al cliente, llamando al 1-800-468-1502. Para ahorrar tiempo, anote el número de modelo y el código de fecha antes de llamar.
- Page 19 Acerca Instalación Programación y funcionamiento Configuración del reloj ......11 Instalación ............3 Ajuste de los cronogramas Guía de instalación avanzada ....8 del programa ..........12 Anulación temporal de Acerca de su nuevo termostato los cronogramas ........13 Referencia rápida de los controles Anulación permanente y la pantalla de inicio.......
- Page 20 2 Remueva su viejo termostato Retire el termostato existente pero deje la placa de montaje con los cables adheridos. Si el termostato existente tiene un tubo de mercurio No retirar la placa sellado, vaya a la página 2 para obtener instrucciones mural todavía sobre cómo desecharlo adecuadamente.
- Page 21 5 Coloque la placa de montaje Monte la nueva placa de montaje utilizando los tornillos y anclajes que se suministran. Used M32714 Si su caja contiene taquetes rojos, taladre agujeros de 7/32” (5.6 mm). Si su caja contiene taquetes amarillos, taladre agujeros de 3/16” (4.8 mm). 6 Conecte los cables Simplemente haga corresponder las etiquetas de los cables.
- Page 22 Conexión alternativa Conecte MS32734 Si los cables se conectarán a los terminales R y Rc, retire el puente metálico. No utilice C o X. Envuelva los extremos pelados del cable con cinta aislante. Si tiene una bomba de calor sin calefacción auxiliar/de reserva conecte O o B, no ambos.
- Page 23 8 Configure el interruptor de funcionamiento del RTHXXXX ventilador Mueva el interruptor a la configuración adecuada: GAS OR OIL ELECTRIC OR HEAT PUMP Gas o aceite: para los sistemas de calefacción de gas o aceite, deje el interruptor del ventilador en esta posición configurada de fábrica (para sistemas que controlan el ventilador en una GAS OR OIL...
- Page 24 Si su tipo de sistema es... Si su tipo de sistema es: q Calor y frío de una sola etapa q Calefacción únicamente o Refrigeración únicamente ¡Felicitaciones, ya está listo! Si su tipo de sistema es: q Bomba de calor q Sistema de calefacción eléctrico q Sistema de calefacción de alto q Sistema de vapor a gas/aceite...
- Page 25 NOTA: si no se presiona ningún botón durante 60 segundos mientras esté abierto el menú de configuración, el termostato salvaguarda los cambios automáticamente y sale del menú. Descripción Presione el botón Función s o t para Configuración 5 Sistema de calefacción de gas o aceite: utilice esta configuración elegir su sistema de calefacción y optimizar su si tiene un sistema de calefacción estándar de gas o aceite cuyo rendimiento sea...
- Page 26 Controles del termostato Set (configuración): Ajuste de la Presione este botón para temperatura configurar la hora, el día Presione los o el cronograma. botones de Hold (suspender): desplazamiento Presiónelo para anular el hacia arriba o control de temperatura hacia abajo hasta programada.
- Page 27 Configuración de la hora y el día 1. Presione el botón “SET”, luego Set Time presione para configurar 6 : 30 la hora del reloj. 2. Presione el botón “SET”, luego presione para seleccionar el día de la semana. M32702 3.
- Page 28 Para ajustar los cronogramas del programa (RTH2300) 1. Presione SET (configurar) hasta que Set Schedule (configurar el cronograma) se muestre en la pantalla. 6 : 30 2. Presione para configurar la hora para despertarse para el día Mo Tu We Th Fr que se muestra y luego presione Wake Set Schedule...
- Page 29 Programación de la anulación del cronograma (temporal) Presione para ajustar Temporary 6 : 30 inmediatamente la temperatura. Esto anulará temporalmente la configuración de la temperatura para Wake el período actual. M32708 La palabra “Temporary” (temporalmente) aparecerá en la pantalla y el período del programa 6 : 30 actual destellará.
- Page 30 Protección del compresor incorporada Esta función ayuda a prevenir el daño del compresor en su acondicionador 6 : 30 de aire o en su sistema de bomba de calor. El compresor puede dañarse si se Cool vuelve a iniciar inmediatamente Wake después de ser apagado.
- Page 31 Para obtener asistencia relacionada con este producto, visite resideo.com, o comuníquese con el número gratuito del servicio de atención al cliente, llamando al 1-800-468-1502.
- Page 32 International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. 33-00100ES-03 Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
