EX-1116HMVS
HUB USB 3.1 (Gen1) in metallo a
16 porte con alimentazione da 1,5 A
per ciascuna porta e protezione da
sovratensione ESD da 15 KV
16 Port USB 3.1 (Gen1) Metal HUB
with 1,5A power for each port and
15KV ESD Surge Protection
Manual
Manuale D'uso
Vers. 1.0 / 27.09.18

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EX-1116HMVS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Exsys EX-1116HMVS

Summary of Contents for Exsys EX-1116HMVS

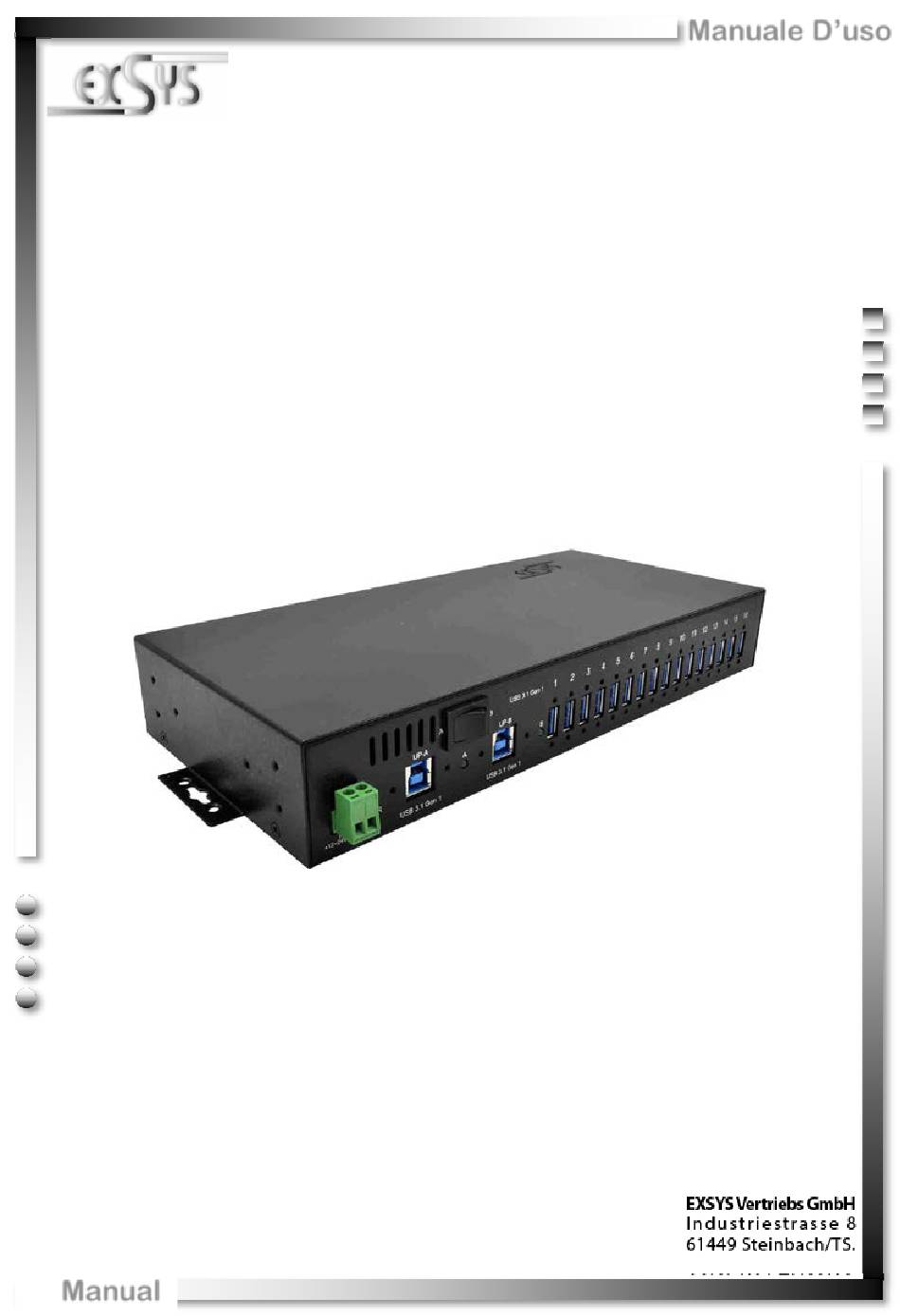

  • Page 1 Manuale D’uso EX-1116HMVS HUB USB 3.1 (Gen1) in metallo a 16 porte con alimentazione da 1,5 A per ciascuna porta e protezione da sovratensione ESD da 15 KV 16 Port USB 3.1 (Gen1) Metal HUB with 1,5A power for each port and 15KV ESD Surge Protection Vers.

  • Page 2: Table Of Contents

    Pulizia Dati Tecnici Disegno Tecnico INDEX Description Extent of Delivery Layout, Connections & Jumper Settings 10-11 Layout Connections 10-11 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 3: Descrizione

    Italiano 1. Descrizione L'EX-1116HMVS è un hub in struttura metallica USB 3.1 (Gen1) plug & play ad alta velocità per 16 dispositivi USB. L'EX-1116HMVS fornisce 16 porte USB TypeA per i dispositivi e 2 porte USB TypeB per i PC. Con l'interruttore a levetta si seleziona quale porta USB TypeB accedere ai dispositivi collegati.

  • Page 4: Struttura, Connettori & Settaggio Jumper

    (terra), questo potrebbe distruggere il tuo hardware!!! GND (Ground) +12V - 24V USB 3.1 (Gen1) TypeA: GND_DRAIN StdB_SSTX + StdB_SSTX+ Attenzione ! StdB_SSTX - StdB_SSTX - Non inserire mai la spina al contrario né forzarla. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 5: Settaggio Jumper

    3.3 Settaggio Jumper L'EX-1116HMVS viene fornito con l'impostazione Self-Power. Hai anche la possibilità con l'EX-1116HMVS di fornire alimentazione dal bus, per questo apri la custodia con le due viti su entrambi i lati. Successivamente è necessario impostare il ponticello JP1 da DIS (Disabilita) a ENA (Abilita).

  • Page 6: Installazione Hardware

    4. Installazione Hardware L'EX-1116HMVS viene fornito con l'impostazione Self-Power. Hai anche la possibilità con l'EX-1116HMVS di fornire alimentazione bus. Per questo apri la custodia con le due viti su entrambi i lati. Successivamente è necessario impostare il ponticello JP1 da DIS (Disabilita) a ENA (Abilita).

  • Page 7: Installazione Driver

    Nella zona dei collegamenti, assicurarsi che non rimangano fibre del panno nelle prese. Non utilizzare in nessun caso un panno umido o bagnato per la pulizia! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 8: Dati Tecnici

    -20° fino a 85° Celsius Dal 5% fino al 95% Umidità Rel. : +12 sino a +24 Volt Alimentazione: 308,00 x 130,00 x 44,00 mm Dimensione: 1800g Peso: 8. Disegno Tecnico © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 9: Description

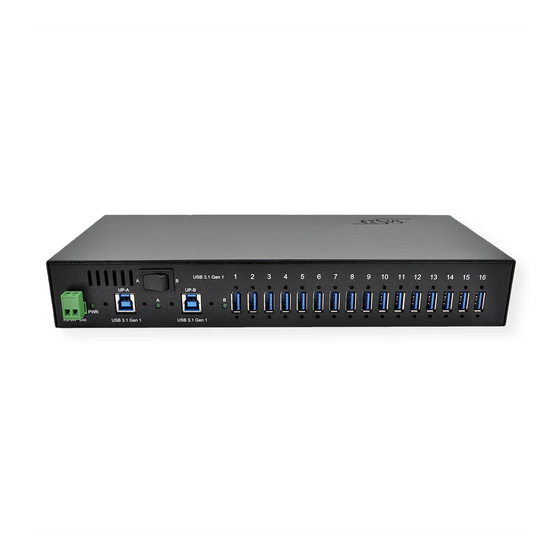

    English 1. Description The EX-1116HMVS is a plug & play high-speed USB 3.1 (Gen1) metal hub for 16 USB devices. The EX-1116HMVS provides 16 USB A-Ports for devices and 2 USB B-Ports for the PC’s. With the toggle switch you select which USB B-Port accesses to the connected devices.

  • Page 10: Layout, Connections & Jumper Settings

    Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +12V - 24V USB 3.1 (Gen1) A-Port: GND_DRAIN StdB_SSTX + StdB_SSTX+ StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 11: Layout

    The EX-1116HMVS comes with the setting Self-Power. You also have the possibility the EX-1116HMVS to supply Bus-Power. For this you open the case with the two screws on both sides. Then you must set the jumper JP1 from DIS (Disable) to ENA (Enable).

  • Page 12: Hardware Installation

    2. Connect the USB 3.1(Gen1) cable with the selected USB 3.0/3.1(Gen1) Upstream B- Port at the EX-1116HMVS and set the toggle switch to the position of the USB B-Port. 3. Connect the optional power supply to the Terminal Block at the Hub.

  • Page 13: Driver Installation

    In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 14: Technical Information

    32°F to 131°Fahrenheit Operating Temperature: -40°F to 185°Fahrenheit Storage Temperature: 5% to 95% Rel. Humidity: +12 to +24 Volt Power: 308,00 x 130,00 x 44,00 mm Size: 1800g Weight: 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
