Thank you for purchasing this PROJECT SOURCE product.
Questions, problems or missing parts?
Before returning, contact us on:
866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday or ascs@lowes.com.
SM21209

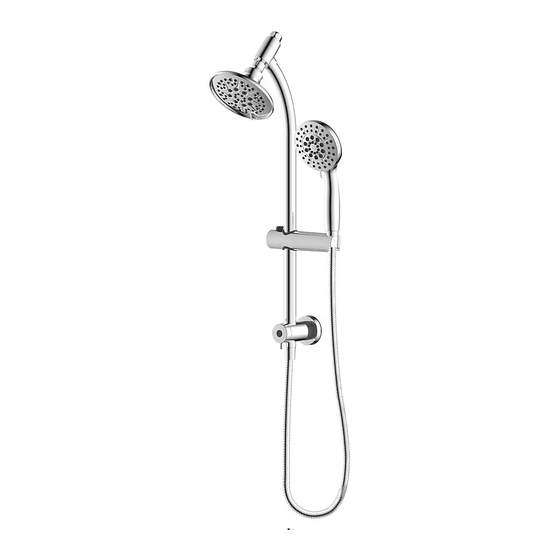

Combination Shower Head with Slide Bar
1
MODEL# 58101-X5501
ATTACH YOUR RECEIPT HERE
ITEM # 3704501
Español p. 9
