PROJECT SOURCE and PROJECT SOURCE &
Design are trademarks or registered trademarks of
LF, LLC. All rights reserved.
ATTACH YOUR RECEIPT HERE
Serial Number ____________________________ Purchase Date _________________________
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday.
BM19311

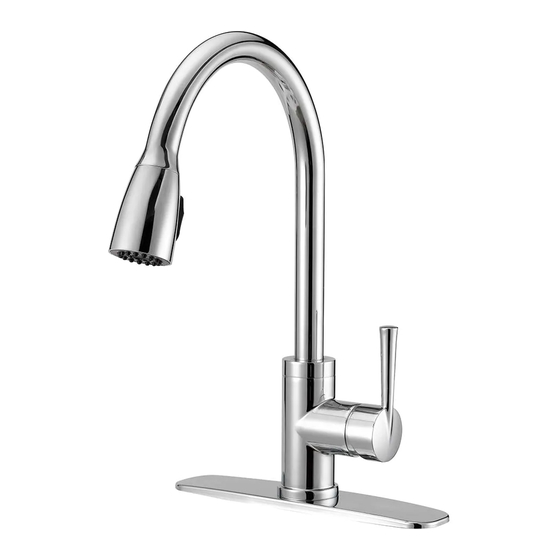

KITCHEN FAUCET
1
ITEM #80375155
#80375156
#0877823
#0877824
PULL-DOWN
MODEL #FP4AF260CP
#FP4AF260NP
Français p. 11
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Project Source FP4AF260CP
Summary of Contents for Project Source FP4AF260CP
- Page 1 ITEM #80375155 #80375156 #0877823 #0877824 PULL-DOWN KITCHEN FAUCET PROJECT SOURCE and PROJECT SOURCE & MODEL #FP4AF260CP Design are trademarks or registered trademarks of LF, LLC. All rights reserved. #FP4AF260NP Français p. 11 ATTACH YOUR RECEIPT HERE Serial Number ____________________________ Purchase Date _________________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-389-8827, 8 a.m.
-
Page 2: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY Spray Head (preassembled) Faucet body Water Supply Line (preassembled) Discharge tube (preassembled) Deck plate Putty plate Rubber washer Metal washer Lock nut (preassembled) Weight locator label (preassembled) Weight Spray hose (preassembled) Quick connector (preassembled) -
Page 3: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. WARNING • The product should be installed by a locally licensed plumber. • Please do not use plumber’s putty on plastic components. Use silicone caulk if sealant is required. •... - Page 4 ASSEMBLY INSTRUCTIONS Turn off water supply. Remove existing faucet if necessary. Unscrew lock nut (I) from shank of faucet body (B). Remove lock nut. 3a. Without deck plate installation: Install faucet body (B) through top of sink (not included).
- Page 5 ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS 3b. With deck plate installation: Place a bead of clear silicone sealant (not included) around the base of the putty plate (F). Place putty plate (F) and deck plate (E) on sink (not included). Insert faucet body (B) through deck plate (E). Unscrew preassembled screws on lock nut (I) until they are flush with the face of the lock nut (I).
- Page 6 ASSEMBLY INSTRUCTIONS Connect water supply lines (C) and tighten water supply nuts using two wrenches. Remove cap from discharge tube (D). Attach quick connector (M) to discharge tube (D). Pull down on quick connector (M) to ensure it is secure. NOTE: For removal, see “Quick Connector Removal.”...
- Page 7 ASSEMBLY INSTRUCTIONS Attach the weight (K) to cover the weight locator label (J) on the spray hose (L).Use a Phillips screwdriver to secure. To spout Locate here 10. Turn on water supply. OPERATING INSTRUCTIONS Remove spray head (A) from faucet body (B).
- Page 8 OPERATING INSTRUCTIONS Flush out any debris. Check for leaks. Replace spray head (A). QUICK CONNECTOR REMOVAL Push quick connector housing upward. Hold clip and housing together and pull downward. WARNING: Be careful in removal of quick connector so as not to cut hands.
-
Page 9: Care And Maintenance
CARE AND MAINTENANCE • Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Leak from under handle. Trim cap has come loose. Tighten the trim cap. -
Page 10: Warranty
WARRANTY The manufacturer warrants this faucet to be free from defects in workmanship and material present at time of shipment from the factory for a limited lifetime from the date of purchase. This warranty applies only to the original purchaser. The manufacturer agrees to correct such defects at no charge or, at our option, replace the faucet with a comparable or superior model. - Page 11 ARTICLE #80375155 #80375156 #0877823 #0877824 ROBINET DE CUISINE À BEC RÉTRACTABLE PROJECT SOURCE et PROJECT SOURCE & MODÈLE #FP4AF260CP Design sont des marques de commerce ou des marques de commerce déposées de LF, LLC. #FP4AF260NP Tous droits réservés. JOIGNEZ VOTRE REÇU ICI Numéro de série __________________________ Date d’achat _________________________...
-
Page 12: Contenu De L'emballage
CONTENU DE L’EMBALLAGE PIÈCE DESCRIPTION QUANTITÉ Tête de vaporisation (préassemblée) Corps du robinet Conduite d’eau (préassemblé) Tuyau d'évacuation (préassemblé) Applique Plaque à mastic Rondelle en caoutchouc Rondelle métallique Écrou de blocage (préassemblé) Étiquette d’emplacement du poids (préassemblée) Contrepoids Tuyau de douchette (préassemblé) Raccord à... -
Page 13: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler, d’installer ou d’utiliser l’article. AVERTISSEMENT • L’installation de ce produit doit être effectuée par un plombier qualifié. • N’appliquez pas de mastic de plomberie sur les pièces en plastique. En cas de besoin, utilisez du calfeutrant à... -
Page 14: Instructions Pour L'assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE Coupez l’alimentation en eau. Retirez le robinet existant, le cas échéant. Dévissez l’écrou de blocage (I) de la tige du corps du robinet (B). Retirez l'écrou de blocage. 3a. Installation sans l’applique : Insérez le corps du robinet (B) sur le lavabo (non inclus). - Page 15 INSTRUCTIONS POUR L’ASSEMBLAGE 3b. Installation avec l’applique : Appliquez un trait de scellant à base de silicone clair (non inclus) autour de la plaque à mastic (F). Placez la plaque à mastic (F) et l’applique (E) sur le lavabo (non inclus). Posez le corps du robinet dans l'applique (E).
- Page 16 INSTRUCTIONS POUR L’ASSEMBLAGE Raccordez les conduites d'alimentation en eau (C) et serrez les écrous d'alimentation en eau à l'aide de deux clés. Retirez le capuchon du tuyau d'évacuation (D). Attachez le raccord à branchement rapide (M) au tuyau d'évacuation (D). Tirez sur le raccord à...
- Page 17 INSTRUCTIONS POUR L’ASSEMBLAGE Fixez le poids (K) de façon à couvrir l’étiquette d’emplacement du poids (J) sur le tuyau de douchette (L) à l’aide d’un tournevis cruciforme. To spout Locate here 10. Ouvrez l’alimentation en eau. MODE D'EMPLOI Retirez la tête de vaporisation (A) du corps du robinet (B).
- Page 18 MODE D'EMPLOI Évacuez les débris. Vérifiez s’il y a des fuites. Replacez la tête de vaporisation (A). RETRAIT DU RACCORD À BRANCHEMENT RAPIDE Poussez le boîtier du raccord à branchement rapide du tuyau vers le haut. Tirez vers le bas tout en tenant la pince et le boîtier ensemble.
-
Page 19: Entretien
ENTRETIEN • Nettoyez l’article périodiquement à l’aide d’un linge doux. N’utilisez pas de nettoyant abrasif, de laine d’acier ni de produit chimique puissant; ceux-ci risquent de ternir le fini et leur utilisation annulera votre garantie. DÉPANNAGE PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE La poignée fuit. -
Page 20: Garantie
GARANTIE Le fabricant garantit le robinet contre les défauts de matériaux ou de fabrication présents au moment de l’expédition de l’usine pendant une période limitée à compter de la date d’achat. Cette garantie ne s’applique qu’à l’acheteur initial. Le fabricant convient de corriger un tel défaut sans frais ou, à...
