PROJECT SOURCE and logo design are
trademarks or registered trademarks of LF,
LLC. All rights reserved.
Serial Number
Purchase Date
Thank you for purchasing this PROJECT SOURCE product.
Questions, problems or missing parts?
Before returning, contact us on:
866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday or ascs@lowes.com.
SG24454

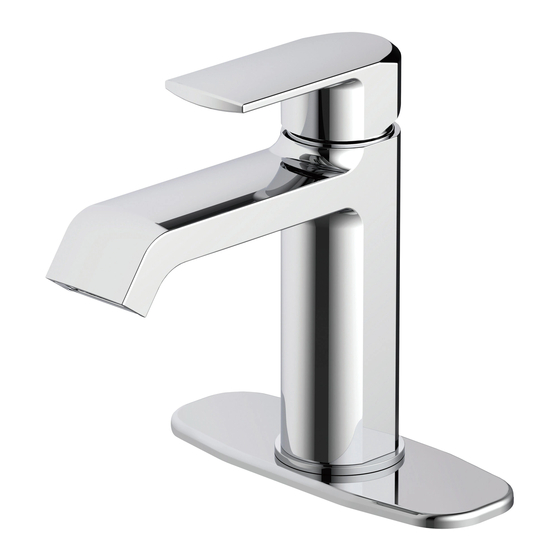

MODEL #FS6A0274CP
SINGLE-HANDLE
BATH FAUCET
ATTACH YOUR RECEIPT HERE
ITEM #5522535
#5649437
#5649434
#5649435
#FS6A0274NP
#FS6A0274BL
#FS6A0274CZ
Español p. 15
Advertisement
Table of Contents
Related Manuals for Project Source FS6A0274CP
Summary of Contents for Project Source FS6A0274CP
- Page 1 Español p. 15 ATTACH YOUR RECEIPT HERE Serial Number Purchase Date Thank you for purchasing this PROJECT SOURCE product. Questions, problems or missing parts? Before returning, contact us on: 866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday or ascs@lowes.com.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Package Contents ..........................3 Hardware Contents ..........................4 Safety Information ..........................4 Preparation ............................5 Assembly Instructions ........................... 6 Operating Instructions .......................... 9 Checking For Low Or Reduced Water Pressure ................. 10 Care and Maintenance ........................12 Troubleshooting .......................... -
Page 3: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Faucet body Main plunger Deck plate Rubber washer Putty plate Lock nut Rubber washer Drain assembly Metal washer Water supply line Lock nut... -
Page 4: Hardware Contents
HARDWARE CONTENTS (shown actual size) Aerator Wrench Qty. 1 SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. WARNING • The product should be installed by a locally licensed plumber. • Please do not use plumber’s putty on plastic components. Use silicone caulk if sealant is required. •... -
Page 5: Preparation
PREPARATION Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list. If any part is missing or damaged, do not attempt to assemble the product. Estimated Assembly Time: 12 minutes Tools Required for Assembly (not included): Adjustable wrench, Silicone sealant, Screwdriver Helpful Tools (not included): Supply stops, Supply tubing/fittings, Basin wrench, Safety goggles. -
Page 6: Assembly Instructions
ASSEMBLY INSTRUCTIONS 1. Turn off water supply. Remove existing faucet if necessary. 2. Unscrew lock nut (G) from shank of faucet body (A). Remove lock nut (G), metal washer (E) and rubber washer (D) from shank of faucet body (A). 3a.Without deck plate installation: Install faucet body (A) through top of sink (not included). - Page 7 ASSEMBLY INSTRUCTIONS 3b.With deck plate: Place a bead of clear silicone sealant (not included) around the base of the putty plate (C). Place the putty plate (C) and the deck plate (B) on sink (not included). Insert the faucet body (A) through the deck plate (B). 4.
- Page 8 ASSEMBLY INSTRUCTIONS 6. Attach supply lines (F) to shut-off valves and hand tighten. Using two wrenches (not included), finish with one-half turn. Do not overtighten. Red line Blue line Cold 7. Install the main plunger (H) and the drain assembly (K) above sink. From below sink, install the rubber washer (I) and lock nut (J).
-
Page 9: Operating Instructions
OPERATING INSTRUCTIONS 1. After installing drain, use an aerator wrench (AA) to remove aerator. Hardware Used Aerator Wrench 2. Turn on water supply. Flush out any debris and check for leaks around drain. 11-1 3. Replace aerator. Tighten with aerator wrench (AA). -
Page 10: Checking For Low Or Reduced Water Pressure
CHECKING FOR LOW OR REDUCED WATER PRESSURE 1. Close (shut off) the water supply to the faucet. 2. Use wrenches to loosen and remove supply hose. 3. Rinse the supply hose end with screen filter in a cup of water to flush loose sediment. Stubborn sediment can be removed with a small brush. - Page 11 CHECKING FOR LOW OR REDUCED WATER PRESSURE 4. Use two adjustable wrenches to connect and tighten the supply lines to the supply valves. Red line Blue line Cold 5. Turn on water supply.
-
Page 12: Care And Maintenance
CARE AND MAINTENANCE • Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Leaks underneath Locking nut has come loose. Tighten the locking nut. -
Page 13: Warranty
WARRANTY The manufacturer warrants this faucet to be free from defects in workmanship and material present at time of shipment from the factory for a limited lifetime from the date of purchase. This warranty applies only to the original purchaser. The manufacturer agrees to correct such defects at no charge or, at our option, replace the faucet with a comparable or superior model. -
Page 14: Replacement Parts List
REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at ascs@lowes.com. PART DESCRIPTION PART # Index Button A66D558 Metal Handle A079296 Trim Ring A508044 Adjusting Ring A104399... - Page 15 ADJUNTE SU RECIBO AQUÍ Número de serie Fecha de compra Gracias por comprar este producto PROJECT SOURCE. ¿Preguntas, problemas o piezas faltantes? Antes de devolver, contáctenos al: 866-389-8827, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este,...
- Page 16 ÍNDICE Contenido Del Paquete ........................17 Aditamentos ............................18 Información De Seguridad ........................18 Preparación ............................19 Instrucciones De Ensamblaje ......................20 Instrucciones De Funcionamiento ...................... 23 Comprobación De La Presión De Agua Baja O Reducida ..............24 Cuidado Y Mantenimiento ........................26 Solución De Problemas ........................
-
Page 17: Contenido Del Paquete
CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD Cuerpo del grifo Émbolo principal Placa de cubierta Arandela de goma Placa para masilla Contratuerca Arandela de goma Tubo de desagüe Arandela de metal Línea de suministro de agua Contratuerca... -
Page 18: Aditamentos
ADITAMENTOS (se muestran en tamaño real) Llave para aireador Qty. 1 INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. ADVERTENCIA • Un plomero certificado debe instalar este producto. • No utilice masilla de plomero en componentes plásticos. Si es necesario aplicar sellador, utilice masilla de calafateo de silicona. -
Page 19: Preparación
PREPARACIÓN Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas. Tiempo estimado de ensamblaje: 12 minutos Herramientas necesarias para el ensamblaje (no se incluyen): Llave ajustable, sellador de silicona. -
Page 20: Instrucciones De Ensamblaje
INSTRUCCIONES DE ENSAMBLAJE 1. Corte el suministro de agua. Si es necesario, retire el grifo existente. 2. Desenrosque la contratuerca (G) del vástago del cuerpo del grifo (A). Retire las contratuercas (G), la arandela de metal (E) y la arandela de goma (D) del vástago del cuerpo del grifo (A). - Page 21 INSTRUCCIONES DE ENSAMBLAJE 3b. Instalación con placa de cubierta: aplique un cordón de sellador de silicona transparente (no se incluye) alrededor de la placa para masilla (C). Coloque la placa para masilla (C) y la placa de cubierta (B) sobre el lavamanos (A) (no se incluye) e instale el grifo (B) a través de la parte superior del lavamanos.
- Page 22 INSTRUCCIONES DE ENSAMBLAJE 6. Fije las tuberías de suministro (F) a las válvulas de cierre y apriete a mano. Con dos llaves de tuercas (no se incluye), gire una media vuelta. No apriete Línea roja Línea azul demasiado. Caliente Fría 7.
-
Page 23: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO 1. Después de instalar el desagüe, usa una llave para aireador (AA) para retirar el aireador. Aditamentos utilizados Llave para aireador 2. Restablezca el suministro de agua.Enjuague para eliminar todos los residuos. Verifique si hay fugas. 11-1 3. -
Page 24: Comprobación De La Presión De Agua Baja O Reducida
COMPROBACIÓN DE LA PRESIÓN DE AGUA BAJA O REDUCIDA 1. Cierre el suministro de agua del grifo. 2. Utilice las llaves para aflojar y retirar la línea de suministro. 3. Enjuague el extremo de la línea de suministro con el filtro de malla en un vaso de agua para eliminar los sedimentos sueltos. - Page 25 COMPROBACIÓN DE LA PRESIÓN DE AGUA BAJA O REDUCIDA 4. Utilice dos llave ajustable para conecta y apretar las líneas de suministro de agua a las válvulas de suministro. Línea roja Línea azul Caliente Fría 5. Restablezca el suministro de agua.
-
Page 26: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO • Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y químicos agresivos, ya que pueden dañar el acabado y anular la garantía. SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA Goteo debajo de la La contratuerca está... -
Page 27: Garantía
GARANTÍA El fabricante garantiza que este grifo no presenta defectos en la mano de obra ni en los materiales presentes en el momento del transporte desde la fábrica durante un período limitado de por vida a partir de la fecha de compra. Esta garantía es válida sólo para el comprador original. El fabricante acepta reparar dichos defectos sin cargo o, según nuestro criterio, reemplazar el grifo por un modelo comparable o superior. -
Page 28: Lista De Piezas De Repuesto
LISTA DE PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 866-389-8827, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto con nosotros en ascs@lowes.com. PIEZA DESCRIPCIÓN PIEZA #...
