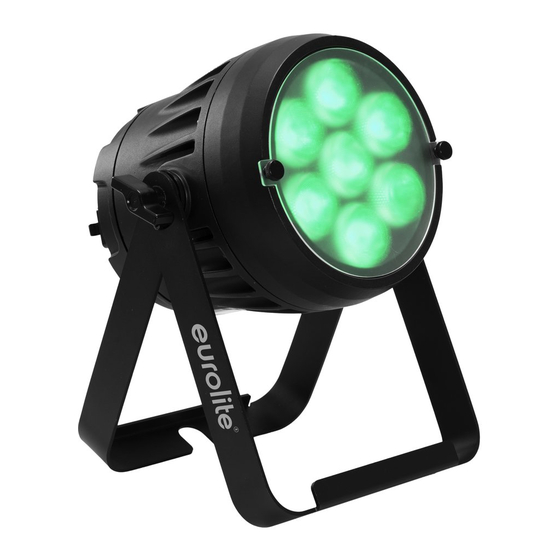

EuroLite AKKU IP PAR 7 QCL User Manual

Crmx mk2 led outdoor spot
Hide thumbs Also See for AKKU IP PAR 7 QCL:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
AKKU IP
PAR 7 QCL
CRMX MK2 LED Outdoor Spot
Bedienungsanleitung
User Manual
AKKU IP PAR 7 QCL CRMX MK2
Leistungsstarker IP65-AKKU-Scheinwerfer, RGBW-LEDs, CRMX, Frostfiltern und IR-Fernbedienung
Powerful IP65 rechargeable battery-powered spotlight with RGBW LEDs,
STAND
BATTERY
ALONE
POWERED
No. 41700793
www.eurolite.de
OFF
ON
PTY
1
PTY
2
PTY
3
FAV
FAV
FAV
PTY
1
2
3
4
FADE/
STROBE
COLOR
CC
WHITE
FLASH
JUMP
MASTER
REMOTE
STROBE
SLAVE
CONTROL
IP65
CR
MX, frost filter and IR remote control
DMX
CRMX
RGBW
6°/13°/20°
s

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AKKU IP PAR 7 QCL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EuroLite AKKU IP PAR 7 QCL

Summary of Contents for EuroLite AKKU IP PAR 7 QCL

  • Page 1 STROBE COLOR WHITE FLASH JUMP Bedienungsanleitung User Manual AKKU IP PAR 7 QCL CRMX MK2 Leistungsstarker IP65-AKKU-Scheinwerfer, RGBW-LEDs, CRMX, Frostfiltern und IR-Fernbedienung Powerful IP65 rechargeable battery-powered spotlight with RGBW LEDs, MX, frost filter and IR remote control STAND BATTERY MASTER...
  • Page 2 2/40 00150750.DOCX, Version 1.0...

  • Page 3: Table Of Contents

    OPERATION ..............................29 Stand-alone mode ............................29 Interconnecting several devices (master/slave operation) ................29 Control Board ............................... 30 EUROLITE IR-38 remote control ......................... 33 Wireless DMX operation ..........................34 DMX-controlled operation ..........................35 DMX Protocol ............................... 36 CLEANING AND MAINTENANCE ........................38 PROTECTING THE ENVIRONMENT ......................38...

  • Page 4: Einführung

    BEDIENUNGSANLEITUNG AKKU IP PAR 7 QCL CRMX MK2 LED-Outdoor-Spot GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.
  • Page 5 Produktmerkmale IP65-Akku-Scheinwerfer mit RGBW-LEDs, CRMX, Frostfiltern und IR-Fernbedienung Kabellos, flexibel und vielseitig einsetzbar • Geräuschloser Betrieb • Ansteuerbar über Stand-alone; Master/Slave Funktion; IR-Fernbedienung; DMX; W-DMX by • Wireless Solution; CRMX by LumenRadio; RDM Integrierter Drahtlos-Empfänger für CRMX-Betrieb • Betriebsdauer bis zu 9h je nach verwendetem Programm •...

  • Page 6: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur mobilen Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden und ist nicht dimmbar.
  • Page 7 • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden.

  • Page 8: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) Linse/LED (2) Infrarotsensor (3) Gewinde für den Frostfilter (4) Feststellschraube (5) Montageloch für den Haken (6) Stand-/Montagebügel (7) Fangseilöse (8) Control Board mit Bedientasten (9) Einschalttaste (10) DMX-Eingang (11) Netzausgang (12) Kensington-Sicherheitsanschluss MENU (13) Antenne ENTER DOWN (14) Netzeingang (15) DMX-Ausgang (16) Druckausgleichsmembran Hinweis: Die Netz- und DMX-Anschlüsse sind in korrekt gestecktem Zustand spritzwassergeschützt nach...

  • Page 9: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 10: Dmx512-Ansteuerung Über Kabelverbindung

    DMX512-ANSTEUERUNG ÜBER KABELVERBINDUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 12 Startadresse 23 DMX-Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über spezielle DMX-Anschlüsse, nach Schutzart IP65 ausgeführt sind.

  • Page 11: Akku Aufladen

    Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann im Standalone-Betrieb über das Control Board bedient werden oder per Fernbedienung (EUROLITE IR-38), DMX-Signal und CRMX-Signal angesteuert werden.

  • Page 12: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Drücken Sie die Menu-Taste, um das Hauptmenü aufzurufen. Durch Drücken der Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern.
  • Page 13 Interne Programme / Blackout Black Blackout Blau dunkel Rot Grün Blau Blau Gelb Pty 1 Pty 2 Cyan Magenta Gelb Blau Cyan Grün Blau Cyan Pty 3 Blau Magenta Magenta Gelb Pty 4 Rot Grün Blau Weiß Blau Weiß Rainbow Rot, Gelb, Grün, Weiß...
  • Page 14 Batt M60 BattM60 - 60% LED-Leistung im Akkubetrieb Batt M50 BattM50 - 50% LED-Leistung im Akkubetrieb Betriebsstunden Fix Hours (****) h **** - zeigt die Betriebsstunden des Geräts an. Auf dem Display erscheint “****”, “*“ steht für die Anzahl der Stunden. UID:29AA04 ****** RDM UID YES/NO...

  • Page 15: Fernbedienung Eurolite Ir-38

    Fernbedienung EUROLITE IR-38 Die IR-Fernbedienung steuert die folgenden Funktionen: Tasten Funktion Steuerung über IR-Fernbedienung ein/aus Pty1 Dimmerintensität der LED-Farben / Pty2 stufenlose RGBW-Farbmischung, Helligkeit mit + und - Pty3 Pty4 FADE COLOR STROBE JUMP FLASH WHITE Farbvoreinstellungen/Preset colors *, Helligkeit mit + und - Bevorzugte Farbeinstellung - Drücken Sie...

  • Page 16: Wireless-Dmx-Betrieb

    Wireless-DMX-Betrieb Mit CRMX können Sie flexibel Punkt-zu-Punkt- und Mehrpunktverbindungen über große Distanzen und in jeder Umgebung einrichten. Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Empfänger mit demselben Übertragungsprotokoll empfangen das HF-Signal und geben es als DMX-Signal aus.

  • Page 17: Dmx-Gesteuerter Betrieb

    DMX-gesteuerter Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 11 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4, 6 oder 8 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden.
  • Page 18 8-Kanal-Modus Kanal Wert Eigenschaft 0-255 Dimmer, Dimmerintensität von 0 bis 100 % 0-255 Rot, 0 - 100 % zunehmend Grün, 0 - 100 % zunehmend 0-255 0-255 Blau, 0 - 100 % zunehmend 0-255 Weiß, 0 - 100 % zunehmend 0-14 LEDs an 15-255...

  • Page 19: Reinigung Und Wartung

    Jump/Fade interne Programme 0-124 Farbwechsel Jump 125-249 Farbüberblendung Fade 250-255 Stromsparmodus, 50% Leistung Interne Programme Black - Blackout (kein internes Programm) 4-10 Pty 1 - Rot Grün Blau 11-17 Pty 2 - Cyan Magenta Gelb 18-24 Pty 3 - Rot Grün Blau Cyan Magenta Gelb 25-31 Pty 4 - Rot Grün Blau Weiß...

  • Page 20: Umweltschutz

    UMWELTSCHUTZ Informationen zur Entsorgung Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl.

  • Page 21: Zubehör

    EUROLITE KG-180S Kabelschloss zur Gerätesicherung mit Schlüssel Best.-Nr. 58010060 EUROLITE KG-180Z Kabelschloss zur Gerätesicherung mit Zahlenschloss Best.-Nr. 58010062 ROADINGER Flightcase 4x AKKU IP PAR 7 QCL WDMX mit Ladefunktion Best.-Nr. 31005182 EUROLITE IP XLR Set Stecker/Buchse 5pol Best.-Nr. 30208439 EUROLITE IR-38 Fernbedienung Best.-Nr.

  • Page 22: Introduction

    USER MANUAL AKKU IP PAR 7 QCL CRMX MK2 LED Outdoor Spot DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing.

  • Page 23: Product Features

    Product features IP65 battery-powered spotlight with RGBW LEDs, CRMX, frost filters and IR remote control Cordless, flexible and versatile • Silent operation • Control via stand-alone; Master/slave function; IR remote control; DMX; W-DMX by wireless solution; • CRMX by LumenRadio; RDM Integrated wireless receiver for CRMX operation •...

  • Page 24: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This product is designed to light indoor and outdoor areas and is IP65 rated. It can be mounted and operated in indoor and outdoor areas and is not dimmable.
  • Page 25 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is +10 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 70°C during use. Avoid contact by persons and materials. •...

  • Page 26: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Lens/LED (2) Infrared sensor (3) Thread for the frost filter (4) Fixation screw (5) Mounting hole for the clamp (6) Floor stand/mounting bracket (7) Safety eyelet (8) Control Board with operating buttons (9) Power button (10) DMX input (11) Power output MENU...

  • Page 27: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor by unfolding the brackets or fastened to a truss or similar rigging structure.

  • Page 28: Dmx512 Control Via Cable Connection

    DMX512 CONTROL VIA CABLE CONNECTION Device 1 Device 2 Device 3 Starting Address 1 Starting Address 12 Starting Address 23 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides special DMX connectors, which are designed according to protection class IP65.

  • Page 29: Charging The Rechargeable Battery

    The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and controlled via remote control (EUROLITE IR-38), DMX signal and CRMX signal.

  • Page 30: Control Board

    Control Board The Control Board offers several features: you can easily set the starting address, run the pre-programmed program or select a DMX channel mode. The main menu is accessed by pressing Menu. Browse through the menu by pressing Up or Down. Press Enter in order to select the desired menu.
  • Page 31 Internal programs / blackout Black Blackout Blue Dark Pty 1 Red Green Blue Blue Yellow Pty 2 Cyan Magenta Yellow Blue Cyan Red Green Blue Cyan Pty 3 Blue Magenta Magenta Yellow Pty 4 Red Green Blue White Blue White Rainbow Red, Yellow, Green, Cyan,...
  • Page 32 Batt M60 BattM60 – 60% LED power in battery mode Batt M50 BattM50 – 50% LED power in battery mode Operating hours ****.- displays the fixture hours. The display shows “****”, “*“ stands for Fix Hours (****) h the number of hours. UID:29AA04 ****** RDM UID Def.Set...

  • Page 33: Eurolite Ir-38 Remote Control

    EUROLITE IR-38 remote control The IR remote control has the following functions: Buttons Function IR remote control on/off Pty1 Dimmer intensity of the LED colors / Pty2 stepless RGBW color mixture, brightness with Pty3 + and - Pty4 FADE STROBE...

  • Page 34: Wireless Dmx Operation

    Wireless DMX operation CRMX allows creating reliable point-to-point and multipoint installations over large distances and in any environment. The DMX signal is fed to a transmitter which sends it via RF. Receivers with the same transmission protocol receive the RF signal and distribute it as a DMX signal. Adaptive frequency hopping enables interference-free operation alongside Bluetooth and Wi-Fi.

  • Page 35: Dmx-Controlled Operation

    DMX-controlled operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 11 control channels. However, it can also be switched to a mode with 3, 4, 6 or 8 channels, if different functions are required. To be able to operate the device with a DMX controller, the device must be set to "Slave"...

  • Page 36: Dmx Protocol

    DMX Protocol 3-channel mode Channel Value Feature 0-255 Red, Green and Blue color mixing White, 0 - 100 % increasing 0-255 0-255 Dimmer, 0 - 100 % increasing 4-channel mode Channel Value Feature 0-255 Red, 0 - 100 % increasing Green, 0 - 100 % increasing 0-255 0-255...
  • Page 37 11-channel mode Channel Value Feature Dimmer, dimmer intensity from 0 to 100 % 0-255 Red, 0 - 100 % increasing 0-255 Green, 0 - 100 % increasing 0-255 Blue, 0 - 100 % increasing 0-255 0-255 White, 0 - 100 % increasing 0-14 LEDs on 15-255...

  • Page 38: Cleaning And Maintenance

    165-171 WD - White Dark 172-178 WY - White Yellow 179-185 WC - White Cyan 186-192 WM - White Magenta 193-199 YD - Yellow Dark 200-206 YC - Yellow Cyan 207-213 YM - Yellow Magenta 214-220 YW - Yellow White 221-227 CD - Cyan Dark 228-234...

  • Page 39: Technical Specifications

    EUROLITE KG-180S Cable Lock Anti-theft Protection with Key No. 58010060 EUROLITE KG-180S Cable Lock Anti-theft Protection with Combination Lock No. 58010062 ROADINGER Flightcase 4x AKKU IP PAR 7 QCL WDMX with charging function No. 31005182 EUROLITE IP XLR plug/socket 5pin No. 30208439 EUROLITE IR-38 Remote Control No.
  • Page 40 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00150750 Version 1.0 Publ. 08/12/2023...
