Dostmann Electronic P795 Series Operating Instruction

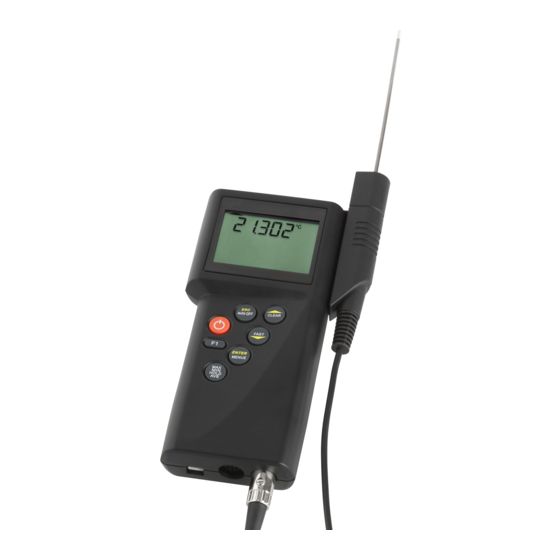

Precision 2-channel hand-held measuring instrument
Hide thumbs Also See for P795 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
P795 / P795B
Präzisions-2-Kanal-Handmessgerät
Precision 2-channel hand-held
measuring instrument
Instrument de mesure portatif de haute
précision à double canal
www.dostmann-electronic.de
Bedienungsanleitung
Operating Instruction
Mode d'emploi
3
12
20

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P795 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Dostmann Electronic P795 Series

Summary of Contents for Dostmann Electronic P795 Series

  • Page 1 P795 / P795B Präzisions-2-Kanal-Handmessgerät Precision 2-channel hand-held measuring instrument Instrument de mesure portatif de haute précision à double canal Bedienungsanleitung Operating Instruction Mode d‘emploi www.dostmann-electronic.de...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis I. Sicherheitshinweise 1. Handhabung/ Einleitung 1.1. Hinweise 1.2. Inbetriebnahme 1.3. Ein-/Ausschalten 1.4. Menüstruktur 1.4.1 Einheiten-Umschaltung (Unit) 1.4.2 Differenztemperatur (L in2) 1.4.3 Kalibriermodus (CAL) 1.4.4 Kanalaktivierung (Chnl) 1.4.5 Speicherbedienung (Lo6) 1.4.6 Bluetooth (bLE) nur bei P795B 1.5. Speicherabfrage (HOLD/MAX/MIN/AVG) 1.6. Messzyklus ändern (FAST-Taste) 1.7.

  • Page 3: Handhabung/ Einleitung

    1. Handhabung/ Einleitung 1.4.1 Einheiten-Umschaltung °C, °F und Ohm (Unit) Unit = Einheit 1.1 Hinweise Messeinheit Temperatur (°C=Celsius, °F=Fahrenheit, o=Ohm) - Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel Drücken Sie die Taste (ENTER/MENUE) und wählen Sie Unit mit verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben. Hilfe der Pfeiltasten ( ) aus, danach drücken Sie (ENTER/MENUE) - Messgerät an einem trockenen und sauberen Ort aufbewahren.
  • Page 4 Beispiel einer 1-Punktkalibrierung: Bestätigen Sie 1-Punktkalibrierung 1 P mit (ENTER/MENUE). Auf dem Display MENUE erscheint CALC. Sobald der Messwert stabil steht bestätigen Sie mit (ENTER/ MENUE). In der ersten Displayzeile wird der zuletzt angezeigte Messwerte Unit L in 2 ChnI eingefroren, in der 2.

  • Page 5: Speicherabfrage (Hold/Max/Min/Avg)

    1.4.4 Messkanäle aktivieren/deaktivieren / (Chnl) 1.4.6 Bluetooth aktivieren/deaktivieren / (bLE) nur bei P795B Chnl = Channel = wählen bLE = Bluetooth = off / on Drücken Sie die Taste (ENTER/MENUE) und wählen Sie Chnl mit Hilfe der Drücken Taste (ENTER/MENUE) °C Pfeiltasten ( ) aus, danach drücken Sie (ENTER/MENUE) erneut.

  • Page 6: Auto-Off-Funktion

    1.7 AUTO-OFF-Funktion 3. Fehlermeldungen dAoF = Disable Auto-off Bei Fehlbedienungen oder Gerätestörungen unterstützt das Gerät den Bediener EAoF = Enable Auto-off durch folgende Fehlermeldungen: Drücken Sie die Taste (ESC/AUTO-OFF) für ca. 3 Sekunden. Auf dem Display wird EAoF angezeigt. Die Auto-Off-Funktion ist jetzt aktiviert. Das Messgerät Error Bedeutung schaltet sich jetzt nach ca.
  • Page 7 Vermeiden Sie die Vermüllung der Umwelt und lassen Sie Batterien oder - Batteries must not be thrown into a fire, short-circuited, taken apart or batteriehaltige Elektro- und Elektronikgeräte nicht achtlos liegen. Die getrennte recharged. Risk of explosion! Sammlung und Verwertung von Batterien und Akkus leisten einen wichtigen Beitrag - Low batteries should be changed as soon as possible to prevent damage zur Entlastung der Umwelt und Vermeidung von Gefahren für die Gesundheit.
  • Page 8 1.4.1 Measuring unit switching °C, °F and Resistance (Ohm’s) (Unit) 1) Standard calibration according to DIN EN 60751 / [CoFF] Unit = Measuring unit Use the up and down keys ( ) to select (CoFF). Push (ENTER/MENUE) to Measuring unit temperature (°C=Celsius, °F=Fahrenheit; o=Ohm) confirm. Push (ESC) to revert back to the measuring mode.
  • Page 9 4) Calibration e.g. according to the Callendar van Dusen / oP 3 1 second 1 minute By using Option 3 you are able to activate coefficients according to EN60751 2 seconds 2 minutes (R0, A, B, C). The coefficients have to be calculated using special software on 5 seconds 5 minutes a PC (e. g. P7_CALC). Before you are able to activate this option you have to 10 S 10 seconds 10 M...
  • Page 10 Attention: Press (FAST/ ) key to change the measuring rate. By using the Filter-Mode Please do not dispose of old electronic devices and empty batteries in household the instrument is performing a moving aver-age to stabilize the dispayed measu- waste. To protect the environment, take them to your retail store or to appropriate rements.
  • Page 11 Table des matières 1. Utilisation / introduction 1.1 Astuces I. Consignes de sécurité - Pour nettoyer l’instrument de mesure, n’utilisez pas de détergent agressif mais un chiffon sec ou humide.. 1. Handhabung/ Einleitung - Rangez l’instrument de mesure dans un endroit sec et propre. 1.1.
  • Page 12 °C ou °F seront maintenant affichés sur le côté droit de l‘écran. La lettre o (pour 1) Etalonnage DIN EN 60751 / [CoFF] ohm) s’affiche en vue de la sélection dans la partie inférieure droite de l‘écran. Sélectionnez (CoFF) à l’aide des boutons fléchés ( ). Validez le réglage Choisissez l’uni-té souhaitée à l’aide des boutons fléchés ( ) et validez avec souhaité avec (ENTER/MENUE). Le bouton (ESC) vous permet d’accéder de (ENTER/MENUE). Le bouton (ESC) vous permet d’accéder de nou-veau au nouveau au mode de mesure.
  • Page 13 4) Etalonnage selon par ex. Callendar et van Dusen / oP 3 1 Seconde 1 Minute L’option 3 sert à activer les coefficients d’étalonnage selon par ex. Callendar et 2 Secondes 2 Minutes van Dusen (R0,ABC). Les coefficients d’étalonnage doivent être au préalable 5 Secondes 5 Minutes transférés à l’instrument de mesure via un PC. Un logiciel P7_CALC est 10 S 10 Secondes 10 M...
  • Page 14 FAST-Mode: reduzierte Auflösung être échangée. Ensuite il faut assembler et visser les parts (0,01 dans la plage de -199,99 à +199,99) selon l’image en annexe. Filter-Mode: höchste Auflösung (0,001 dans la plage de -199,999 à +199,999) Attention: En mode Filter, la valeur de mesure affichée se stabilise Les vieux appareils électroniques et piles usagées ne doivent pas être jetées en établissant une moyenne de plusieurs valeurs de mesure.
  • Page 15 E-Mail: info@dostmann-electronic.de Internet: www.dostmann-electronic.de Technische Änderungen vorbehalten ● Nachdruck auch auszugsweise untersagt Stand02 2402CHB ● © DOSTMANN electronic GmbH Technical changes, any errors and misprints reserved ● Reproduction is prohibited in whole or part Stand02 2402CHB ● © DOSTMANN electronic GmbH Tous droits réservés ●...
