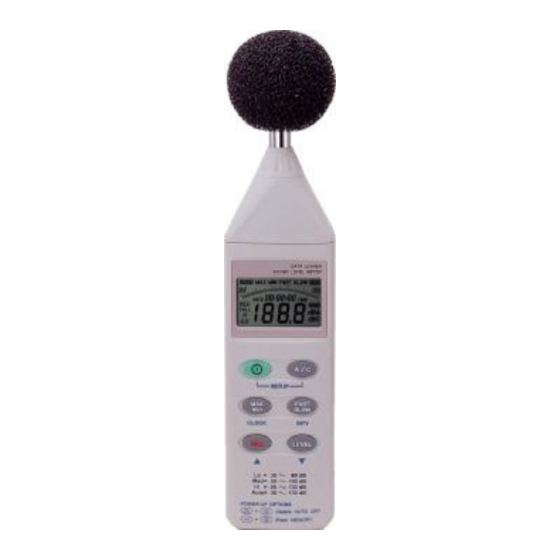

Dostmann Electronic 5020-0322 Instruction Manual

Sound level meter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BEDIENUNGSANLEITUNG
(INSTRUCTION MANUAL)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 5020-0322 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dostmann Electronic 5020-0322

Summary of Contents for Dostmann Electronic 5020-0322

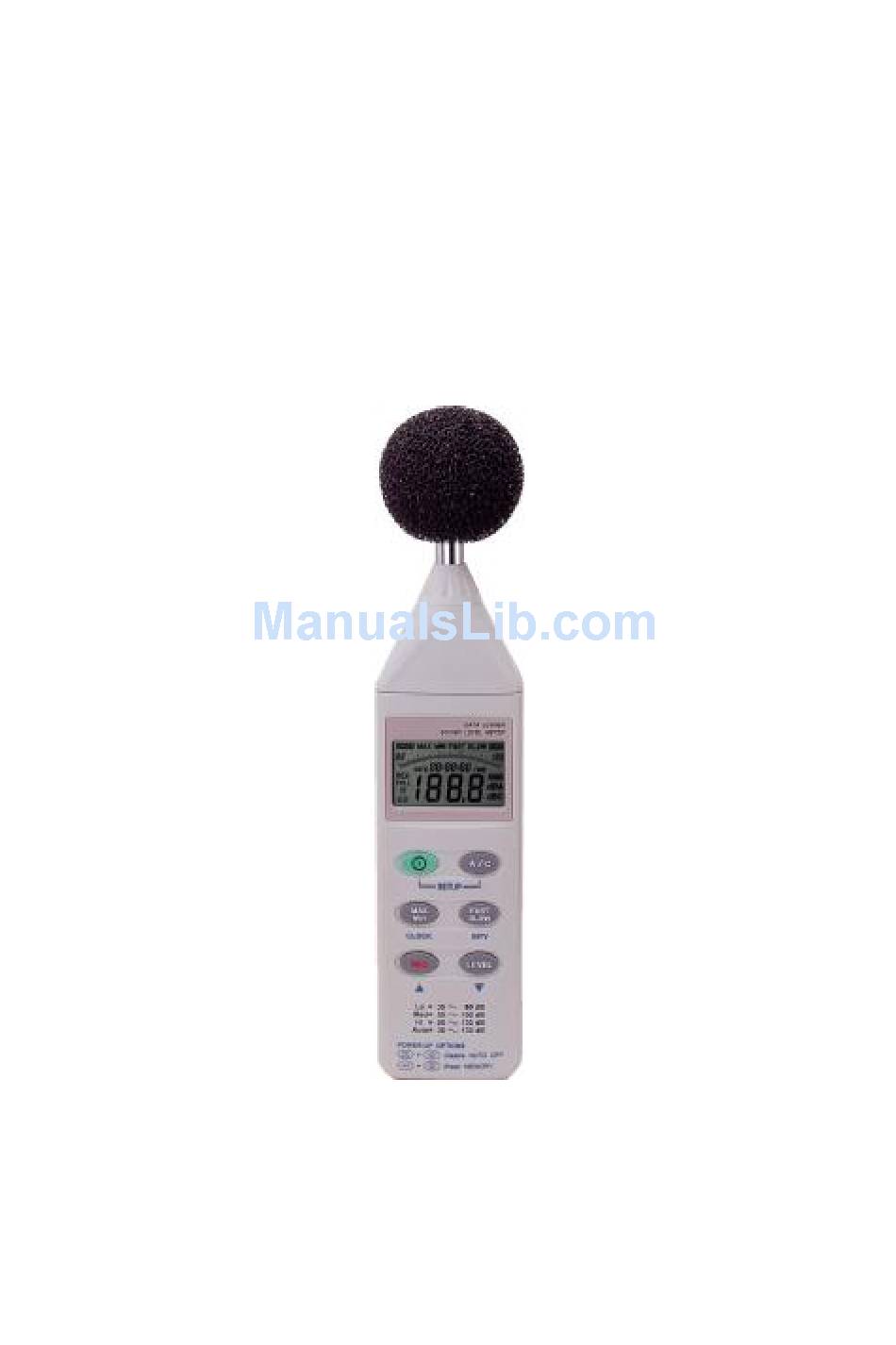

  • Page 1 BEDIENUNGSANLEITUNG (INSTRUCTION MANUAL)

  • Page 2: Table Of Contents

    DATA LOGGER SOUND LEVEL METER INHALTSVERZEICHNIS Titel Seite SICHERHEITSINFORMATIONEN Sicherheitssymbole ALLGEMEINE BESCHREIBUNG III. SPEZIFIKATION FUNKTIONEN UHR UND EINSTELLUNGEN KALIBRIERUNG VII. GERÄTEVORBEREITUNG VIII. MESSVORBEREITUNGEN MESSUNG Softwareeinstellung TestLink SE-322 Verwendung der Mikrofonverlängerung...

  • Page 3: Sicherheitsinformationen

    DATA LOGGER SOUND LEVEL METER I. SICHERHEITSINFORMATIONEN Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen § Relative Feuchtigkeit max. = 90% rH §...

  • Page 4: Spezifikation

    DATA LOGGER SOUND LEVEL METER III. SPEZIFIKATION Standards: IEC651 Type2, ANSI S1.4 Type2 Frequenzbereich : 31.5Hz ~ 8KHz Messbereich : 30 ~ 130dB Wichtung/Bewertung : A / C Mikrophon: 1/2 inch Electret Kondensor Mikrophon Display1 : LCD, 4-stellig Auflösung: 0.1dB Werteerneuerung: 0.5 s Display2 : 50 Segment Bargraph...

  • Page 5: Funktionen

    DATA LOGGER SOUND LEVEL METER Arbeitsfeuchte: 10 bis 90% rH Lagertemperatur: -10 ... 60 °C ( 14 ... 140 °C ) Lagerfeuchte: 10 bis 75%rH Dimensionen: 275 (L) × 64 (W) × 30 (H)mm Gewicht: 285g (inkl. Batterie) Zubehör: 9V Batterie, Tragetasche, Schraubendreher, Bedienungsanweisung.
  • Page 6 DATA LOGGER SOUND LEVEL METER (1) Windschutz Wenn Sie bei Windgeschwindigkeit > 10m/s messen, verwenden Sie bitte den Windschutz auf dem Mikrofon (2) Display Symbol Funktion Maximalanzeige Minimalanzeige Überbereichsanzeige Unterbereichsanzeige FAST Schnelle Antwort SLOW Langsame Antwort A-Bewertung C-Bewertung Bereichswahl Batterie “schwach” Unterbereich 20dB (3) Betrieb Der (1) schaltet das Gerät und die Hintergrundbeleuchtung an und...
  • Page 7 DATA LOGGER SOUND LEVEL METER (4) MAX / MIN Halte-Taste Durch Drücken dieser Taste wird nur der Max-Wert angezeigt. Der aktuelle Wert ist nur noch durch die Bargraph-Anzeige zu sehen. Durch weiteres Drücken der Max/Min-Taste wird nur der Min-Wert angezeigt. Um diesen Modus zu deaktivieren, halten Sie die Taste 2s lang fest.

  • Page 8: Uhr Und Einstellungen

    DATA LOGGER SOUND LEVEL METER (12) Signalausgabe AC: 1 Vrms, jeweils anliegend beim Maxwert eines jeden Messbereiches (verwendet wird Übertragung Standard-Koaxialkabel 3,5 mm) Bemerkung: Im “Auto” Level-Bereich müssen Sie “Lo” oder “Med” oder “Hi” – Bereichswahl vorgeben. DC: 10mV/dB Ausgangsimpedanz 1 KΩ (verwendet wird zur Übertragung ein Standard-Koaxialkabel 3,5 (13) Externer DC 9V-Eingang für Adapter-Spannungsversorgung (14) Gewindebohrung zur Montage eines Stativs...

  • Page 9: Kalibrierung

    DATA LOGGER SOUND LEVEL METER month : day : hour : minute” (Jahr, Monat, Tag, Minute). Dann drücken Sie die “MAX MIN”(Uhr) – Taste noch einmal, um den Vorgang zu beenden. Aufnahmeeinstellungen: 1: Drücken u. halten Sie die “A/C” – Taste und schalten das Gerät ein: 2: Wählen Sie “FAST/SLOW"(INTV): 3: Drücken Sie "REC"...

  • Page 10: Gerätevorbereitung

    DATA LOGGER SOUND LEVEL METER (1) Stellen Sie das Gerät wie folgt ein: Display = dBA, zeitl. Bewertung = FAST, Messmodus: Mode- Funktion ausstellen, Messbereich: 50 … 100dB (2) Stecken Sie das Gerät mit der Mikrofonspitze in die Öffnung des Kalibrators.

  • Page 11: Messung

    DATA LOGGER SOUND LEVEL METER IX. MESSUNG (1) Schalten Sie das Gerät ein und wählen Sie die von Ihnen gewünschten Parameter und Einstellungen aus. Standardmäßig wird die A-Bewertung verwendet, um dem menschlichen Hörempfinden nahe zu kommen. (2) Halten Sie das Messgerät in Richtung der Schallquelle (3) Wenn Sie die Min-Max-Hold-Funktion angewählt haben, halt das Gerät diese Werte...
  • Page 12 DATA LOGGER SOUND LEVEL METER Ÿ Installation TestLink: empfehlen alle anderen Anwendungen Installationsstart zu schließen. Bitte stecken Sie nicht den USB-Stecker vor der Installation in den PC. Bitte legen Sie die Installations-CD in das Laufwerk ein. Das Installationsprogramm startet automatisch. Falls nicht, bitte rufen Sie über die Startleiste den Menüpunkt „Ausführen“...
  • Page 13 DATA LOGGER SOUND LEVEL METER Wählen Sie die Option “Hardware” aus und klicken dann auf “Gerätemanager”. Wählen Sie in der Liste “Ports” bzw. “ser. Eingänge” (+ Symbol) aus und klicken das + Symbol an. Kontrollieren Sie ob in der Liste “CP2101 USB to UART Bridge Controller”...
  • Page 14 DATA LOGGER SOUND LEVEL METER Ÿ Haupt-Menü File | Open - … öffnet Dateien von der Diskette Save – Speichert die Bildschirmdaten auf der Diskette Print – Druckt die aktuelle Bildschirmoberfläche aus Printer Setup – Sie können den Drucker auswählen File | Exit: Beendet das Programm.
  • Page 15 DATA LOGGER SOUND LEVEL METER - Das Drücken dieser Schaltfläche verwandelt den Cursor in ein Kreuz – mit dem Kreuz können Sie Markierungen vornehmen - Das Drücken dieser Schaltfläche verwandelt den Cursor in ein “I”-Zeichen - Farbgrafik - Graustufen-Grafik Sie können den schwarzen Pfeil zum “zoomen” benutzen. Bei “Doppel-Klicken”...
  • Page 16 DATA LOGGER SOUND LEVEL METER Beispiel folgend: Durch Anklicken eines Datensatzes holen Sie ihn sich auf den Bildschirm § Tutorial – Online - Schnellstart (1.) Aufnahme von Daten in Echtzeit in Wellenform 1. Schalten Sie das Gerät ein und verbinden Sie es mit dem PC 2.
  • Page 17 DATA LOGGER SOUND LEVEL METER klicken Sie auf das - Zeichen. 2. Sie erhalten dann einige Speichermöglichkeiten zur Auswahl (Dateiname, Format usw.). Die gewonnenen Daten können auch in anderen Programmen, wie Microsoft Excel, geöffnet werden (ebenfalls die Grafiken). (3.) Wie lädt und speichert man Datensätze, die mit der Datenlogger-Funktion des Messgerätes erfasst und im Gerät abgespeichert sind? 1.

  • Page 18: Verwendung Der Mikrofonverlängerung

    DATA LOGGER SOUND LEVEL METER Daten werden Übertragen) § Fehlermöglichkeiten (1.) Anzeige „NO CONNECTION“ Es kann sein, dass die seriellen Schnittstellen durch andere Anwendungen benutzt werden à schließen Sie alle Anwendungen und starten Sie den PC neu. (2.) Datenübertragungsfehler Dies kann an einer zu kurzen Antwortzeit bestimmter Notebooks oder PC’s liegen.
  • Page 19 DATA LOGGER SOUND LEVEL METER CONTENTS Title Page SAFETY INFORMATION Environment conditions Maintenance & Clearing Safety symbols GENERAL DESCRIPTION III. SPECIFICATIONS NAME AND FUNCTIONS CLOCK & INTV SETUP DataLogger Clock Setup Recording Interval Setup Auto Power Off CALIBRATION PROCEDURES VII. MEASUREMENT PREPARATION VIII.

  • Page 20: Safety Information

    DATA LOGGER SOUND LEVEL METER I. SAFETY INFORMATION Read the following safety information carefully before attempting to operate or service the meter. Use the meter only as specified in this manual; otherwise, the protection provided by the meter may be impaired. Environment conditions §...

  • Page 21: Specifications

    DATA LOGGER SOUND LEVEL METER III. SPECIFICATIONS Standard applied: IEC651 Type2, ANSI S1.4 Type2. Frequency range: 31.5Hz ~ 8KHz Measuring level range: 30 ~ 130dB Frequency weighting: A / C Microphone: 1/2 inch electret condenser microphone Display: Digital display: 4 digits Resolution: 0.1dB Display Update:...

  • Page 22: Name And Functions

    DATA LOGGER SOUND LEVEL METER AC adapter: Voltage 9 VDC ( 8-15VDC Max ) Supply current : > 30mADC pin → Ground Socket: Casing → Positive External Diameter → 3.5mm Internal Diameter → 1.35mm Electromagnetic Compatibility: RF field = 3V/m Total accuracy = specified accuracy + 0.5dB Operation temperature: 0 to 40°C ( 32 to 104°C ) Operation humidity:...
  • Page 23 DATA LOGGER SOUND LEVEL METER (1) Windscreen If you operate at wind speed over 10m/sec, please put protective accessories in front of the microphone. (2) Display SYMBOL FUNCTION 4 digits Maximum indication Minimum indication Over range Under range FAST Fast response SLOW Slow response A-Weighting...
  • Page 24 DATA LOGGER SOUND LEVEL METER Press it again for moment to turn ON or OFF backlight. Press and hold this button 3 second to turn OFF the power. Note: When the user power it on, the LCD will show how much memory space is available to use.

  • Page 25: Clock & Intv Setup

    DATA LOGGER SOUND LEVEL METER (11) RS-232 Interface: The RS-232 signal output is a 9600 bps N, 8, 1 serial interface. (12) Signal output terminal AC: 1 Vrms Corresponding to each range step. Output impedance 100Ω Output signal by standard 3.5mm coaxial socket signal on pin. Note: At “Auto”...

  • Page 26: Clock Setup

    DATA LOGGER SOUND LEVEL METER § Clock Setup : 1: press and hold “A/C” button and then power on the meter: 2: press “MAX MIN”(clock) button: 3: press "REC" ▲ or "LEVEL" ▼ to increase or decrease number, press “MAX MIN”(clock) to adjust next item.

  • Page 27: Calibration Procedures

    DATA LOGGER SOUND LEVEL METER VI. CALIBRATION PROCEDURES § Using a standard Acoustic Calibrator ( 94dB , 1KHz Sine wave ) Acoustic Calibrator SETUP FAST Screwdriver SLOW CLOCK INTV LEVEL Lo = 30 80 dB Med= 50 100 dB Hi = 80 130 dB Auto= 130 dB...

  • Page 28: Measurement Preparation

    DATA LOGGER SOUND LEVEL METER VII . MEASUREMENT PREPARATION Battery Loading Remove the battery cover on the back and put in one 9V Battery. Battery Replacement When the battery voltage drops below the operating voltage, this symbol will appear . Replace 9 Volt battery. AC Adapter Connection When the AC adapter is used , insert the plugs of the adapter into the DC9V connector on the side panel.

  • Page 29: Setup Testlink Se-322 (Sound Level Meter) - Usb Interface Software

    DATA LOGGER SOUND LEVEL METER (4) Hold the instrument comfortably in hand or fix on tripod and point the microphone at the suspected noise source, the sound pressure level will be displayed. (5) When MAX MIN ( maximum, minimum hold ) mode is chosen. The instrument captures and holds the maximum and minimum noise level for a long period using any of the time weightings and ranges.
  • Page 30 DATA LOGGER SOUND LEVEL METER Ÿ Install TestLink: 1.) We recommend close all other application before installing driver. 2.) We recommend not plug connector to USB port before installation. 3.) Insert setup CD disk to CD disk drive, installation will execute automatically.
  • Page 31 DATA LOGGER SOUND LEVEL METER 7.) Choose “Hardware” option and click “Device Manager” button, click “+” symbol on the left side of Ports (COM &LPT), if the divice “CP2101 USB to UART Bridge Controller (COMx)” is in the list, the connector is ready to work.
  • Page 32 DATA LOGGER SOUND LEVEL METER § Main Menu File | Open - Retrieve files from the disk. Save - Save the active window (when the caption bar is highlighted) data to the disk. Print - Print the data of the active window (graph or list). Printer Setup - Select printer.
  • Page 33 DATA LOGGER SOUND LEVEL METER - When selected, the mouse cursor will become a cross sign when moving to the graph, click on the graph to mark a cross sign on the graph. - When selected, the mouse cursor will become a "I" sign when moving to the graph, click on the graph to annotate.
  • Page 34 DATA LOGGER SOUND LEVEL METER DataLogger When you have Sound Level DATA LOGGER meter connected to PC and select "DataLogger" from main menu or click from tool bar to load recoreded data from the meter and there will be a progress indicator to show the loading progress.
  • Page 35 DATA LOGGER SOUND LEVEL METER It will transfer first data set to graph and tabular on the right hand side every time after you load recorded data from the Sound Level Meter and you can click at any data set to change the set for graph. On the right hand side is the waveform graph and statistic of the data set you choose.
  • Page 36 DATA LOGGER SOUND LEVEL METER 2. There will be a save dialog window for you to choose the file name and file type to save.There are three types of file name you can choose, binary file(*.ghf), text file(*.txt) and EXCEL format file(*.csv).
  • Page 37 DATA LOGGER SOUND LEVEL METER 4. Connect the Sound Level Meter to PC 5. Start SE322 program. 6. Choose Data Logger from main menu or click from tool bar. 7. In reference to Data Logger , see DataLogger.
  • Page 38 DATA LOGGER SOUND LEVEL METER § Frequently Asked Question 1. I had connected Sound Level Meter to PC serial port and turned meter power on, but it still show "NO CONNECTION". Answer: It could be that all serial port are occupied by other application, close all other application.
