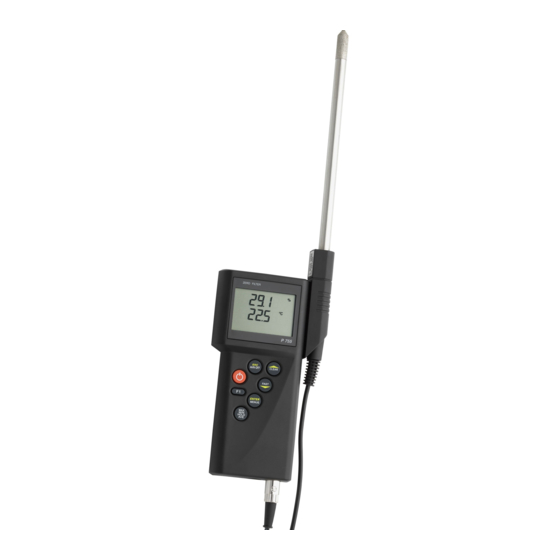

- Page 1 P700-EX P705-EX P710-EX P715-EX P750-EX /P755-EX P755-LOG-EX Präzisionsmessgerät Precision measuring instrument Bedienungsanleitung Operating Instruction www.dostmann-electronic.de...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise 1. Handhabung / Einleitung 1.1 Inbetriebnahme 1.2 Ein-/Ausschalten 1.3 Menüstruktur 1.3.1 Umschaltung zwischen °C und °F 1.3.2 Fühler auswählen / (Prob) nur bei P710-EX / P715-EX / P755-LOG-EX 1.3.3 Differenztemperatur L in 2 nur bei 2-Kanal Geräten 1.3.4 Kalibrierung (CAL) 1.3.5 Messkanäle (Chnl) nur bei 2-Kanal Geräten 1.3.6 Speicherverwaltung Lo6 nur bei P755-LOG-EX 1.4 Speicherabfrage (HOLD MAX MIN AVE) -
Page 3: Sicherheitshinweise
I. Sicherheitshinweise 1. Handhabung / Einleitung Vorliegende Betriebsanleitung enthält Informationen und Vorsichtshinweise die für eine sichere Funktions- - Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel weise bei den beschriebenen Bedingungen unbedingt zu berücksichtigen sind. verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben. •... -
Page 4: Umschaltung Zwischen °C Und °F
1.3.1 Umschaltung zwischen °C und °F 1.3.3 Differenztemperatur L in 2 [T1 – T2] aktivieren/deaktivieren Drücken Taste [ENTER/MENUE]. Danach betätigen Pfeiltasten nur bei 2-Kanal Geräten (P705-EX / P715-EX / P755-EX / P755-LOG-EX) ] bis Unit auf dem Display erscheint. Danach bestätigen Sie mit [ENTER]. Auf der linken Drücken Sie die Taste (ENTER/MENUE) und wählen Sie L in 2 mit Hilfe der Pfeiltasten ( ) aus, Displayseite erscheint eine kleine 1, die den Kanal anzeigt. -
Page 5: Speicherverwaltung Lo6 Nur Bei P755-Log-Ex
2) Nummernkalibrierung / oP1 Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Auf dem Display °C Wählen Sie mit Hilfe der Pfeiltasten ( ) oP 1 aus. Mit (ENTER/MENUE) bestätigen Sie die gewünsch- erscheint Fd 0. Mit den Pfeiltasten ( ) wählen Sie den Bereich aus: te Einstellung. -
Page 6: Speicherabfrage (Hold Max Min Ave)
1.5 Messzyklus ändern FAST-Taste (Normal-Mode / FAST-Mode) MENUE Das Messgerät verfügt über 2 unterschiedliche Messgeschwindigkeiten: UniT Prob L in 2 Chnl Normal-Mode: eine Messung pro Sekunde FAST-Mode: ca. 4 Messungen pro Sekunden nur / only nur / only nur / only nur / only P710-EX/715-EX 2-Kanal Geräte... -
Page 7: Fehlermeldungen
Batteriewechsel 4. Ex-Daten: Das Austauschen des Versorgungselements darf nur außerhalb des Ex-Bereiches vorgenommen werden. Zulassung TÜV 13 ATEX 117115 X Bei Austausch ist darauf zu achten, dass nur in der Bedienungsanleitung aufgeführten Elemente verwendet Zündschutzart II 2 G Ex ib IIB T4 Gb werden. Der Gebrauch abweichender Batterien ist strengstens untersagt! Zum Öffnen des Batteriefaches muss die Schraube am Batteriefach geöffnet und entfernt werden. Nun kann CE-Kennzeichnung 0044 das Batteriefach auf der Gehäuserückseite geöffnet werden. Danach entnehmen Sie das Versorgungselement. Angewandte Normen EN IEC 60079-0: 2018/AC 2020-02 Nach dem Tausch muss die Schraube wieder in den Batteriedeckel eingesetzt und festgeschraubt werden, EN 60079-11 : 2012 da dies für den Betrieb im Ex-Bereich notwendig ist. -
Page 8: Allgemeine Bestimmungen
6. Allgemeine Bestimmungen 6.1 Zeichenerklärung Mit diesem Zeichen bestätigen wir, dass das Produkt den in den EG Richtlinien festgelegten Anforderungen entspricht und den festgelegten Prüfverfahren unterzogen wurde. 7. Entsorgung Dieses Produkt wurde unter Verwendung hochwertiger Materialien Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, ge- brauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß... - Page 9 Index Safety Advice The following operating instructions contain and precautionary advice which for the described conditions, Safety Advice must be taken into consideration to guarantee safe operation. • Check if the contents of the package are undamaged and complete. 1. Handling •...
- Page 10 1. Handling 1.3.1 Changing units from °C to °F General advices To change the measuring unit push [ENTER/MENUE]. Use the up and down keys ( ) to select Unit. Push again [ENTER/MENUE]. On the left corner of the display appears a small 1, which indicates the selected - For cleaning the instrument please do not use abrasive cleaner but a dry or ). Push [ENTER/MENUE] to confirm. On channel.
- Page 11 1.3.3 Temperature difference / (L in2) [T1 – T2] activate / deactivate 1) Standard calibration according to DIN EN60751 / (CoFF) Use the up and down keys ( ) to select (CoFF). Push (ENTER/MENUE) to confirm. Push (ESC) to revert only for 2-channel devices (P705-EX / P715-EX / P755-EX / P755-LOG-EX) back to the measuring mode.
- Page 12 °C Push (ENTER/MENUE) to confirm. On the second line of the display appears Fd 0. Use the up and down keys ( ) to select the requested range: Fd 0 = below100,00°C Fd 1 = above 100,00°C °C Push (ENTER/MENUE) to confirm. On the display appears 00.00. For changing the value use the up key ( ). For stepping to the next number use the down key ( ). If the requested value is complete then push (ENTER/MENUE) to confirm.
- Page 13 1.6 OHM 3. Error codes When switching on, press the FAST button and the ON / OFF button simultaneously for approx. 3 seconds. By displaying the following error codes the instrument support the operation of the instrument: The base unit Ohm is shown with an O in the lower right corner of the display. When switching on again, Ohm Error: Meaning is deactivated.
- Page 14 4. Ex-data: 6. General provisions Certificate of Conformity TÜV 13 ATEX 117115 X 6.1 Explanation of symbols This sign certifies that the product meets the requirements of the EEC directive and has been Certification II 2 G Ex ib IIB T4 Gb tested according to the specified test methods. CE-Conformity 0044 Applied standards EN IEC 60079-0: 2018/AC 2020-02 7. Waste disposal EN 60079-11 : 2012 This product has been manufactured using high-grade materials and components which can be recycled 5.
- Page 17 DOSTMANN electronic GmbH Mess- und Steuertechnik Waldenbergweg 3b D-97877 Wertheim-Reicholzheim Germany Phone: +49 (0) 93 42 / 3 08 90 E-Mail: info@dostmann-electronic.de Internet: www.dostmann-electronic.de Technische Änderungen vorbehalten ● Nachdruck auch auszugsweise untersagt Stand04 2111CHB ● © DOSTMANN electronic GmbH Technical changes, any errors and misprints reserved ● Reproduction is prohibited in whole or part Stand04 2111CHB ● © DOSTMANN electronic GmbH...
