BOERPLAY PST.110.003 Manual

Combinatietoestel
Hide thumbs

Advertisement

Quick Links

Download this manual
Combinatietoestel
PST.110.003

Advertisement

loading
Need help?

Need help?

Do you have a question about the PST.110.003 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PST.110.003

Summary of Contents for BOERPLAY PST.110.003

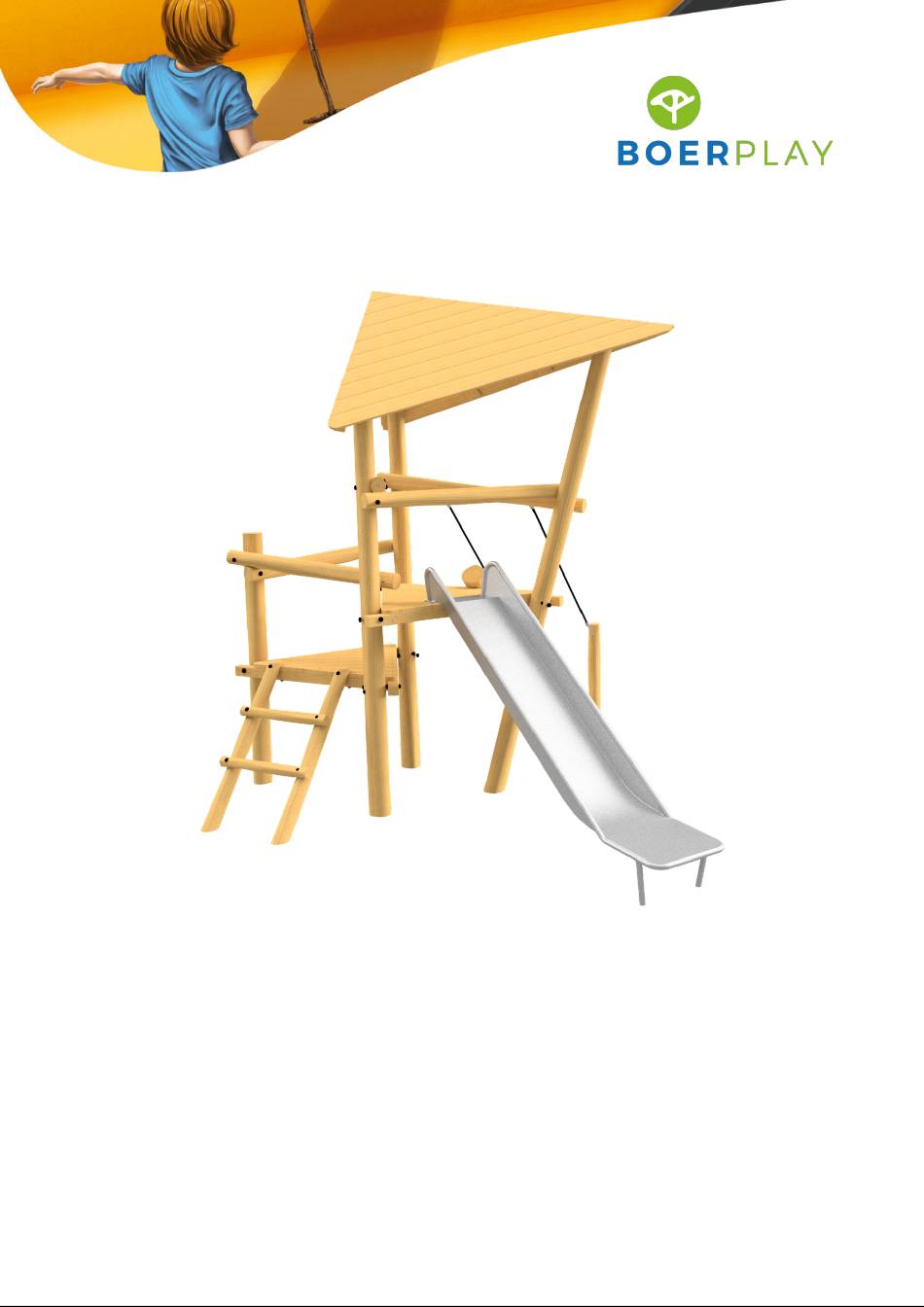

  • Page 1 Combinatietoestel PST.110.003...

  • Page 2: Main Dimensions

    Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 0,00 m 0,37 m 1,70 m 4,31 m 3,61 m 1,90 m 1,45 m 0,95 m 0,70 m 0,41 m 0,00 m < 0,35 m PST 110 003 © Copyright BOERplay 11-11-2022 Revision: A...
  • Page 3 Zona libre de obstáculos Zone libre d’obstacles 6,90 m 6,40 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles PST 110 003 © Copyright BOERplay 11-11-2022 Revision: A...
  • Page 4 Bodemplan Bodenplan Plan de superficie Plan de surface 2,88 m 1,73 m 2,15 m 1,99 m Grondmarkering Ground level marker 0,61 m 0,70 m PST 110 003 © Copyright BOERplay 11-11-2022 Revision: A...

  • Page 5: Order Of Assembly

    Staander 2,6 m Staander 3,5 m Staander 4,0 m Railing L = 1,4 m Railing Railing Railing Boomtrap 1,45m Adventure Play Ladder 0,95 m Glijbaan 145 - 150 cm Module Robina PST 110 003 © Copyright BOERplay 11-11-2022 Revision: A...
  • Page 6 1 - Correcte opbouw en alle bevestigingsmiddelen 2 - Check the dimensions of the safety area with regard to the play equipment 2 - Controleer de afmetingen van de valbodem t.o.v. het toestel Typeplaatje Identification plate PST 110 003 © Copyright BOERplay 11-11-2022 Revision: A...
  • Page 7 PST 110 003 © Copyright BOERplay 11-11-2022 Revision: A...
  • Page 8 LOGBOEK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type aanduiding Adventure Play Artikelnummer PST.110.003 Naam toestel Combinatietoestel Maximale valhoogte 1,5 m Bouwjaar 2023 Certificaat 033229 Keuringsinstantie...
  • Page 9 LOGBOEK Inspectie en onderhoud Datum Tijdstip Naam Naam Geconstateerde Te vervangen inspectie inspectie uitvoerder uitvoerder gebreken onderdelen onderhoud onderhoud inspectie onderhoud Ongevallen Genomen Datum Leeftijd Vermoedelijk oorzaak letsel Opgetreden persoonlijk letsel maatregel n.a.v. ongeval slachtoffer ongeval...
  • Page 10 Inspectie en onderhoud intervallen Maanden Nr. Inspectie Onderhoud tussen controle Speeltoestel controleren op stabiliteit, goede Ontbrekende onderdelen toevoegen, verbindingen en ontbrekende onderdelen. verbindingen vastdraaien. Ontbrekende Bouten, schroeven en moeren controleren op bevestigingsmiddelen aanbrengen en ontbreken, vastzitten, corrosie en slijtage gecorrodeerde onderdelen vervangen. Vervangen van versleten onderdelen en/of Ophangingen controleren op slijtage.
  • Page 11 6. Controleer het terrein regelmatig op zaken die er niet thuis horen, onveilig zijn of uitnodigen tot verkeerd gebruik, bijvoorbeeld giftige planten, glas enz. De controle frequentie is afhankelijk van de belasting. 7. Bedenk dat slecht onderhoud leidt tot onveiligheid en aantoonbare snellere verpaupering van de speelomgeving.
  • Page 13 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Houtdraadbout ø10 X 60 - RVS A2-70 SLUITRING DAKHELFTBEUGELTJE Dakje toren Adventure Play © Copyright BOERplay 19-8-2022 Revision: MAP 00 003...
  • Page 14 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,45 MAP 01 002 © Copyright BOERplay 14-2-2023 Revision:...
  • Page 15 Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 30x30x14 Afstandsbus Pasvloer 0,59 en 0,95 vloer MAP 01 004 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 16 Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south 145 cm...
  • Page 17 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking HOUTDRAADBOUT M10 X 80 Carrosseriering M10 x 30 - VZ 8.8 Standaard plank 120x20 Lengte = 1400 MAP 02 140 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 18 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte = 2600 MAP 04 260 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte = 3500 m MAP 04 350 © Copyright BOERplay 11-11-2022 Revision:...
  • Page 20 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 4,0 m MAP 04 400 © Copyright BOERplay 5-8-2022 Revision:...
  • Page 21 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1400 MAP 05 140 © Copyright BOERplay 9-8-2022 Revision:...
  • Page 22 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1500 MAP 05 150 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 23 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1600 MAP 05 160 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 24 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Lengte =1700 Paal 10-12 MAP 05 170 © Copyright BOERplay 10-11-2022 Revision:...
  • Page 25 Dop zwart RING KUNSTSTOF Paal 10-12 Lengte =900 Paal 10-12 Lengte =1600 Lengte = 500 Standaard plank 120x20 Begin Boomtrap 3mtr Adventure play Slotbout met lip M12x150 Slotbout met lip M12x090 Touw 1,9m MAP 16 145 © Copyright BOERplay 11-11-2022 Revision:...
  • Page 26 M12, L= 160, RVS A2-70 M12, L= 200, RVS A2-70 Draadeind+borgm.+ringen+dop 5 x 70 - RVS A2-70 Schroef Assy Paal 6 Lengte =700 Paal 10-12 Lengte =2200 Standaard plank 120x20 Lengte = 800 MAP 17 095 © Copyright BOERplay 4-8-2022 Revision:...
