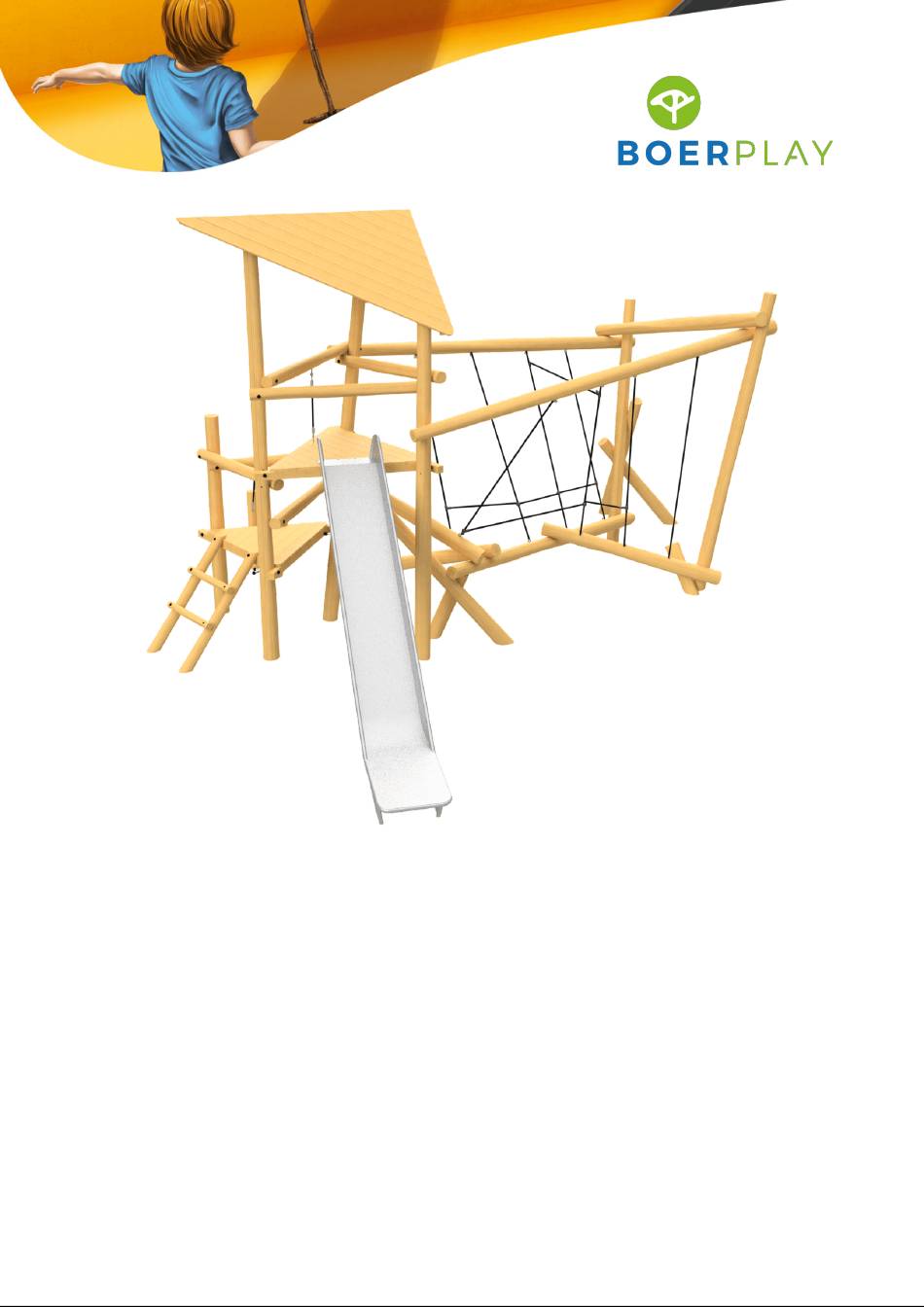

  • Page 1 Combinatietoestel PST.115.001...
  • Page 2 3,97 m 4,19 m 4,90 m 5,63 m 5,74 m 5,74 m 4,12 m 4,12 m 3,27 m 2,81 m 1,95 m 1,71 m 0,95 m 0,92 m 0,00 m 0,00 m PST 115 001 © Copyright BOERplay 28-9-2023 Revision: B...
  • Page 3 Zona libre de obstáculos Zone libre d’obstacles 11,18 m 10,68 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles PST 115 001 © Copyright BOERplay 28-9-2023 Revision: B...
  • Page 4 Plan de superficie Plan de surface 4,88 m 6,20 m 0,57 m 0,96 m 1,47 m 1,41 m 0,49 m 0,79 m 1,36 m Grondmarkering Ground level marker 0,70 m 0,61 m PST 115 001 © Copyright BOERplay 28-9-2023 Revision: B...
  • Page 5 2 - Check the dimensions of the safety area with regard to the play equipment 2 - Controleer de afmetingen van de valbodem t.o.v. het toestel BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com PST 115 001 © Copyright BOERplay 28-9-2023 Revision: B...
  • Page 6 L = 1,3 m Railing L = 1,4 m Railing Railing Ladder 0,95 m Handtouw Boomtrap 0,95 m met touw Adventure Play Glijbaan 195 cm Module Robina Wir-war touwenbrug Adventure Play PST 115 001 © Copyright BOERplay 28-9-2023 Revision: B...
  • Page 7 Montagevolgorde Montagereihenfolge Orden de esemblado Ordre de montage < 0,80 m > 0,65 m < 0,80 m > 0,65 m A ( 1 : 6 ) 35 mm PST 115 001 © Copyright BOERplay 28-9-2023 Revision: B...
  • Page 8 LOGBOEK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type aanduiding Adventure Play Artikelnummer PST.115.001 Naam toestel Combinatietoestel Maximale valhoogte 2,0 m Bouwjaar 2023 Certificaat 031367 Keuringsinstantie...
  • Page 9 LOGBOEK Inspectie en onderhoud Datum Tijdstip Naam Naam Geconstateerde Te vervangen inspectie inspectie uitvoerder uitvoerder gebreken onderdelen onderhoud onderhoud inspectie onderhoud Ongevallen Genomen Datum Leeftijd Vermoedelijk oorzaak letsel Opgetreden persoonlijk letsel maatregel n.a.v. ongeval slachtoffer ongeval...
  • Page 10 Inspectie en onderhoud intervallen Maanden Nr. Inspectie Onderhoud tussen controle Speeltoestel controleren op stabiliteit, goede Ontbrekende onderdelen toevoegen, verbindingen en ontbrekende onderdelen. verbindingen vastdraaien. Ontbrekende Bouten, schroeven en moeren controleren op bevestigingsmiddelen aanbrengen en ontbreken, vastzitten, corrosie en slijtage gecorrodeerde onderdelen vervangen. Vervangen van versleten onderdelen en/of Ophangingen controleren op slijtage.
  • Page 11 6. Controleer het terrein regelmatig op zaken die er niet thuis horen, onveilig zijn of uitnodigen tot verkeerd gebruik, bijvoorbeeld giftige planten, glas enz. De controle frequentie is afhankelijk van de belasting. 7. Bedenk dat slecht onderhoud leidt tot onveiligheid en aantoonbare snellere verpaupering van de speelomgeving.
  • Page 13 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Houtdraadbout ø10 X 60 - RVS A2-70 SLUITRING DAKHELFTBEUGELTJE Dakje toren Adventure Play © Copyright BOERplay 19-8-2022 Revision: MAP 00 003...
  • Page 14 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,95 MAP 01 003 © Copyright BOERplay 16-2-2023 Revision:...
  • Page 15 Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 30x30x14 Afstandsbus Pasvloer 0,59 en 0,95 vloer MAP 01 004 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 16 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking HOUTDRAADBOUT M10 X 80 Carrosseriering M10 x 30 - VZ 8.8 Standaard plank 120x20 Lengte = 1400 MAP 02 140 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 17 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Paal 14-16 Lengte =2800 MAP 04 280 © Copyright BOERplay 17-1-2023 Revision:...
  • Page 18 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 4,0 m MAP 04 400 © Copyright BOERplay 5-8-2022 Revision:...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 4,7 MAP 04 470 © Copyright BOERplay 19-8-2022 Revision:...
  • Page 20 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1300 MAP 05 130 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 21 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1400 MAP 05 140 © Copyright BOERplay 9-8-2022 Revision:...
  • Page 22 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1600 MAP 05 160 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 23 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Lengte =1700 Paal 10-12 MAP 05 170 © Copyright BOERplay 10-11-2022 Revision:...
  • Page 24 M12, L= 160, RVS A2-70 M12, L= 200, RVS A2-70 Draadeind+borgm.+ringen+dop 5 x 70 - RVS A2-70 Schroef Assy Paal 6 Lengte =700 Paal 10-12 Lengte =2200 Standaard plank 120x20 Lengte = 800 MAP 17 095 © Copyright BOERplay 4-8-2022 Revision:...
  • Page 25 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x120 Hercules touw Ø16 Zwart L = 500 mm Benaming MAP 29 050 Handtouw Title Tekening Opmerking...
  • Page 26 5 MM RVS Beschermdop M10-M12 Dop zwart RING KUNSTSTOF Paal 10-12 Lengte =500 Lengte =1600 Paal 10-12 Standaard plank 120x20 Lengte = 500 Slotbout met lip M12x090 Touw 1,5m Begin Boomtrap 2,3m Adventure play MAP 36 095 © Copyright BOERplay 24-2-2023 Revision:...
  • Page 27 3,18 m Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south...
