Combinatietoestel

PST.130.005

Need help?

Do you have a question about the PST.130.005 and is the answer not in the manual?

Questions and answers

Summary of Contents for BOERPLAY PST.130.005

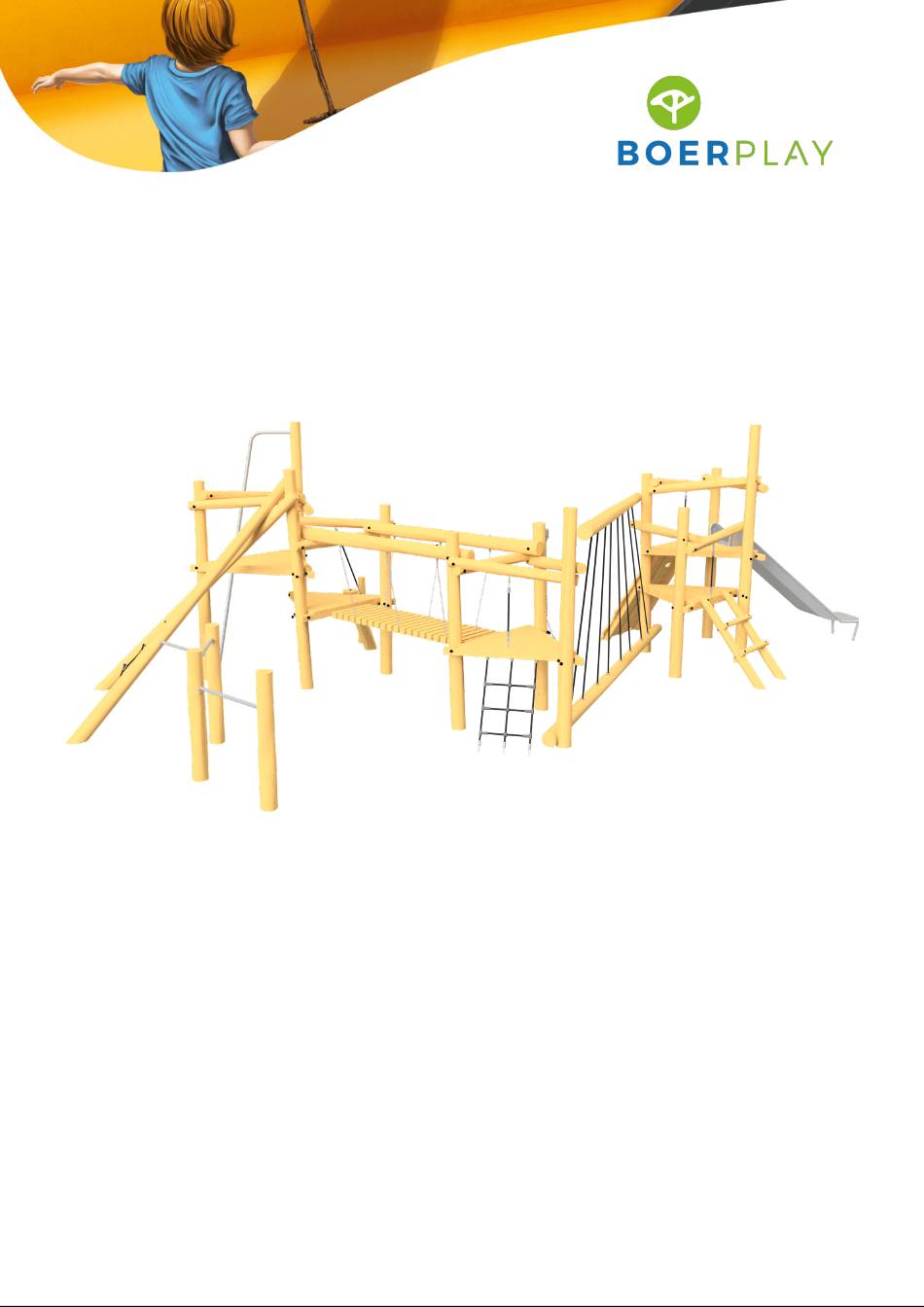

Page 1 Combinatietoestel PST.130.005...
Page 3 - Specific Law (NL) Obstakelvrije zone - Specifieke wet (NL: WAS) Hindernissfreie raum - Spezifisches Recht (NL) Zona libre de obstáculos - Ley especifica (NL) Zone libre d'obstacles - Loi spécifique (NL) PST 130 005 © Copyright BOERplay 24-2-2023 Revision: E...
Page 4 Bodemplan Bodenplan Plan de superficie Plan de surface 0,53 m 5,03 m 2,93 m 4,35 m 1,00 m 0,80 m Grondmarkering Ground level marker 0,70 m 0,70 m 0,61 m PST 130 005 © Copyright BOERplay 24-2-2023 Revision: E...
Page 5 Boomtrap 0,95 m met touw Adventure Play Duikel H=900 Duikel H=1100 Glijbaan 145 - 150 cm Module Robina Opklimnet vlak Adventure Play Glijpaal 3,25m Adventure Play Liaanbrug Adventure Play ZANDSCHEP BAK EN KATROL PST 130 005 © Copyright BOERplay 24-2-2023 Revision: E...
Page 6 2 - Controleer de afmetingen van de valbodem t.o.v. het toestel 2 - Check the dimensions of the safety area with regard to the play equipment Toren 3 Toren 1 Tower 3 Tower 1 Typeplaatje Identification plate Toren 2 Tower 2 PST 130 005 © Copyright BOERplay 24-2-2023 Revision: E...
Page 10 LOGBOEK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type aanduiding Adventure Play Artikelnummer PST.130.005 Naam toestel Combinatietoestel Maximale valhoogte 1,5 m Bouwjaar 2023 Certificaat 038897 Keuringsinstantie...
Page 11 LOGBOEK Inspectie en onderhoud Datum Tijdstip Naam Naam Geconstateerde Te vervangen inspectie inspectie uitvoerder uitvoerder gebreken onderdelen onderhoud onderhoud inspectie onderhoud Ongevallen Genomen Datum Leeftijd Vermoedelijk oorzaak letsel Opgetreden persoonlijk letsel maatregel n.a.v. ongeval slachtoffer ongeval...
Page 12 Inspectie en onderhoud intervallen Maanden Nr. Inspectie Onderhoud tussen controle Speeltoestel controleren op stabiliteit, goede Ontbrekende onderdelen toevoegen, verbindingen en ontbrekende onderdelen. verbindingen vastdraaien. Ontbrekende Bouten, schroeven en moeren controleren op bevestigingsmiddelen aanbrengen en ontbreken, vastzitten, corrosie en slijtage gecorrodeerde onderdelen vervangen. Vervangen van versleten onderdelen en/of Ophangingen controleren op slijtage.
Page 13 6. Controleer het terrein regelmatig op zaken die er niet thuis horen, onveilig zijn of uitnodigen tot verkeerd gebruik, bijvoorbeeld giftige planten, glas enz. De controle frequentie is afhankelijk van de belasting. 7. Bedenk dat slecht onderhoud leidt tot onveiligheid en aantoonbare snellere verpaupering van de speelomgeving.
Page 15 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,45 MAP 01 002 © Copyright BOERplay 14-2-2023 Revision:...
Page 16 Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 30x30x14 Afstandsbus Pasvloer 0,59 en 0,95 vloer MAP 01 004 © Copyright BOERplay 11-8-2022 Revision:...
Page 17 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking HOUTDRAADBOUT M10 X 80 Carrosseriering M10 x 30 - VZ 8.8 Standaard plank 120x20 Lengte = 1400 MAP 02 140 © Copyright BOERplay 18-7-2022 Revision:...
Page 18 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Paal 14-16 Lengte =2800 MAP 04 280 © Copyright BOERplay 17-1-2023 Revision:...
Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte = 3100 m MAP 04 310 © Copyright BOERplay 18-7-2022 Revision:...
Page 20 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte = 3300 m MAP 04 330 © Copyright BOERplay 19-8-2022 Revision:...
Page 21 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 3,75 MAP 04 380 © Copyright BOERplay 18-7-2022 Revision:...
Page 22 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1300 MAP 05 130 © Copyright BOERplay 3-8-2022 Revision:...
Page 23 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1400 MAP 05 140 © Copyright BOERplay 9-8-2022 Revision:...
Page 24 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1500 MAP 05 150 © Copyright BOERplay 18-7-2022 Revision:...
Page 25 M12, L= 160, RVS A2-70 M12, L= 200, RVS A2-70 Draadeind+borgm.+ringen+dop 5 x 70 - RVS A2-70 Schroef Assy Paal 6 Lengte =700 Paal 10-12 Lengte =2200 Standaard plank 120x20 Lengte = 800 MAP 17 095 © Copyright BOERplay 4-8-2022 Revision:...
Page 26 Schroef Assy 5 x 50 - RVS A2-70 Houtdraadbout ø10 X 50 - RVS A2-70 SLUITRING Facet ring M5 - RVS A2-70 OPLOOP BEUGEL LINKS OPLOOP BEUGEL RECHTS Klimwand 1,5m Adventure Play MAP 20 145 © Copyright BOERplay 11-8-2022 Revision:...
Page 27 M6 x 40 - VZ 8.8 Pin-Torx - VZ 8.8 Veiligheidsschroef CARROSSERIERING M6 x 20 - VZ 8.8 Standaard plank 120x20 Lengte = 700 Bus RVS schroefdraad touw d16 Oploopnet 0,95 m vloer Adventure Play MAP 24 095 © Copyright BOERplay 11-8-2022 Revision:...
Page 28 Beschermdop M10-M12 Dop zwart RING KUNSTSTOF Paal 14-16 Lengte =2500 Balk voor wiebelbrug Zaaglengte = 0,60 m Balk voor wiebelbrug Zaaglengte = 0,60 m Slotbout met lip M12x150 Slotbout met lip M12x070 © Copyright BOERplay 25-8-2022 Revision: MAP 28 220...
Page 29 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x120 Hercules touw Ø16 Zwart L = 500 mm Benaming MAP 29 050 Handtouw Title Tekening Opmerking...
Page 30 5 MM RVS Beschermdop M10-M12 Dop zwart RING KUNSTSTOF Paal 10-12 Lengte =500 Lengte =1600 Paal 10-12 Standaard plank 120x20 Lengte = 500 Slotbout met lip M12x090 Touw 1,5m Begin Boomtrap 2,3m Adventure play MAP 36 095 © Copyright BOERplay 24-2-2023 Revision:...
Page 31 5 x 70 - RVS A2-70 Pretaladrar 5 x 50 - RVS A2-70 Schroef Assy Pré-percer Facet ring M5 - RVS A2-70 Paal 14-16 Lengte =1900 Standaard plank 120x20 Lengte = 500 Duikelbuis Adventure Play MAP 44 090 © Copyright BOERplay 24-2-2023 Revision:...
Page 32 5 x 70 - RVS A2-70 Vorbohren 5 x 50 - RVS A2-70 Schroef Assy Pretaladrar Pré-percer Facet ring M5 - RVS A2-70 Paal 14-16 Lengte =1900 Standaard plank 120x20 Lengte = 500 Duikelbuis Adventure Play MAP 44 110 © Copyright BOERplay 24-2-2023 Revision:...
Page 33 Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south 145 cm...
Page 34 Gaten >230mm Type Progr. Volgnr. Bew. Rev. Benaming Opmerking M12, L= 240, RVS A2-70 Draadeind+borgm.+ringen+dop ø10 X 60 - RVS A2-70 Houtdraadbout Paal 14-16 Lengte =4600 Paal 14-16 Lengte =4300 Standaard plank 120x20 Lengte = 2500 Opklimnet vlak Adventure Play Bus + VZ schroef Touw 16 mm Benaming...
Page 35 A ( 1 : 5 ) Afstand van de glijstang naar: - vloer: tussen 350 en 500mm - railing: groter dan 250mm - overige toesteldelen: groter dan 500mm Distance from the fireman's pole to: - floor: between 350 and 500mm - railing: more than 250mm - other parts of the equipment: more than 500mm Type...
Page 36 Paal 14-16 touw d16 Bus RVS schroefdraad Hercules touw Ø16 Zwart, L = 1800 mm Hercules touw Ø16 Zwart, L = 1900 mm Hercules touw Ø16 Zwart, L = 2000 mm MOD PST 027 005 © Copyright BOERplay 29-3-2023 Revision:...
Page 37 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Dopmoer M20 - RVS Oogmoer M20 - RVS A2-70 Sluitring M20 - RVS A2-70 Veerring M20 - VZ 8.8 Facet ring M5 - RVS A2-70 Draadeind M20 x 130 RVS 3,8 m...
