BOERPLAY Tayrona Installation Instructions Manual

Climbing / clamber equipment
Hide thumbs

Advertisement

Quick Links

Download this manual
Climbing / clamber equipment
Tayrona
PSTE710.6B

Advertisement

loading
Need help?

Need help?

Do you have a question about the Tayrona and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY Tayrona

Summary of Contents for BOERPLAY Tayrona

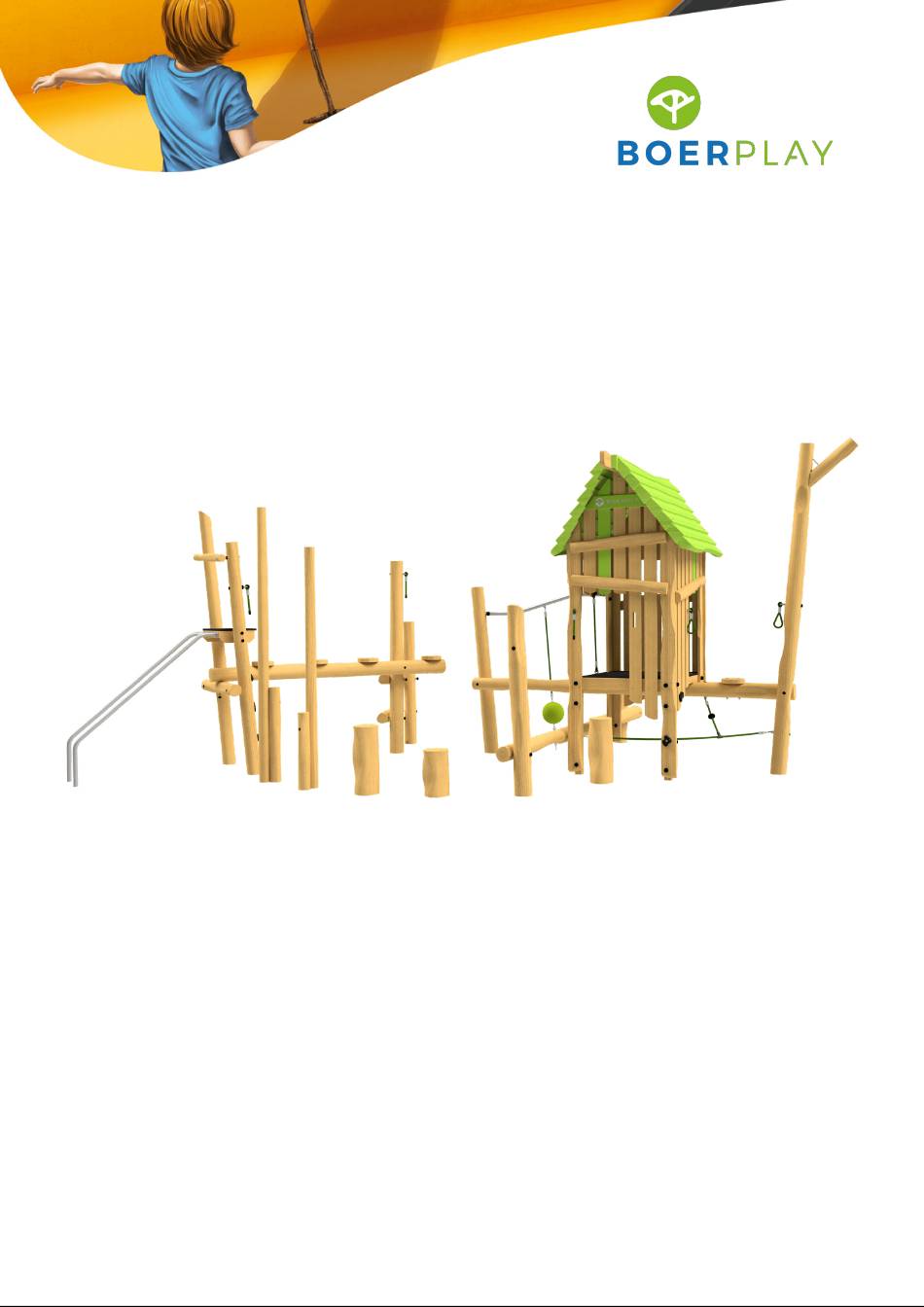

  • Page 1 Climbing / clamber equipment Tayrona PSTE710.6B...
  • Page 2 Il est conseillé de ne pas orienter de FR - Important ! l’équipement avec toboggans vers le sud. Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...
  • Page 3 1,13 m 1,54 m 1,83 m 3,59 m 4,01 m 4,08 m 4,33 m 3,21 m 3,21 m 3,05 m 2,69 m 1,45 m 0,95 m 0,60 m 0,00 m 0,00 m © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...
  • Page 4 Zona libre de obstáculos Zone libre d’obstacles 8,21 m 7,08 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...
  • Page 5 0,76 m 0,60 m 0,60 m 0,95 m 3,27 m 5,90 m Detail (1x) Detail (1x) Detail (5x) Detail (8x) 0,8m 1,2m 0,5m 0,35m 0,3m 0,3m 0,5m 0,6m (!) 0,8m 0,8m 0,8m © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...

  • Page 6: Bev.pst.000

    Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module BEV.PST.000 MOD.PST.005.027 MOD.PST.005.030 MOD.PST.007.023 MOD.PST.007.024 MOD.PST.700.x MOD.PST.722.x MOD.PST.738 MOD.PST.744.x © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...
  • Page 7 Benodigde gereedschappen Benötigtes Werkzeug Herramientas requeridas Outils nécessaires TX-25 TX-30 No. 17 (2x) No. 19 (2x) TX-30 No. 8 No. 10 Ø5 mm Ø8 mm Ø30 mm Ø13x400 mm © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...
  • Page 8 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 17-11-2022 Revision: B...
  • Page 9 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 17-11-2022 Revision: B...
  • Page 10 1,4m 1,2m MOD.PST.005.030 MOD.PST.005.027 0,54 m 0,61 m 0,56 m © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...
  • Page 11 MOD.PST.007.023 MOD.PST.007.024 0,54 m 0,60 m 0,60 m © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...

  • Page 12: Table Of Contents

    Sparepart kit NL Pakket met reserve onderdelen DE Paket mit Ersatzteilen ES Paquete con repuestos FR Paquet avec pièces de rechange BEV.PST.000 BSR.002.005.070 BSR.010.012.012 BSR.030.012.003 KST.DOP.010.060 BSR.031.005.000 KST.RNG.005.008 BSR.010.010.010 BSR.030.010.002 BSR.070.012.300 © Copyright BOERplay 17-11-2022 Revision: B PST 710 6B...
  • Page 13 LOGBOOK Type indication Adventure Play Explore Article number PSTE710.6B Product Name Climbing / clamber equipment Tayrona Maximum fall height 1,5 m Construction year 2023 Certificate 064902 Inspection body TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Manufacturer name Boer Speeltoestellen...
  • Page 14 LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...
  • Page 15 Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear.
  • Page 16 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.

  • Page 18: Bsr.002.005.070

    Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Plank 120x20 Lengte = 500 Paal 20-25 Lengte =1200 Benaming MOD PST 005 027 Stapstam ø 0,2 m Title Tekening Opmerking MV + 0,6 m Drawing Comment Datum...
  • Page 19 For this module concrete is required SME.PST.107 Voor deze module is beton vereist SNT.PST.024.xxx Für dieses Modul wird Beton benötigt 1x BEV.PST.017 SNT.PST.025.xxx Para este módulo se requiere hormigón Pour ce module, du béton est requis © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...

  • Page 20: Kst.dop.010.060

    / 18 Detail A (4x) KST.DOP.010.060 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 BSR.021.010.140 140 mm SHO.PST.161 SHO.PST.161 Detail B (1x) KST.DOP.010.060 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 BSR.021.010.120 BSR.010.010.010 BSR.021.010.120 BSR.021.010.140 120 mm BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SHO.PST.161 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 21 Remove parts temorarily NL Onderdelen tijdelijk verwijderen DE Teile vorübergehend entfernen ES Retirar partes temporalmente FR Retirer temporairement des pièces 100 mm / 18 BSR.002.006.100 BSV.035.010.030 BSV.021.010.130 130 mm BSR.002.006.100 BSV.021.010.130 BSV.035.010.030 SHO.PST.179 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 22 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: D...
  • Page 23 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 KST.DON.010.060 KST.DOP.010.060 KST.PST.003.003 SHO.PST.167 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 24 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.002.005.070 BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 BSR.070.012.300 KST.DOP.010.060 SHO.PST.159.xxx SHO.PST.160 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 25 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: D...
  • Page 26 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.030.012.003 BSR.011.012.025 BSR.026.012.220 BSR.011.012.025 BSR.030.012.003 SHO.PST.169 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 27 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.002.005.070 BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 BSR.070.012.300 KST.DOP.010.060 SHO.PST.157 SHO.PST.158.xxx © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 28 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: D...
  • Page 29 BSR.030.010.002 KST.DON.010.060 SME.PST.106 BSR.026.010.055 BSR.010.010.010 55 mm BSR.026.010.055 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SME.PST.106 / 18 SME.PST.107 Detail J (1x) KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 BSR.020.010.035 35 mm BSR.010.010.010 BSR.020.010.035 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SME.PST.107 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 30 25mm / 18 13mm 30mm ✔ ✔ Detail K (1x) SME.PST.108 BSR.030.012.003 BSR.010.012.012 KST.DOP.010.060 BSR.010.012.012 BSR.030.012.003 KST.DOP.010.060 SME.PST.108 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 31 / 18 KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 Detail L (1x) KST.DOP.010.060 BSR.020.010.035 BSR.010.010.010 BSR.020.010.035 BSR.030.010.002 KST.DON.010.060 35 mm KST.DOP.010.060 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 32 / 18 0,64 m Detail M (1x) KST.RNG.005.008 BSR.031.005.000 KET.005.002.007 SNT.PST.025.060 Detail N (1x) BSV.020.006.040 BSV.035.006.020 BSV.035.006.020 BSV.010.006.006 OHO.PST.211.050 BSV.010.006.006 BSV.020.006.040 BSV.035.006.020 OHO.PST.211.050 SNT.PST.025.xxx © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 33 De ketting inkorten om de touwen aan te spannen Verkürzen Sie die Kette, um die Seile fest zu ziehen Acortar la cadena para apretar las cuerdas Raccourcissez la chaîne pour resserrer les cordes KST.RNG.005.008 BSR.031.005.000 KET.005.002.007 SNT.PST.024.xxx © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 34 Re-assemble fixings of step 2/19 NL Hermonteer bevestigingsartikelen van stap 2/19 DE Befestigungen von Schritt 2/19 wieder zusammenbauen ES Vuelva a montar las fijaciones del paso 2/19 FR Remontez les fixations de l'étape 2/19 © Copyright BOERplay 15-11-2022 Revision: D MOD PST 722...
  • Page 35 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module OHO.PST.591 POL.PST.003.xxx SHO.PST.125.xxx SHO.PST.128.xxx SHO.PST.133 SHO.PST.162.xxx SMD.PST.028 1 x BEV.PST.002.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 36 SHO.PST.125 SHO.PST.162 ✔ ✔ SMD.PST.028 Detail B (2x) Detail A (2x) KST.DOP.010.060 KST.DOP.010.060 KST.DON.010.060 KST.DON.010.060 BSR.030.010.002 BSR.030.010.002 BSR.021.010.070 BSR.021.010.050 70 mm 50 mm SHO.PST.125.xxx SHO.PST.162.xxx SMD.PST.028 BSR.021.010.070 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 BSR.021.010.050 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 37 / 10 SHO.PST.128 SHO.PST.133 Detail B (2x) Detail A (2x) KST.DOP.010.060 KST.DOP.010.060 KST.DON.010.060 KST.DON.010.060 BSR.030.010.002 BSR.030.010.002 BSR.021.010.070 BSR.021.010.050 70 mm 50 mm BSR.021.010.050 BSR.021.010.070 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 SHO.PST.128.xxx SHO.PST.133 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 38 / 10 ✔ Detail C (19x) Predrill NL: Voorboren Ø4 x 70mm DE: Vorbohren ES: Pretaladrar FR: Pré-percer 100 mm ✔ BSR.002.006.100 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 39 / 10 D (3x) Detail D (11x) Detail E (2x) 50 mm 70 mm D (4x) D (4x) BSR.002.005.050 BSR.002.005.070 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 40 / 10 Detail F (2x) BSR.011.010.020 BSR.030.010.002 OME.MNP.209.905 BSR.026.010.035 BSR.011.010.020 BSR.026.010.035 BSR.030.010.002 OME.MNP.209.905 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 41 / 10 OHO.PST.591 6 mm 500 mm 6 mm 500 mm Detail G (2x) BSR.030.010.002 Ø8 x 25mm BSR.022.010.040 Predrill NL: Voorboren DE: Vorbohren ES: Pretaladrar FR: Pré-percer BSR.022.010.040 BSR.030.010.002 OHO.PST.591 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 42 / 10 Detail H (2x) POL.PST.003 Detail I (4x) BSR.023.010.040 BSR.035.010.030 BSR.023.010.040 BSR.035.010.030 POL.PST.003.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 43 / 10 Detail J (6x) KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 KST.DON.010.060 BSR.030.010.002 KST.DOP.010.060 BSR.021.010.080 BSR.010.010.010 BSR.021.010.080 BSR.030.010.002 80 mm KST.DON.010.060 KST.DOP.010.060 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 44 KST.DON.010.060 Detail K (1x) BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 SNT.PST.010.060 Detail L (4x) KST.KNP.010.090 BSR.030.010.002 BSR.011.010.020 KST.DOP.006.030 BSR.002.004.025 BSR.002.004.025 BSR.010.010.010 BSR.011.010.020 BSR.024.010.050 BSR.024.010.050 25 mm BSR.030.010.002 KST.DON.010.060 KST.DOP.006.030 KST.DOP.010.060 50 mm KST.KNP.010.090 SNT.PST.010.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 45 KST.DOP.010.060 Detail O (1x) Detail N (1x) KST.KNP.010.090 KST.DOP.010.060 KST.DOP.006.030 BSR.010.010.010 BSR.030.010.002 KST.DON.010.060 BSR.002.004.025 BSR.024.010.040 40 mm 30 mm SNT.PST.009.060 BSR.002.004.025 BSR.010.010.010 BSR.021.010.070 BSR.024.010.040 BSR.030.010.002 KST.DON.010.060 KST.DOP.006.030 KST.DOP.010.060 KST.KNP.010.090 SNT.PST.009.xxx SNT.PST.011.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 700...
  • Page 46 For this module concrete is needed Voor deze module is beton nodig Für dieses Modul wird Beton benötigt Se requiere concreto para este módulo 1x BEV.PST.018 Le béton est requis pour ce module © Copyright BOERplay 15-11-2022 Revision: B MOD PST 744...
  • Page 47 SMD.PST.734 SME.BBP.054 Detail A (4x) KST.DOP.010.060 BSR.010.010.010 BSR.010.010.010 BSR.030.010.002 BSR.023.010.070 BSR.030.010.002 BSR.030.010.002 KST.DOP.010.060 SME.BBP.054 BSR.023.010.070 SMD.PST.734.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 744...
  • Page 48 ✔ BOER PLAY maaiveld Mahfeld ground level sol naturel ✔ © Copyright BOERplay 15-11-2022 Revision: B MOD PST 744...
  • Page 49 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.002.005.070 BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 KST.DOP.010.060 BSR.070.012.300 SHO.PST.168 SHO.PST.189.xxx © Copyright BOERplay 15-11-2022 Revision: B MOD PST 744...
  • Page 50 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: B...
  • Page 51 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 BSR.070.012.300 KST.DOP.010.060 SHO.PST.187 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 744...
  • Page 52 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module BSR.002.005.070 OHO.PST.125.014 OHO.PST.210.050 MOD PST 005 030 © Copyright BOERplay 10-11-2022 Revision:...
  • Page 53 OHO.PST.125.014 0,50 m OHO.PST.210.050 A (3x) Detail A (3x) 70 mm BSR.002.005.070 BSR.002.005.070 OHO.PST.125.014 OHO.PST.210.050 MOD PST 005 030 © Copyright BOERplay 10-11-2022 Revision:...
  • Page 54 Grondmarkering Ground level marker Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 180, RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 Paal 10-12 Lengte =3000 Paal 10-12 Lengte =1200 Standaard plank 120x20 Lengte = 500 Benaming MOD PST 007 023 B Stelt 90-110 Title...
  • Page 55 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 180, RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 Paal 10-12 Lengte =3400 Paal 10-12 Lengte =1400 Plank 120x20 Lengte = 500 Benaming MOD PST 007 024 A Stelt 110-130 Title Tekening...
  • Page 56 For this module concrete is required Voor deze module is beton vereist Für dieses Modul wird Beton benötigt Para este módulo se requiere hormigón Pour ce module, du béton est requis © Copyright BOERplay 3-3-2020 Revision: A MOD PST 738...
  • Page 57 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 3-3-2020 Revision: A...
