Digitus SOHO PRO Series Quick Installation Manual

Quick Installation Guide

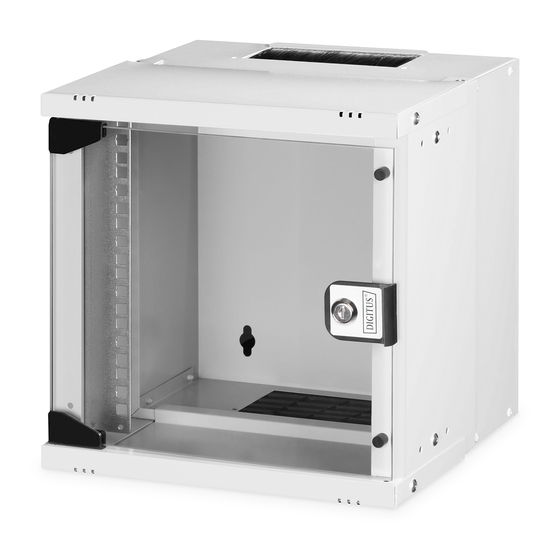

Wall Housing SOHO PRO Series
1

Open the box.

Öffnen Sie den Karton
3
4
DETAIL A
Slide the top plate onto the body in the direction of the arrows.
As seen the details, insert the recesses of top plate into the gap of the body.
Schieben Sie die obere Platte in Pfeilrichtung auf das Gehäuse.
Führen Sie die Aussparungen der oberen Platte in die Aussparung des Gehäuses ein (siehe Details).
2
Take the 10'' Soho cabinet out of the box.
Nehmen Sie den 10'' SoHo-Schrank aus dem Karton.
Lay down the rear panel of the body so that the brush
will be seen at the frontside.
Open the hinged side panels of the body.
Legen Sie die Rückwand des Gehäuses so hin,
dass die Bürste auf der Vorderseite zu sehen ist.
Öffnen Sie die aufklappbaren Seitenteile der Karosserie.
A
B
DN-49100, DN-49101, DN-49102,
DN-49103, DN-49104, DN-49105
DETAIL B
