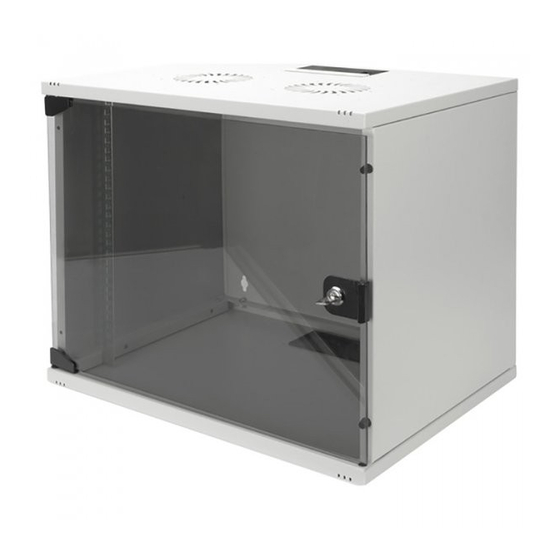

Montageanleitung für SOHO 19"-Wandgehäuse
DN-19 xx-U-S-1

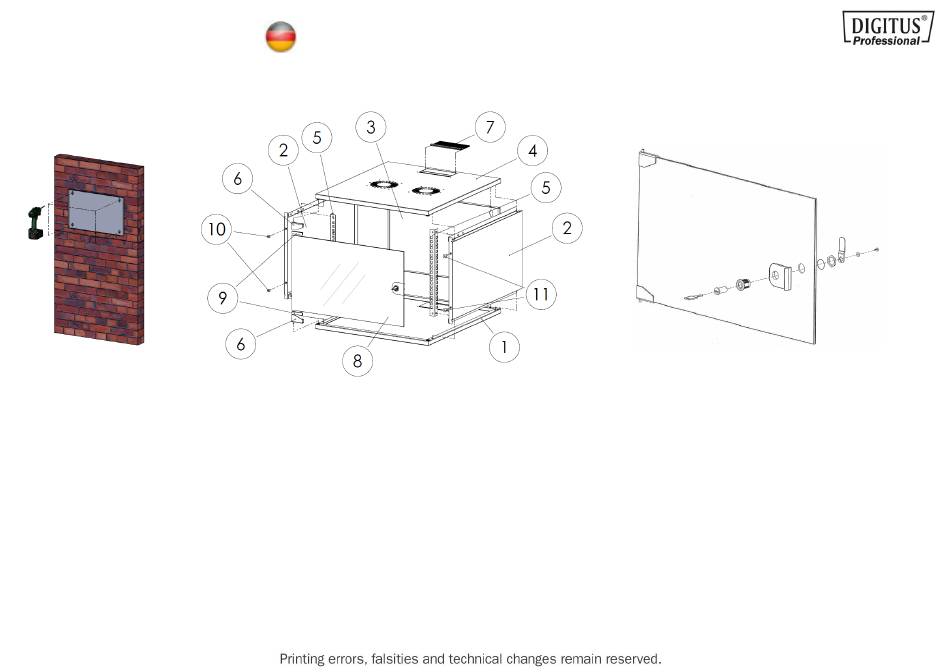

- Nutzen Sie zuerst die Rückwand als Hilfe zur Markierung an welcher Stelle der Wand Sie Ihr Gehäuse installieren möchten. Bringen Sie die Dübel an.
- Platzieren Sie den unteren Rahmen (1) auf Ihrem Montagetisch.
- Platzieren Sie die Plastikstopfen (10) in den Löchern auf der Seite, an der die Türaufhängung gewünscht ist und die Moosgummistopfen (11) auf der Seite des Türschlosses.
- Montieren Sie die Seitenteile (2) auf dem unteren Rahmen mit jeweils 2 Stück M5x10-Schrauben.
- Montieren Sie die Rückwand (3) auf dem unteren Rahmen mit jeweils 2 Stück M5x10-Schrauben.
- Montieren Sie den oberen Rahmen (4) auf den Seitenteilen und der Rückwand mit jeweils 2 Stück M5x10-Schrauben.
- Montieren Sie die 19"-Profilschienen (5) an den Seitenteilen mit jeweils 2 Stück M5x10-Schrauben.
- Bringen Sie die Scharniere (6) so an der Glastür (8) an, dass die Dichtungen (9) mittig stehen und ziehen Sie die Schrauben fest.
- Lösen Sie das obere Scharnier (6) und platzieren Sie die oberen und unteren Pins in den Rahmen und ziehen Sie es erneut fest.
- Montieren Sie den Kabeleinlass mit Bürstenleiste (7) am oberen Rahmen an der vorgesehenen Stelle.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Digitus SoHo DN-19 U-S-1 Series
Summary of Contents for Digitus SoHo DN-19 U-S-1 Series
- Page 1 Montageanleitung für SOHO 19“-Wandgehäuse DN-19 xx-U-S-1 - Nutzen Sie zuerst die Rückwand als Hilfe zur Markierung an welcher Stelle der Wand Sie Ihr Gehäuse installieren möchten. Bringen Sie die Dübel an. - Platzieren Sie den unteren Rahmen (1) auf Ihrem Montagetisch. - Platzieren Sie die Plastikstopfen (10) in den Löchern auf der Seite, an der die Türaufhängung gewünscht ist und die Moosgummistopfen (11) auf der Seite des Türschlosses.
- Page 2 Mounting Instruction for SoHo 19” Wall Mounting Cabinets DN-19 xx-U-S-1 - At first use the rear panel of the cabinet as a template and mark it by putting it on the position where you will attach it to the wall. Drill and mount the dowels. - Place the lower frame (1) on your assembly table.
