4 SCHEMA A BLOCCHI DI COLLEGAMENTO

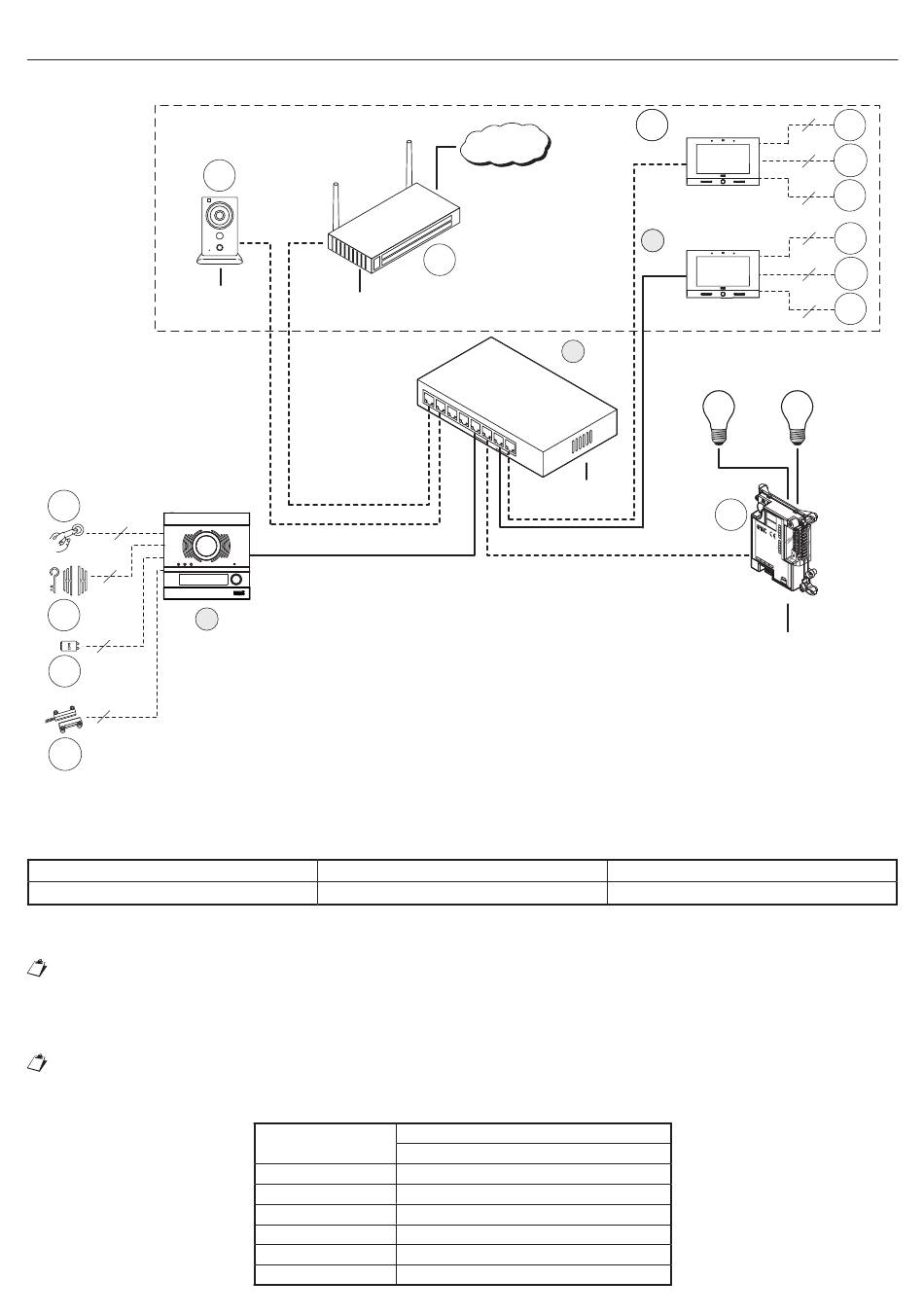

4.1 IMPIANTO MONOFAMILIARE BASE

Appartamento 01
110-230 V~
OP3
2
2
OP2
2
OP1
2
OP11
ATTENZIONE! Nella realizzazione di un impianto in cui sono presenti più switch è necessario prima effettuare il collegamento fra i vari switch
presenti nell'impianto, successivamente effettuare il collegamento dei dispositivi (videocitofoni, postazioni di chiamata, ecc.) alle porte PoE degli
switch e infine dare alimentazione all'impianto.

4.2 DISTANZE MASSIME E SEZIONI CAVI

Tipologia di collegamento
LAN
(*) La distanza massima consentita è quella definita dalla norma IEEE 802.3 per le reti Fast Ethernet (100 Mb/s) con connessioni in cavo UTP CAT5, la quale
prevede che tra due dispositivi Ethernet collegati tra loro non vengano superati i 100 m.
(#) Per garantire il funzionamento del dispositivo alle massime distanze, il cavo deve essere di categoria 5e e la sezione dei doppini deve essere AWG24.
La resistenza massima del singolo conduttore non deve superare i 10 ohm/100m.
Il collegamento tra il dispositivo e switch POE deve essere effettuato con un cavo unico senza l'utilizzo di patch cord aggiuntive.
Il cavo deve rispettare le seguenti normative:
- EIA/TIA 568-B.2 o EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore, oppure alla norma IEC 60332-2-2 se di sezione
inferiore a 0,5 mm².
Per gli altri collegamenti (non riguardanti i dispositivi IP) attenersi alla seguente tabella:
DS1060-182
