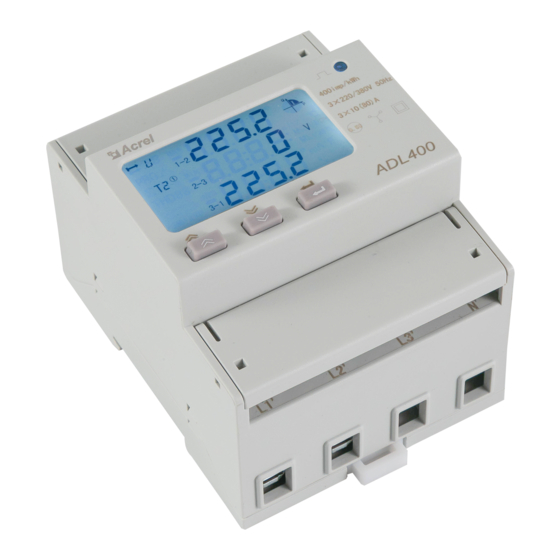

ADL400
安装使用说明书 V1.0
Installation and operation instruction V1.0
安科瑞电气股份有限公司
ACREL Co,.Ltd

Advertisement

loading
Need help?

Need help?

Do you have a question about the ADL400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Acrel ADL400

Summary of Contents for Acrel ADL400

  • Page 1 ADL400 安装使用说明书 V1.0 Installation and operation instruction V1.0 安科瑞电气股份有限公司 ACREL Co,.Ltd...
  • Page 2 申明 版权所有，未经本公司之书面许可，此手册中任何段落、章节内 容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者 自负。 本公司保留一切法律权利。 The copyright is the property of Acrel. Any information in any paragraph or section cannot be extracted, copied or otherwise reproduced or propagated. Otherwise offenders shall take all consequences. All rights are reserved. 本公司保留对本手册所描述之产品规格进行修改的权利， 恕不另...
  • Page 3 说明书修订记录 日期 旧版本 新版本 修改内容 Data Change 2019.11.13 V1.0 1. 第一次编写 1、First version...

  • Page 4: Table Of Contents

    录 list 目 1 概述 General .......................... - 1 - 2 型号说明 Type description ....................- 1 - 3 功能列表 Function description .................... - 1 - 4 技术参数 Technical parameter .................... - 2 - 5 外形尺寸 Outline ........................- 4 - 6 接线与安装...

  • Page 5: 概述 General

    It is fitted with RS485 communication port and adapted to MODBUS-RTU .ADL400 can be used in all kinds of control systems, SCADA systems and energy management systems. The meter meet the related technical requirements of electronic meter in the IEC62053-21standards.

  • Page 6: 技术参数 Technical Parameter

    Measurement of electrical P、Q、S、PF、F ■ parameters 2~31 次谐波电压电流 谐波测量 Measurement 2~31 Voltage and current □ of harmonics harmonic 12 位段式 LCD 显示、背光显示 LCD 显示 12 bits section LCD display, ■ LCD Display background light 3 按键可编程通信、变比等参数 按键编程 3 keys to communication and set ■...
  • Page 7 urem 功耗 Consumptio <10VA(单相)(Single phase) 阻抗 >2MΩ Impedance 精度等级 Accuracy 误差±0.2%（Error±0.2%） class 输入电流 Input 3×1(6)A， 3×10(80)A current 电 流 功耗 Consumptio <1VA(单路额定电流)(Single phase rated current) 精度等级 Accuracy 误差±0.2%（Error±0.2%） class 有功、无功、视在功率，误差±0.5℅ 功率 Power Active, reactive, apparent power, error±0.5℅ 电网频率 45～65Hz，误差±0.2%（Error±0.2%） Frequency 有功电能（准确度等级...

  • Page 8: 接线与安装 Wiring And Installing

    Relative humidity 5 外形尺寸 Dimension drawings 图 1 直接接入 derect connect 图 2 经互感器接入 derect connect 注：直接接入的接线力矩不应大于 4.0N·m，经互感器接入的接线力矩应不大于 2.0N·m。 Note： The torque of direct connect should not be greater than 4.0N·m， and the torque of connect via CT should not be greater than 2.0N·m。 6 接线与安装...
  • Page 9 图 3 三相四线经互感器接入 Fig 3 Three phase four lines connect via CT 图 4 三相四线直接接入 Fig 4 Three phase four lines direct connect 图 5 三相三线经互感器接入 Fig 5 Three phase three lines connect via CT - 5 -...

  • Page 10: 主要功能特点 Function Description

    图 6 三相三线直接接入 Fig6 Three phase three lines direct connect 6.2 开关量输入、输出、NTC 测温端子 6.2 Switching input, output, NTC temperature measurement 图 7 通讯、脉冲接线 Fig 7 Communication, pulse connection 7 主要功能特点 Function description 7.1 测量功能 Measurement 能测量全电力参数,包括 U、I、P、Q、S、PF、F、31 次分次谐波及总谐波含量。 It can measure the electrical parameter,include U、I、P、Q、S、PF、F、1~31th harmonic。 如：U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW Such as:U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW 7.2 计量功能...

  • Page 11: 操作与显示 Operation And Display

    The description about demand: 表 3 需量概念表 Table 3 Demand description list 需 量 需量周期内测得的平均功率叫需量 Demand The average power in the demand cycle. 最大需量 在指定的时间区内需量的最大值叫最大需量 Maximum The maximum value of demand in a period of time. demand 滑差时间 从任意时刻起，按小于需量周期的时间递推测量需量的方法， Slip time 所测得的需量叫滑差式需量。递推时间叫滑差时间。...
  • Page 12 Active energy of A phase、forward Active energy of B phase、 forward Active energy of C phase。 说明： 1、以上所列为 ADL400 三相四线带有复费率功能的仪表所有显示界面名称，三个按键 可切换不同类型的显示内容，切换顺序如上所述； 2、对于 ADL400 三相三线的仪表，不显示分相功率与功率因数，只有总功率（有功、 无功、视在）和总功率因数。 3、对于 ADL400 不带有复费率功能的仪表，不显示日期、时间及各类的分时电能（即...
  • Page 13 3 There will not be date, time, maximum demand and energy by time without the function of multi-tariff rate. 表 6 显示界面举例 Table 6 display example case 组合有功总电量 16.89kWh 组合有功尖电量 0.08kWh active energy 16.89kWh spike electric energy 组合有功平电量 11.01kvarh 有功总电量 16.89kWh flat electric energy 11.01kvarh forward active total electric energy 16.89kWh 反向有功总电量...
  • Page 14 ABC 相电压 220.0V ABC 相电流 1.00A Voltage of three phase 220.0V Current of three phase 1.00A 注：以上只是显示界面的一部分，其他界面显示模式与上图类似，可根据界面中显示的 信息来判断显示含义。 Note: There are parts of the display function, and other menus are familiar with the example above. The customers can understand the meaning refer to the above examples. 8.3 编程界面...
  • Page 15 8.4 可设置数据项 Date settings 表 7 设置菜单说明 二级菜单 Second menu 序号 符号 Symbol 含义 Mean 范围 Range 通讯地址设置 ADDR Communicate’s ADDR 1-254 settings 1200、2400、4800、 波特率选择 Baud Baud choose 9600、19200 校验选择 Pari None、Odd、Even Parity choose DL/T645 高 6 位表号 000000-999999 DL/T645 低 6 位表号 000000-999999 1-255 分钟，...

  • Page 16: 通信说明 Communication Description

    3P4L:三相四线 网络选择 Wiring sample 3P3L:三相三线 电流方向 no-正向 yes-反向 direction of current 视在功率计算方式 S-TY Apparent power PQS,RMS calculation method 电压变比 Voltage transformer 1-9999 settings 电流变比 Current transformer 1-9999 settings 密码设置 CoDE 1-9999 Code settings 清零 CLrE 0-9999 Clear 9 通信说明 Communication description 仪表...
  • Page 17 9.1 地址表 ADDR List 仪表支持 MODBUS-RTU 协议中的 03H 命令与 10H 命令，03H 为读多个寄存器，10H 为写多个寄存器，协议数据格式请自行查询。下表为仪表的寄存器地址表： MODBUS-RTU protocol has 03H and 10H command to read and write registers respectively. The following chart is registers’ address list: 表 8 通讯地址表 Table 8 communication address list 长度...
  • Page 18 electric energy 当前反向有功平电能 001AH Current reversing active flat electric energy 当前反向有功谷电能 001CH Current reversing Active valley electric energy 当前组合无功总电能 001EH Current total reactive electric energy 当前组合无功尖电能 0020H Current total reactive spike electric energy 当前组合无功峰电能 0022H Current total reactive peak electric energy 当前组合无功平电能...
  • Page 19 electric energy 当前反向无功平电能 0038H Current reversing reactive flat electric energy 当前反向无功谷电能 003AH Current reversing reactive valley electric energy 003CH 时间：秒、分 Time：second、minute 003DH 时间：时、日 Time：hour、day 003EH 时间：月、年 Time：month、year 第一路通讯： 波特率（baud）： 通信地址（高 8 位） 0：1200 波特率（低 8 位） 1：2400 003FH 2：4800 First communication path： 3：9600 Address（high 8 bit）...
  • Page 20 0063H C 相电压 Voltage of C phase 0064H A 相电流 Current of A phase 分辨率：0.01A 0065H B 相电流 Current of B phase Resolution：0.01A 0066H C 相电流 Current of C phase 0067H A 相有功功率 补码形式 Active power of A phase 0068H B 相有功功率...
  • Page 21 active maximum demand amount:minute、 hour 发生时间：日、月 0080H Time of occurrence for the Reversing active maximum demand amount:day、 month 正向无功最大需量 0081H Maximum forward demand for reactive power 发生时间：分、时 0082H Time of occurrence for the forward reactive maximum amount:minute、hour 发生时间：日、月 0083H Time of occurrence for the forward reactive maximum amount:day、month 反向无功最大需量...
  • Page 22 停止位（低 8 位） 1：奇校验（Odd） 2：偶校验（Even） First communication path： 停止位（stop bit）： Address（high 8 bit） 0：1 位停止位（one Baud（low 8 bit） stop bit） 1：2 位停止位（two stop bit） 0096H-0098H 保留 Reserve DL/T645 地址 BCD 码 0099H-009EH DL/T645Address BCD code 009FH-00A5H 保留 reserve 00A6H 密码 Code 1-9999 00A7H-00C9H 保留...
  • Page 23 Resolution： Reactive power of B phase 0.0001kvarh C 相无功功率 0170H Reactive power of C phase 0172H 总无功功率 Total reactive power A 相视在功率 0174H Apparent power of A phase 补码形式 B 相视在功率 分辨率：0.0001KVA 0176H Complement form Apparent power of B phase C 相视在功率...
  • Page 24 发生时间：分、时 018FH Occur time:minute、hour 上 2 日正向有功最大需量 0190H Maximum forward active demand last 2 days 发生时间：分、时 0191H Occur time:minute、hour 上 2 日反向有功最大需量 0192H Maximum reversing active demand last 2 days 发生时间：分、时 0193H Occur time:minute、hour 上 2 日正向无功最大需量 0194H Maximum forward reactive demand last 2 days 发生时间：分、时...
  • Page 25 A 相电流极大值及发生时间 0209H Maximum current on A phase and occur time B 相电流极大值及发生时间 020CH Maximum current on B phase and occur time C 相电流极大值及发生时间 020FH Maximum current on B phase and occur time A 相有功功率极大值 0212H Maximum active power on A phase 发生时间：月、日...
  • Page 26 Maximum apparent power and occur time A 相电压极小值及发生时间 0242H Minimum voltage on A phase and occur time B 相电压极小值及发生时间 0245H Minimum voltage on B phase and occur time C 相电压极小值及发生时间 0248H Minimum voltage on C phase and occur time A 相电流极小值及发生时间 024BH Minimum current on A phase and occur time...
  • Page 27 ADL400 能统计上 90 日的历史电能（各费率电能）。 历史电能只能通过块读取，长度为 34 个寄存器，每块的顺序和内容如下： ADL400 can achieve the history energy statistic in last 48 months and last 90days. (Each tariff rate of energy can be recorded.)The history energy record can only be read by assemblage and the length of whole part is 34 registers, and list below is the registers’ name: 表...
  • Page 28 demand and energy 正向总有功电能 … … 6002H Total forward active energy 上 90 日电能及需量块 正向有功尖电能 6BD2H Assemblage of last 90days 6004H Spike forward active demand and energy energy 正向有功峰电能 保留 保留 6006H Peak forward active reserve reserve energy 上 1 月电能及需量块 正向有功平电能...
  • Page 29 Valley forward reactive energy 反向总无功电能 601EH Total reversing reactive energy 反向无功尖电能 601FH Spike reversing reactive energy 反向无功峰电能 6020H Peak reversing reactive energy 反向无功平电能 6021H Flat reversing reactive energy 反向无功谷电能 6000H Valley reversing reactive energy A 相有功电能 6001H Active energy on A phase B 相有功电能...
  • Page 30 9.3 分次谐波数据 ADL400 可选配谐波测量，统计分相 31 次谐波电压电流、总谐波畸变率、分相谐波电 压电流、分相谐波有功功率无功功率、分相基波电流电压、分相基波有功功率无功功率。 ADL400 has function of harmonic. The function include 31 harmonic statistics of voltage and current, harmonic voltage and current of each phase apparently, harmonic active/reactive power of each phase apparently, fundamental voltage and current of each phase apparently and fundamental active/reactive power of each phase apparently.
  • Page 31 Harmonic voltage on 2 Keep 3 decimal places 063DH THIa 电流分相 2~31 次谐波含量 × 065BH THIb 整形 × 保留 2 位小数 × Harmonic current on 2 0679H THIc Keep 2 decimal places A 相基波电压 0697H Fundamental voltage on A phase B 相基波电压...
  • Page 32 Fundamental active power on C phase 总基波有功功率 06A6H Fundamental active power A 相基波无功功率 06A7H Fundamental reactive power on A phase B 相基波无功功率 06A8H Fundamental reactive power on B phase C 相基波无功功率 06A9H Fundamental reactive power on C phase 总基波无功功率 06AAH Fundamental reactive power A 相谐波有功功率...
  • Page 33 Last 2 event record Occur time: DD-hh 事件发生：分-秒 … … 0002H Occur time: mm-ss 上 100 次事件记录 事件编号 3064H 0004H Last 100 event record Event number 事件详情 0005H Event details 预留 0006H Reserve 事件编号 名称 事件详情 备注 Event num Name Details Note 上电...
