Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . 9
Notice d'installation . . . . . . . . . . . . . . . . . . . 16
Installationsanleitung . . . . . . . . . . . . . . . . . . 23
Guida all'installazione . . . . . . . . . . . . . . . . . . 30
Installatiehandleiding . . . . . . . . . . . . . . . . . . 37

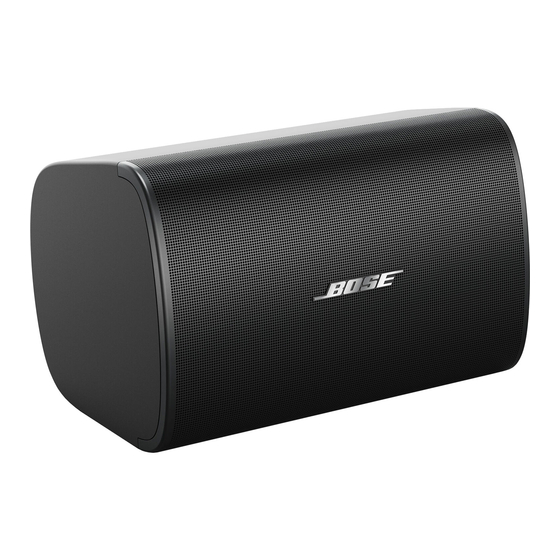

DesignMax DM6SE
Surface-mount Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . 44
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . .51
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
79
دليل التركيب
Advertisement
Table of Contents
Related Manuals for Bose DesignMax DM6SE
Summary of Contents for Bose DesignMax DM6SE
-
Page 1: Table Of Contents
DesignMax DM6SE Surface-mount Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning . - Page 2 BoseProfessional.com. Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de • Keep the product away from fire and heat sources. Do not place naked flame sources, Chapultepec, 11000 México, D.F.
-
Page 3: Installation Guide
0.22 in 8.27 in 267 mm 10.50 in Technical Specifications Important Installation Information For additional specifications, see the DesignMax DM6SE technical Before installing the loudspeaker, review Important Safety data sheet at BoseProfessional.com. Instructions on page 2. Physical Product Dimensions Height: 340 mm (13.39 in) Width: 222 mm (8.74 in) - Page 4 Euroblock connector. Note: If using the wide open rubber conduit configuration, it is the installer's responsibility to seal against water ingress into the Euroblock connector. 4 • English DesignMax DM6SE • Installation Guide...
- Page 5 Setup BoseProfessional.com Wiring the Loudspeaker Wire Gauge The DesignMax DM6SE loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.
- Page 6 For outdoor installations, insert the wires through the bottom of the input cover. See Preparing the Weather- resistant Input Cover on page 4. Wire the connector. For wiring information, see Wiring the Loudspeaker on page 5. 6 • English DesignMax DM6SE • Installation Guide...
- Page 7 For outdoor installations, place the weather-resistant input cover over the connector and press it firmly against the loudspeaker to create a tight seal. See Preparing the Weather- resistant Input Cover on page 4. Installation Guide • DesignMax DM6SE English • 7...
- Page 8 Suitable for installation using Class 1, Class 2, Class 3 wiring methods in accordance with NFPA 70, National Electrical Code, 2017, Article 640 The DesignMax DM6SE loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination systems: Tested to IEC60268-5, 2007 8 •...
-
Page 9: Guía De Instalación
• Es responsabilidad del instalador utilizar un sistema de soporte que tenga la suficiente Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, resistencia a la carga del viento para cumplir con los códigos y normas aplicables. - Page 10 Alto: 340 mm (13.39") Ancho: 222 mm (8.74") Profundidad: 229 mm (9.00") Peso neto, altavoz con rejilla 6.40 kg (14.1 lb) y soporte (individual) Peso de envío (par) 14.74 kg (32.5 lb) 10 • Español Guía de instalación de • DesignMax DM6SE...
- Page 11 Euroblock. Nota: Si utiliza el formato del conducto de goma de abertura completa, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock. Guía de instalación de • DesignMax DM6SE Español • 11...
- Page 12 BoseProfessional.com Cableado de los altavoces Calibre de cable El altavoz DesignMax DM6SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 milímetros (1/4") de cable sin aislación para conectarlo a los terminales.
- Page 13 Consulte Preparación de la cubierta de entrada resistente a la intemperie en la página 11. Conecte el altavoz. Para obtener información sobre el cableado, consulte Conexión del altavoz en la página Guía de instalación de • DesignMax DM6SE Español • 13...
- Page 14 Consulte Preparación de la cubierta de entrada resistente a la intemperie en la página 11. 14 • Español Guía de instalación de • DesignMax DM6SE...
- Page 15 Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640 El altavoz DesignMax DM6SE se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados: Probado según IEC60268-5, 2007...
- Page 16 Importateur pour l’UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas Importateur pour le Mexique : Bose de México, S. de R.L. de C.V. , Paseo de las Palmas • Il incombe à l’installateur d’utiliser un système de support dont la résistance au vent 405-204, Lomas de Chapultepec, 11000 México, D.F.
- Page 17 Caractéristiques techniques Informations importantes concernant l’installation Vous trouverez des caractéristiques supplémentaires dans la fiche technique du produit DesignMax DM6SE sur BoseProfessional.com. Avant d’installer l’enceinte, veuillez consulter les Consignes de sécurité importantes sur la page 16. Caractéristiques physiques Dimensions du produit Hauteur : 340 mm (13,39 po)
- Page 18 Euroblock contre la pénétration d’eau. Remarque : en cas d’utilisation d’un conduit en caoutchouc largement ouvert, il est de la responsabilité de l’installateur d’assurer l’étanchéité du connecteur Euroblock contre la pénétration d’eau. 18 • Français DesignMax DM6SE • Guide d’installation...
- Page 19 Installation BoseProfessional.com Câblage de l’enceinte Épaisseur des câbles L’enceinte DesignMax DM6SE est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm ) à 14 AWG (2,1 mm ) uniquement. Diagrammes de connexion Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes.
- Page 20 Consultez la section Préparation du capot de protection des entrées résistant aux intempéries en page 18. Câblez le connecteur. Consultez la section Câblage de l’enceinte à la page 19 pour plus d’informations sur le câblage. 20 • Français DesignMax DM6SE • Guide d’installation...
- Page 21 étanchéité parfaite. Consultez la section Préparation du capot de protection des entrées résistant aux intempéries en page 18. Guide d’installation • DesignMax DM6SE Français • 21...
- Page 22 Conformité aux réglementations et aux normes de sécurité en vigueur L’enceinte DesignMax DM6SE a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes : Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial Utilisation générale, catégorie UL UEAY, dossier S 5591, numéro de contrôle 3N89...
- Page 23 Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande medizinischen Geräts beeinflussen kann. Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas • Der Monteur ist dafür verantwortlich, sicherzustellen, dass das verwendete de Chapultepec, 11000 México, D.F.
-
Page 24: Installationsanleitung
Technische Spezifikationen Wichtige Installationshinweise Bitte lesen Sie vor der Installation des Lautsprechers den Weitere technische Spezifikationen können Sie dem technischen Abschnitt Wichtige Sicherheitshinweise auf Seite 23. Datenblatt für den DesignMax DM6SE auf BoseProfessional.com entnehmen. Material, Abmessungen, Gewicht Produktabmessungen Höhe: 340 mm Breite: 222 mm... - Page 25 Euroblock-Anschluss vor eindringendem Wasser geschützt ist. Hinweis: Wird die große Öffnung der Gummiummantelung verwendet, ist der Monteur dafür verantwortlich, sie so abzudichten, dass der Euroblock-Anschluss vor eindringendem Wasser geschützt ist. Installationsanleitung • DesignMax DM6SE Deutsch • 25...
- Page 26 Systemeinrichtung BoseProfessional.com Verkabeln des Lautsprechers Kabeldurchmesser Der DesignMax DM6SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.
- Page 27 Führen Sie bei Installationen im Freien die Kabel durch die Unterseite der Abdeckung der Anschlüsse. Siehe Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse auf Seite 25. Verkabeln Sie den Anschluss. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 26. Installationsanleitung • DesignMax DM6SE Deutsch • 27...
- Page 28 Wenn Sie den Lautsprecher im Außenbereich anbringen, positionieren Sie die wetterbeständige Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, um die Abdeckung abzudichten. Siehe Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse auf Seite 25. 28 • Deutsch DesignMax DM6SE • Installationsanleitung...
- Page 29 Geeignet für die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640 Der DesignMax DM6SE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt: Getestet gemäß IEC60268-5, 2007 Installationsanleitung • DesignMax DM6SE...
- Page 30 Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas • È responsabilità dell’installatore utilizzare un sistema di supporto con sufficiente resistenza al vento per ottemperare alle norme e agli standard vigenti.
-
Page 31: Guida All'installazione
Dimensioni del prodotto Altezza: 340 mm Larghezza: 222 mm Profondità: 229 mm Peso netto del diffusore con 6,40 kg (14,1 lb) griglia e staffa (singolo) Peso di spedizione (coppia) 14,74 kg (32,5 lb) Guida all’installazione • DesignMax DM6SE Italiano • 31... - Page 32 è responsabilità dell’installatore sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock. Nota: se viene utilizzata la configurazione con tubo protettivo in gomma aperto, è responsabilità dell’installatore sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock. 32 • Italiano DesignMax DM6SE • Guida all’installazione...
- Page 33 BoseProfessional.com Cablaggio del diffusore Diametro dei cablaggi Il diffusore DesignMax DM6SE è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm ) e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
- Page 34 Vedere Preparazione della cover di protezione degli ingressi resistente agli agenti atmosferici a pagina 32. Cablare il connettore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 33. 34 • Italiano DesignMax DM6SE • Guida all’installazione...
- Page 35 Per le installazioni in esterni, posizionare la cover di protezione degli ingressi sul connettore e premerla con decisione contro il diffusore per assicurarne la tenuta. Vedere Preparazione della cover di protezione degli ingressi resistente agli agenti atmosferici a pagina 32. Guida all’installazione • DesignMax DM6SE Italiano • 35...
- Page 36 Conformità alle norme di sicurezza Il diffusore DesignMax DM6SE ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Conforme alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza Utilizzo generico - UL Categoria UEAY, Numero file S 5591 Numero controllo 3N89 Il modello DesignMax DM6SE è...
- Page 37 Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45 •...
-
Page 38: Installatiehandleiding
267 mm Technische specificaties Belangrijke installatie-informatie Raadpleeg voor aanvullende specificaties het datasheet Lees voordat u de luidspreker installeert Belangrijke met technische gegevens voor de DesignMax DM6SE op veiligheidsinstructies op pagina 37. BoseProfessional.com. Fysiek Afmetingen van het product Hoogte: 340 mm... - Page 39 Euroblock- connector voorkomt. Opmerking: Bij de volledig open-configuratie is het de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt. Installatiehandleiding • DesignMax DM6SE Nederlands • 39...
- Page 40 BoseProfessional.com De luidspreker bekabelen Bekabelingsdiameter De DesignMax DM6SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
- Page 41 Verwijder de connector uit de luidspreker. Haal bij montage buiten de kabels door de onderkant van de afdekking. Raadpleeg De weerbestendige afdekking voorbereiden op pagina 39. Bekabel de connector. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina Installatiehandleiding • DesignMax DM6SE Nederlands • 41...
- Page 42 Plaats voor montage buiten de weerbestendige afdekking over de connector en druk de afdekking stevig tegen de luidspreker voor een goede afdichting. Raadpleeg De weerbestendige afdekking voorbereiden op pagina 39. 42 • Nederlands DesignMax DM6SE • Installatiehandleiding...
- Page 43 Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640 De DesignMax DM6SE loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen: Getest volgens IEC60268-5, 2007 Installatiehandleiding •...
-
Page 44: Monteringsveiledning
• Det er montørens ansvar å bruke et støttesystem som har tilstrekkelig motstand Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de mot vind for å samsvare med gjeldende forskrifter og standarder. - Page 45 Tekniske spesifikasjoner Viktig informasjon om montering Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket Før du monterer høyttaleren, må du se gjennom Viktige for DesignMax DM6SE på BoseProfessional.com. sikkerhetsinstruksjoner på side 44. Fysisk Produktmål Høyde: 340 mm...
- Page 46 Merk: Hvis du installerer høyttaleren med gummirøret vendt oppover, er det montørens ansvar å forsegle mot vanninntrenging i Euroblock- kontakten. Merk: Hvis du bruke det åpne gummirøroppsettet, er det montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. 46 • Norsk DesignMax DM6SE • Monteringsveiledning...
- Page 47 Konfigurering BoseProfessional.com Kable høyttaleren Kabeldiameter DesignMax DM6SE-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter av ledningen for å feste til terminalene. Merk: Høyttaleren er ikke sertifisert for bruk med et stivt rør.
- Page 48 Se Klargjøre det værbestandige trekket til inngangen på side 46. Sett ledningene i kontakten. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 47. 48 • Norsk DesignMax DM6SE • Monteringsveiledning...
- Page 49 For utendørsmontering plasserer du det værbestandige trekket til inngangen over kontakten og trykker det godt mot høyttaleren for å skape en tett forsegling. Se Klargjøre det værbestandige trekket til inngangen på side 46. Monteringsveiledning • DesignMax DM6SE Norsk • 49...
- Page 50 Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640 DesignMax DM6SE-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: Testet i samsvar med IEC60268-5, 2007 50 •...
- Page 51 Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia skonsultować się z lekarzem. Importer — Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: +5255 (5202) •...
- Page 52 10,50 cala Dane techniczne Ważne informacje dotyczące instalacji Dodatkowe dane techniczne można znaleźć w arkuszu danych Przed rozpoczęciem montażu głośnika zapoznaj się z technicznych DesignMax DM6SE na stronie BoseProfessional.com. Ważnymi zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na stronie 51. Fizyczne Wymiary produktu Wysokość: 340 mm (13,39 cala)
- Page 53 Uwaga: instalując głośnik z gumową rurką skierowaną do góry, instalator musi zabezpieczyć system przed wniknięciem wody do złącza Euroblock. Uwaga: wybierając całkowicie otwartą konfigurację gumowej rurki, instalator musi zabezpieczyć system przed wniknięciem wody do złącza Euroblock. Podręcznik instalacji • DesignMax DM6SE Polski • 53...
- Page 54 Konfiguracja BoseProfessional.com Okablowanie głośnika Grubość przewodu Do montażu głośnika DesignMax DM6SE należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków. Uwaga: głośnik nie jest przeznaczony do użytku ze...
- Page 55 53, w sekcji Przygotowanie osłony chroniącej przed działaniem warunków atmosferycznych. Podłączyć przewody do złącza. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 54. Podręcznik instalacji • DesignMax DM6SE Polski • 55...
- Page 56 Więcej informacji znajduje się na stronie 53, w sekcji Przygotowanie osłony chroniącej przed działaniem warunków atmosferycznych. 56 • Polski DesignMax DM6SE • Podręcznik instalacji...
- Page 57 Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S 5591, numer kontrolny 3N89 Głośnik DesignMax DM6SE nadaje się do użytku zewnętrznego w wilgotnym środowisku Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3 zgodnie z normą NFPA 70, National Electric Code, 2017, art.
-
Page 58: 安装指南
易试验区日樱北路 353 号，9 号厂房 C 部位 损失。安装人员有责任评估在其应用中所使用的任何安装方法的可 欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 靠性。只有正确了解硬件且掌握安全安装技术的专业安装人员才能 墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, 尝试安装任何吊装式扬声器。 Lomas de Chapultepec, 11000 México, D.F.进口商和服务信息：+5255 (5202) 3545 • 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道... - Page 59 10.50 英寸 技术规格 重要安装信息 有关其他规格，请参阅 BoseProfessional.com 上的 DesignMax 安装扬声器之前，请阅读第 58 页上的重要安全说明。 DM6SE 技术参数表。 外观 产品尺寸 高度：340 毫米（13.39 英寸） 宽度：222 毫米（8.74 英寸） 深度：229 毫米（9.00 英寸） 带网罩和支架的扬声器净重 6.40 千克（14.1 磅） （单个） 14.74 千克（32.5 磅） 装运重量（成对） 安装指南 • DesignMax DM6SE 简体中文 • 59...
- Page 60 设置 BoseProfessional.com 安装选件 安全选件和配件 安装支架（随附） MBPWR-50 双轴墙架（可选） 输入和环出型 开口型 仅输入型 准备防风雨输入保护罩 防风雨输入保护罩分别针对三种不同的布线情况而设计（请参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。 注意：仅限室内的应用不需要使用输入保护罩。 注意：如果安装扬声器时橡胶管朝上，安装人员有责任进行密封，以防水进入 Euroblock 接口。 注意：如果使用开口橡胶管配置，安装人员有责任进行密封，以防水进入 Euroblock 接口。 60 • 简体中文 DesignMax DM6SE • 安装指南...
- Page 61 BoseProfessional.com 设置 扬声器接线 线规 DesignMax DM6SE 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。 接线图 露出六毫米（1/4 英寸）长的裸线以连接到端子。 注意：扬声器不适合与硬质管子一起 使用。扬声器仅适合软质管子或直接 布线连接方式。 70V/100V 8Ω 扬声器设置 2.5W 80W* 8Ω NC** 100V * 出厂默认设置 ** NC：无连接（不使用） 变压器抽头设置 转动设置抽头。使用平头螺丝刀。 使用安全绳索 某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构， 以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、 方法和硬件。 可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。 该插件适合与深度为 15 毫米（0.59英寸）的 M8 螺钉（未随附）...
- Page 62 安装 BoseProfessional.com 扬声器朝向 选择最适合您安装条件的扬声器朝向。 水平 垂直 注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）时，扬声器可能直接暴露在烹饪油烟之下，这可能会降低扬声器的性能或可靠性。 安装支架 注意：选择安装位置时，必须将安装支架的至少两个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。 请选择符合当地所有建筑法规和要求的紧固件。 注意：请选择合适的紧固件以支撑扬声器的重量（6.40 千克 [14.1 磅]）。 做好钻孔记号。 在墙壁上钻四个孔（大小适合相应的紧固件）。 使用四颗螺丝（不随附）将支架固定到墙壁上。 注意：使用 M5 或 10 号尺寸的螺丝。 连接接线端子 将接线穿过支架的中心孔。 将接线端子从扬声器拆下。 对于室外安装，插入接线时请从输入防护罩底部穿过。请参阅 第 60 页的准备防风雨输入防护罩。 执行接线端子接线操作。有关接线信息，请参阅第 61 页的 扬声器接线。 62 • 简体中文 DesignMax DM6SE • 安装指南...
- Page 63 安装 重要安装信息 支架锁扣：用来固定扬声器角度。 网罩松扣：用于将网罩固定到扬声器。 锁夹：用于将扬声器固定到安装支架上。 角度标签（位于支架上）：用于指示您所需的角度位置。 安装扬声器 警告：不遵循以下步骤可能会导致不安全的安装环境， 解锁扣并将扬声器调整到所需角度。调整扬声器角度时，请确保支撑住 有扬声器跌落的危险。 扬声器的重量。 注意：扬声器的角度可以调节至 0° 、 15° 、 30° 或 45° 。 从锁扣移除锁夹。确保不要将锁夹系绳拉出扬声器。 将扬声器连接到支架，解锁锁扣，调整扬声器至 45°， 并将锁扣锁定到位。 将锁扣锁定到位。 将锁夹按压在锁扣上，直到锁夹紧紧地固定在锁扣周围，使扬声器保持 所需的角度。 将已经接好线的接线端子连接到扬声器。 对于室外安装，将防风雨渗入的防护罩放置于接口上， 并将其牢牢压在扬声器上，以形成紧密密封。 请参阅第 60 页的准备防风雨渗入的防护罩。 安装指南 • DesignMax DM6SE 简体中文 • 63...
- Page 64 列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途 通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89 DesignMax DM6SE 适用于室外潮湿位置 适合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2017) 第 640 条 DesignMax DM6SE 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的： 按照 IEC60268-5 (2007) 标准进行测试。 64 • 简体中文 DesignMax DM6SE • 安装指南...
- Page 65 • 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷 害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安 墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de 全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。 Chapultepec, 11000 México, D.F.進口商與服務資訊：+5255 (5202) 3545 • 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓...
-
Page 66: 安裝指南
如需其他規格資訊，請參閱 BoseProfessional.com 上的 DesignMax 安裝揚聲器之前，請先閱讀第 65 頁的「重要安全指示」。 DM6SE 技術資料表。 外觀 產品尺寸 高度：340 公釐 (13.39 吋) 寬度：222 公釐 (8.74 吋) 深度：229 公釐 (9.00 吋) 淨重，揚聲器加網罩及支架 (單件) 6.40 kg (14.1 lb) 裝運重量 (成對) 14.74 kg (32.5 lb) 66 • 繁體中文 DesignMax DM6SE • 安裝指南... - Page 67 BoseProfessional.com 設定 安裝選項 安裝選項與配件 安裝支架 (隨附) MBPWR-50 左右及傾角支架 (選配) 輸出入 開放式 單輸入 防風雨輸入端子外蓋安裝前處理 防風雨輸入端子外蓋設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。 備註：純室內安裝時，無需使用輸入端子外蓋。 備註：若揚聲器安裝時將橡膠導管朝上，則安裝人員須負責將導管密封， 以防止水進入 Euroblock 連接端子。 備註：若使用開放式橡膠導管配置，則安裝人員須負責將導管密封， 以防止水進入 Euroblock 連接端子。 安裝指南 • DesignMax DM6SE 繁體中文 • 67...
- Page 68 設定 BoseProfessional.com 揚聲器接線 線規 DesignMax DM6SE loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。 接線圖 露出六公釐 (1/4 吋) 的裸線以連接至端子。 備註：本揚聲器不適用硬式導管。 本揚聲器僅適用軟性導管或配線連接。 70V/100V 8Ω 揚聲器設定 2.5W 80W* 8Ω NC** 100V * 原廠預設 ** NC：無連線 (請勿使用) 變壓器抽頭設定...
- Page 69 水平 垂直 備註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸烹調油脂 (例如商業料理環境)，恐因此降低揚聲器的效能或功能性。 安裝支架 備註：選擇安裝位置時，應將至少兩個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。請選用符 合所有當地建築法規和規定的緊扣件。 備註：請選用合適的緊扣件，須能支撐揚聲器重量 (6.40 公斤 [14.1 磅])。 標記鑽孔。 在牆面上鑽出四個鑽孔 (尺寸符合合適的緊扣件)。 使用四個螺絲將支架固定於牆面 (未隨附)。 備註：使用 M5 或 #10 尺寸的螺絲。 連接器接線 將線路穿過支架中央孔。 從揚聲器上取下連接器。 在戶外安裝時，請將連接線從輸入端子外蓋底部插入。 請參閱第 67 頁的 「防風雨輸入端子外蓋安裝前處理」。 將線路連接至連接器。如需瞭解配線資訊，請參見第 68 頁「揚聲器接線」。 安裝指南 • DesignMax DM6SE 繁體中文 • 69...
- Page 70 重要安裝資訊 支架鎖定片：用於固定揚聲器角度。 網罩釋放片：用於將網罩固定於揚聲器。 鎖定阻擋器：用於將揚聲器牢固地固定在安裝支架。 角度標籤 (支架上)：辨識所需的角度位置。 安裝揚聲器 警告：若未確實依下列步驟安裝，即可能導致安裝狀態不安全， 解開鎖定片，並將揚聲器調整至所需角度。當您在調整揚聲器角度時， 造成墜落風險。 請確實支撐住揚聲器的重量。 備註：揚聲器角度可調整為 0° 、 15° 、 30° 或 45° 。 從鎖定片取下鎖定阻擋器。請小心勿將鎖定阻擋器繫繩從揚聲器拉出。 將揚聲器安裝至支架，解開鎖定片以將揚聲器調整至 45°，並將鎖定片 鎖至定位。 將鎖定片鎖至定位。 將鎖定阻擋器壓入鎖定片，直到阻擋器穩固卡住鎖定片，使揚聲器維持 在所需角度。 將接好線的連接器安裝至揚聲器。 若在戶外安裝，請將防風雨輸入端子外蓋覆蓋於輸入端子， 並牢牢壓於揚聲器以形成密封。請參閱第 67 頁的「防風雨輸入端 子外蓋安裝前處理」。 70 • 繁體中文 DesignMax DM6SE • 安裝指南...
- Page 71 備註：除非欲將標誌取下，否則請勿將按鍵向內擠壓。 取下網罩 網罩兩側各有一個小開口 (1)。沿著揚聲器支架槽的一面，使用小型扁平工具插入網罩 開口，將釋放片鬆開。將網罩從揚聲器取下。 安全與規章遵循 DesignMax DM6SE loudspeaker 揚聲器通過測試，且符合下列規格及用途： 名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器 一般用途 - UL Category UEAY，案號 S 5591，控制號 3N89 DesignMax DM6SE 揚聲器適用於戶外潮濕區域 根據 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝...
-
Page 72: 設置ガイド
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone この製品には磁性材料が含まれています。体内に埋め込まれ EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands ている医療機器への影響については、医師にご相談ください。 メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.輸入元およびサポート情報: • 設置者の責任で、適用される法律および基準に準拠した、十分な耐風 +5255(5202) 3545 構造を持つサポートシステムを使用してください。... - Page 73 340 mm Ø 5.5 mm 210 mm 267 mm 技術仕様 設置に関する重要な情報 詳細な仕様は、BoseProfessional.comに用意されている、DesignMax スピーカーを設置する前に、72ページの安全上の重要な注意事項を DM6SEのテクニカルデータシートを参照してください。 ご確認ください。 物理的仕様 高さ: 340 mm 製品寸法 幅: 222 mm 奥行き: 229 mm 6.40 kg 質量（グリルおよびブラケット装着時 のスピーカー、単体） 梱包質量（ペア） 約14.74 kg 設置ガイド • DesignMax DM6SE 日本語 • 73...
- Page 74 BoseProfessional.com セットアップ 設置オプション 設置オプションとアクセサリー 取り付けブラケット（付属） MBPWR-50壁掛けブラケット（オプション） 入力および出力 開口 単一入力 耐候入力カバーを準備する 耐候入力カバーは、上記の3つの各配線パターンに対応するように設計されています。お使いの配線パターンに合わせて入力カバーの構成を変更するには、ゴ ム管の点線に沿って切り取ります。 注: 屋内のみでの使用には、入力カバーは必要ありません。 注: スピーカーの設置時にゴム管が上向きになる場合は、ユーロブロックコネクタ ーへの水の侵入を防ぐために、設置者の責任で密閉してください。 注: 開口の構成のゴム管を使用する場合は、ユーロブロックコネクターへの水の侵 入を防ぐために、設置者の責任で密閉してください。 74 • 日本語 DesignMax DM6SE • 設置ガイド...
- Page 75 BoseProfessional.com セットアップ スピーカーの配線 ケーブルゲージ DesignMax DM6SEで使用できるケーブル径は、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。 接続図 裸線を長さ6 mm（1/4インチ）露出して端子に接続します。 注: 本スピーカーは、固定導管の使用に は対応しておらず、フレキシブル導管ま たはケーブル接続のみに適しています。 70V/100V 8 Ω スピーカーの設定 2.5W 80W* 8 Ω NC** 100V *工場出荷時設定 **NC: 未接続（使用しない） トランスフォーマータップの設定 回転させてタップを設定します。マイナスドライバーを使用します。 安全ケーブルの使用 お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する 固定に二次的な方法も用いることが法令により義務づけられている場合が あります。適用される建築基準や規制を満たす設置場所や設置方法、器具 を選択してください。 本スピーカーに安全ケーブルを取り付けるときは、筐体の背面にあるネジ穴...
- Page 76 BoseProfessional.com 設置 スピーカーの向き 設置環境に最適なスピーカーの向きを選択します。 横向き 縦向き 注: スピーカーは、食用油に直接晒される可能性がある加熱調理スペース（商業店舗の厨房など）の近くに設置すると、性能や機能が低下するおそれがあります。 ブラケットを取り付ける 注: 取り付け位置を決める際、取り付けブラケットの取り付けポイント（2箇所以上）を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっ かり固定されない場合、取り付ける際に適切な補強器具を使用して固定してください。各地域の建築基準と要件すべてに適合する留め具を選択してください。 注: スピーカーの重量（6.40 kg）を支えるのに適した留め具を選択してください。 穴を空ける位置に印を付けます。 壁に穴を4つ（使用する留め具の大きさ）開けます。 ネジを4つ（付属していません）使い、ブラケットを壁に固定します。 注: M5または#10サイズのネジを使います。 コネクターを配線する ケーブルは、ブラケットの中央の穴を通します。 スピーカーからコネクターを外します。 屋外での設置には、入力カバーの下からケーブルを挿入してく ださい。「耐候入力カバーを準備する」（74ページ）を参照し てください。 コネクターを配線します。配線について詳しくは、「スピーカーの 配線」（75ページ）を参照してください。 76 • 日本語 DesignMax DM6SE • 設置ガイド...
- Page 77 グリルリリースタブ: グリルをスピーカーに固定するために使用します。 ロックブロッカー: スピーカーを取り付けブラケットに固定するために使用します。 角度ラベル（ブラケット）: 角度位置を示しています。 スピーカーを取り付ける タブのロックを解除し、目的の角度になるようにスピーカーを調節します。 警告: 下記の手順に従わない場合、設置が不安定になり、落下事故 スピーカーの角度を調節する際、スピーカーの重量が支えられていること の原因となる可能性があります。 を確認します。 注: スピーカーの角度は、 0° 、 15° 、 30° 、 45° に調節できます。 ロックブロッカーをロックタブから取り外します。ロックブロッカーの留め 具をスピーカーから引き抜かないように注意してください。 ブラケットにスピーカーを取り付け、タブのロックを外してスピーカーの角 度が45°になるように調節し、タブをロック位置に固定します。 タブをロック位置に固定します。 ロックブロッカーをロックタブの上から押し込み、タブの周りにしっかりと 取り付けてスピーカーの角度を固定します。 配線済みのコネクターをスピーカーに取り付けます。 屋外の設置では、耐候入力カバーをコネクターの上に取り付け、スピーカ ーに強く押し付けてしっかりと密閉します。「耐候入力カバーを準備する」 （74ページ）を参照してください。 設置ガイド • DesignMax DM6SE 日本語 • 77...
- Page 78 グリルの取り外し グリルの両側に、2つの小さな開口部があります（1）。ブラケット用のスロットがあるスピー カーの側面に沿って、グリルの開口部に小型の平らな工具を挿入し、リリースタブを外しま す。グリルをスピーカーから取り外します。 安全上のコンプライアンス DesignMax DM6SEは幅広いテストに合格しており、次の仕様と用途に準拠しています。 ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠 一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89 DesignMax DM6SEは屋外の水気の多い場所での使用に対応しています。 NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応 DesignMax DM6SEは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。 IEC60268-5準拠試験を実施、2007年 78 • 日本語 DesignMax DM6SE • 設置ガイド...
- Page 79 .احرص على تركيب الكتيفة وف ق ً ا لقوانين البناء المحلية Bose Professional ال تستخدم سوى المع د ّات والملحقات المض م ّ نة أو المحددة من ق ِ ب َ ل . ال يتم إرفاق أجهزة تثبيت مكبرDesignMax DM SE لالستخدام مع مكبرات الصوت...
- Page 80 )العرض: مم ( .8 بوصات )العمق: 9 مم (00.9 بوصات ) ً 0 . كجم ( . رط ال الوزن الصافي لمكبر الصوت مع الحاجز الشبكي )والكتيفة (فردي ) ً . كجم ( . رط ال )وزن الشحن (زوج 80 • العربية DesignMax DM6SE • دليل التركيب...
- Page 81 .Euroblock المحكم لمنع دخول الماء إلى داخل الموصل الطرفي من النوع األوروبي مالحظة: إذا كان يتم استخدام تكوين القناة المطاطية المفتوحة على مصراعيها، فإن فني التركيب يتحمل مسؤولية .Euroblock اإلغالق المحكم لمنع دخول الماء إلى داخل الموصل الطرفي من النوع األوروبي • دليل التركيبDesignMax DM6SE 18 • العربية...
- Page 82 .ولوائح البناء المحلية .يمكن تثبيت كبل أمان بمك ب ّر الصوت باستخدام وليجة ملولبة بالجزء الخلفي من العلبة .) (غير مرفق) بعمق ملليمتر ً ا (9 .0 بوصةM8 يتسع حجم الوليجة لبرغي 8 • العربية DesignMax DM6SE • دليل التركيب...
- Page 83 .8 راجع تحضير غطاء اإلدخال المقاوم لظروف الطقس في صفحة اربط المو ص ّ ل سلك ي ًا. للحصول على معلومات حول توصيل األسالك، راجع توصيل .8 أسالك مكبر الصوت في الصفحة • دليل التركيبDesignMax DM6SE 38 • العربية...
- Page 84 4. بالنسبة لعمليات التركيب الخارجية، ضع غطاء الدخل المقاوم لظروف الطقس على الموصل واضغط عليه بإحكام مقابل مكبر الصوت إلقفاله بطريقة محكمة. راجع تحضير غطاء الدخل .81 المقاوم لظروف الطقس في الصفحة 8 • العربية DesignMax DM6SE • دليل التركيب...
- Page 85 .ضع الحاجز الشبكي على مقدمة مكبر الصوت وادفعه بقوة حتى يستقر في مكانه لمحاذاته مع اتجاه مك ب ّر الصوت. اضغط على الزر الموجود على الجزءBose يمكنك تدوير شعار الخلفي من الحاجز الشبكي بإحدى يديك. وقم بتدوير الشعار باليد األخرى. يمكن تدوير الشعار في اتجاه...
