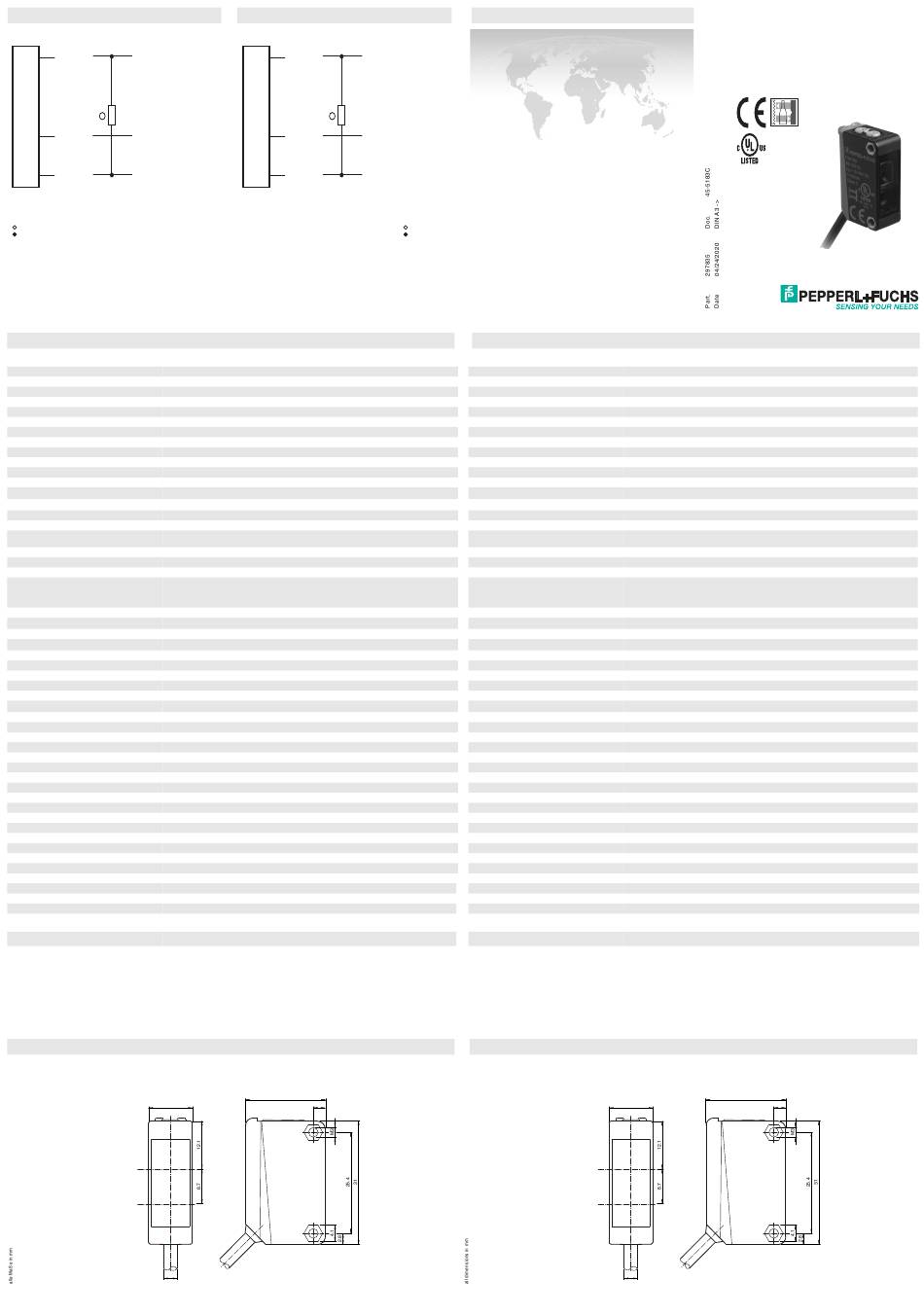

Pepperl+Fuchs ML100-55-G/102/115 Manual

Elektrischer Anschluss
Option:
102
+UB
BN
BU 0 V
BK Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 2,5 m
Reflektorabstand 0,05 ... 2,5 m
Grenzreichweite 2,5 m
Referenzobjekt Reflektor H50
Lichtsender LED
Lichtart rot, Wechsellicht
Polarisationsfilter ja
Lichtfleckdurchmesser ca. 180 mm im Abstand von 2,5 m
Öffnungswinkel ca. 4 °
Lichtaustritt frontal
Fremdlichtgrenze EN 60947-5-2:2007+A1:2012
Kenndaten funktionale Sicherheit
MTTF 860 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün: Netz ein (Power on) Teach-In : LEDs gelb/grün; gleichphasiges Blinken; 2,5 Hz Teach
Fehler: LEDs gelb/grün; gegenphasiges Blinken; 8,0 Hz
Funktionsanzeige LED gelb: leuchtet bei Empfang des Sendestrahls aus bei Strahlunterbrechung
Bedienelemente Teach-In Drehschalter
Bedienelemente Hell-/Dunkelumschalter voreingestellt zu hellschaltend
Kontrasterkennungsstufen 18 % - Klarglasflaschen
40 % - Farbglas oder nichttransparente Materialien
einstellbar durch Teach-In-Schalter
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit max. 10 %
Leerlaufstrom I < 20 mA
0
Ausgang
Schaltungsart Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: hellschaltend
Signalausgang 1 NPN-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA , ohmsche Last
≤ 1,5 V DC
Spannungsfall U
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -30 ... 60 °C (-22 ... 140 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Gehäusebreite 11 mm
Gehäusehöhe 31 mm
Gehäusetiefe 20 mm
Schutzart IP67
Anschluss Festkabel 2 m
Material
Gehäuse PC (Polycarbonat)
Lichtaustritt PMMA
Masse ca. 50 g
Anzugsmoment Befestigungsschrauben 0,6 Nm
Normen- und Richtlinienkonformität
Richtlinienkonformität
EMV-Richtlinie 2004/108/EG EN 60947-5-2:2007+A1:2012
Normenkonformität
Normen UL 60947-5-2
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Class-2-Stromquelle oder UL-gelistetes Netzteil mit beschränktem Spannungsaus-
gang mit (evtl. integrierter) Sicherung (max. 3.3 A gemäß UL248), Typ-1-Gehäuse
Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht
CCC-Zulassung
mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
11
Empfänger
Sender
ø 3.5
Electrical connection
Option:
102
+UB
BN
BU 0 V
BK Q
= Light on
= Dark on
20
3
Adressen/Addresses
Pepperl+Fuchs Group
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs Group · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 2.5 m
Reflector distance 0.05 ... 2.5 m
Threshold detection range 2.5 m
Reference target H50 reflector
Light source LED
Light type modulated visible red light
Polarization filter yes
Diameter of the light spot approx. 180 mm at a distance of 2.5 m
Angle of divergence approx. 4 °
Optical face frontal
Ambient light limit EN 60947-5-2:2007+A1:2012
Functional safety related parameters
MTTF 860 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green: power on Teach-In : LED yellow/green; equiphase flashing; 2,5 Hz Teach Error:LED
green/yellow non equiphase flashing; 8.0 Hz
Function indicator LED yellow: lights up when receiving the light beam OFF when light beam is interrupted
Control elements Teach-In rotary switch
Control elements Light-on/dark-on changeover switch preset to light on
Contrast detection levels 18 % - clear glass bottles
40 % - colored glass or opaque materials
adjustable due to Teach-In switch
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple max. 10 %
No-load supply current I < 20 mA
0
Output
Switching type The switching type of the sensor is adjustable. The default setting is: light on
Signal output 1 NPN output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA , resistive load
≤ 1.5 V DC
Voltage drop U
d
Switching frequency f 1000 Hz
Response time 0.5 ms
Ambient conditions
Ambient temperature -30 ... 60 °C (-22 ... 140 °F)
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Mechanical specifications
Housing width 11 mm
Housing height 31 mm
Housing depth 20 mm
Degree of protection IP67
Connection 2 m fixed cable
Material
Housing PC (Polycarbonate)
Optical face PMMA
Mass approx. 50 g
Tightening torque, fastening screws 0.6 Nm
Compliance with standards and directives
Directive conformity
EMC Directive 2004/108/EC EN 60947-5-2:2007+A1:2012
Standard conformity
Standards UL 60947-5-2
Approvals and certificates
UL approval cULus Listed, Class 2 Power Source or listed Power Supply with a limited voltage output with
(maybe integrated) fuse (max. 3.3 A according UL248), Type 1 enclosure
CCC approval / marking not required for products rated ≤36 V
CCC approval
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
11
Receiver
Transmitter
ø 3.5
Reflexionslichtschranke für Glaserkennung
mit 2 m Festkabel

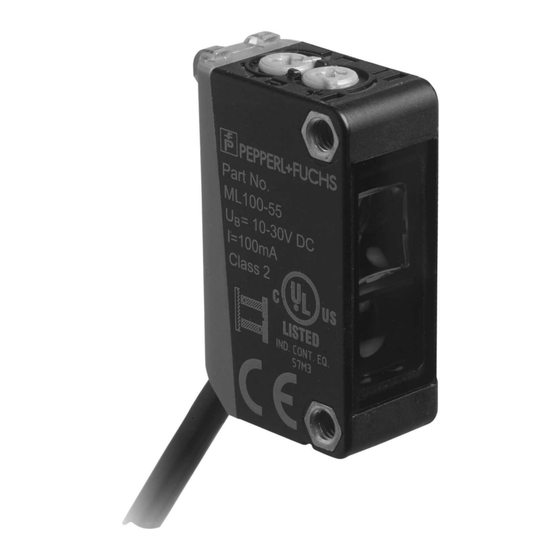

Retroreflective sensor for glass detection
with 2 m fixed cable
ML100-55-G/102/115
20
3
