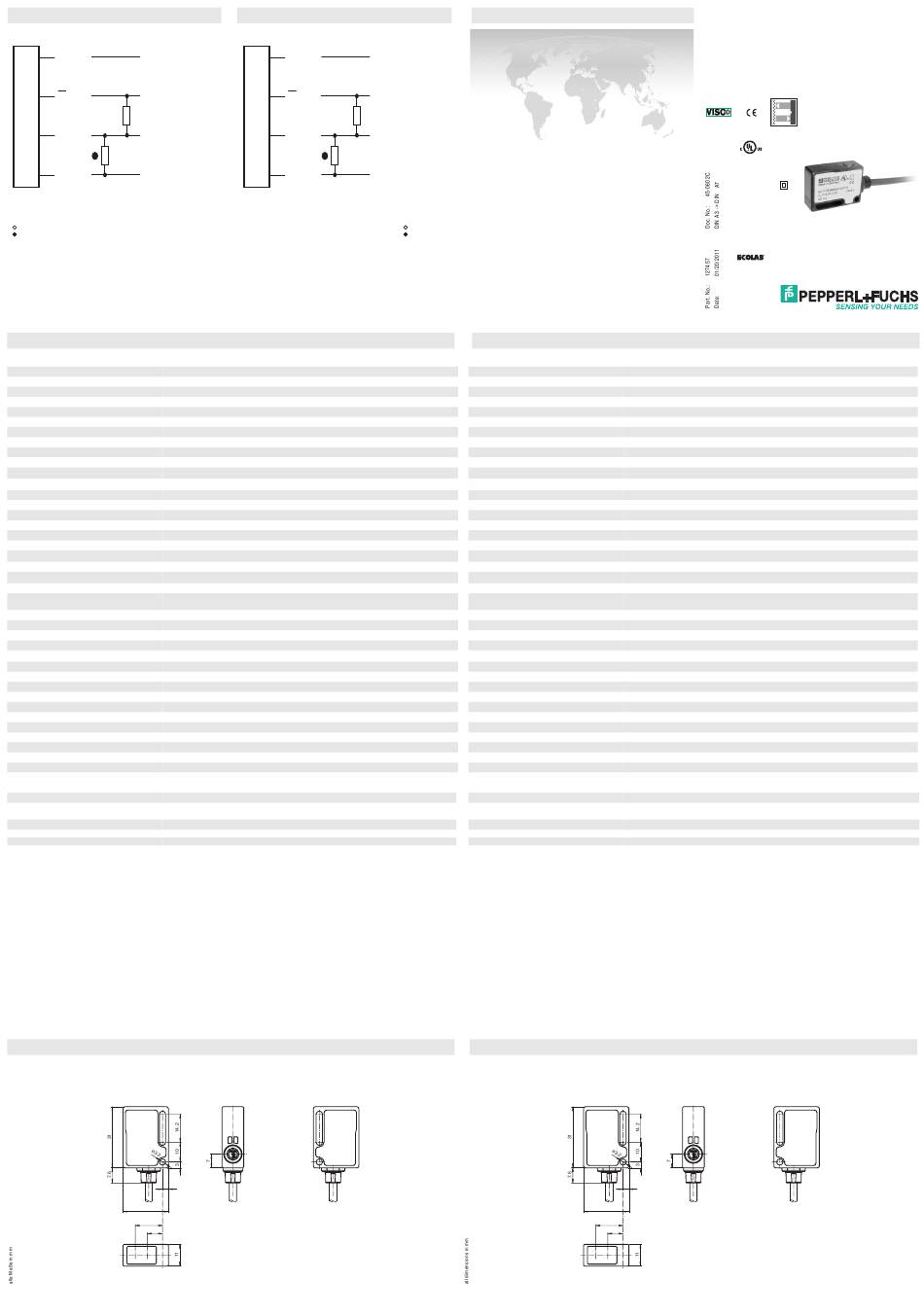

Pepperl+Fuchs ML71-55 Quick Start Manual

Elektrischer Anschluss
Option: 82b/103
+UB
BN
WH
Q
Alarm
0 V
BU
BK Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 3 m
Reflektorabstand 0,03 ... 3 m
Grenzreichweite 3,5 m
Referenzobjekt Reflektor H85-2
Lichtsender LED
Lichtart rot, Wechsellicht
Lichtfleckdurchmesser ca. 180 mm im Abstand von 3,5 m
Öffnungswinkel ca. 3 °
Fremdlichtgrenze 40000 Lux
Kenndaten funktionale Sicherheit
MTTF 1530 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, blinkend im Kurzschlussfall
Funktionsanzeige LED gelb, leuchtet bei freiem Lichtstrahl, blinkt bei Unterschreiten der Funktionsreserve
Bedienelemente Teach-In-Taste
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , class 2
B
Welligkeit max. 10 %
Leerlaufstrom I < 20 mA
0
Ausgang
Vorausfallausgang 1 PNP, inaktiv bei Unterschreiten der Funktionsreserve nach ca. 5 s.
Sofort inaktiv, wenn innerhalb der Blinkzeit 4 Strahlunterbrechungen stattfinden.
Schaltungsart dunkelschaltend
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
≤ 1,5 V DC
Spannungsfall U
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Schutzart IP67 / IP69K
Anschluss Festkabel 2 m
Material
Gehäuse PC (Makrolon, glasfaserverstärkt)
Lichtaustritt PMMA
Masse ca. 50 g
Normen- und Richtlinienkonformität
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Normen EN 50178, UL 508
Zulassungen und Zertifikate
II, Bemessungsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
Schutzklasse
UL-Zulassung cULus
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
3
23
13.8
7.8
Electrical connection
Option: 82b/103
+UB
BN
WH
Q
Alarm
0 V
BU
BK Q
= Light on
= Dark on
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 3 m
Reflector distance 0.03 ... 3 m
Threshold detection range 3.5 m
Reference target H85-2 reflector
Light source LED
Light type modulated visible red light
Diameter of the light spot approx. 180 mm at a distance of 3.5 m
Angle of divergence approx. 3 °
Ambient light limit 40000 Lux
Functional safety related parameters
MTTF 1530 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operating display LED green, flashes in case of short-circuit
Function display LED yellow, lights up when light beam is free, flashes when falling short of the stability control
Controls TEACH-IN key
Electrical specifications
Operating voltage U 10 ... 30 V DC , class 2
B
Ripple max. 10 %
No-load supply current I < 20 mA
0
Output
Output of the pre-fault indication 1 PNP, inactive when level falls below function reserve after approx. 5 s.
Immediately inactive if the beam is interrupted 4 times during the flashtime.
Switching type dark on
Signal output 1 PNP output, short-circuit protected, protected from reverse polarity, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA
≤ 1.5 V DC
Voltage drop U
d
Switching frequency f 1000 Hz
Response time 0.5 ms
Ambient conditions
Ambient temperature -20 ... 60 °C (-4 ... 140 °F)
Storage temperature -40 ... 75 °C (-40 ... 167 °F)
Mechanical specifications
Protection degree IP67 / IP69K
Connection 2 m fixed cable
Material
Housing PC (glass-fiber-reinforced Makrolon)
Optical face PMMA
Mass approx. 50 g
Compliance with standards and directives
Standard conformity
Product standard EN 60947-5-2:2007
IEC 60947-5-2:2007
Standards EN 50178, UL 508
Approvals and certificates
II, rated voltage ≤ 250 V AC with pollution degree 1-2 according to IEC 60664-1
Protection class
UL approval cULus
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
3
23
13.8
7.8

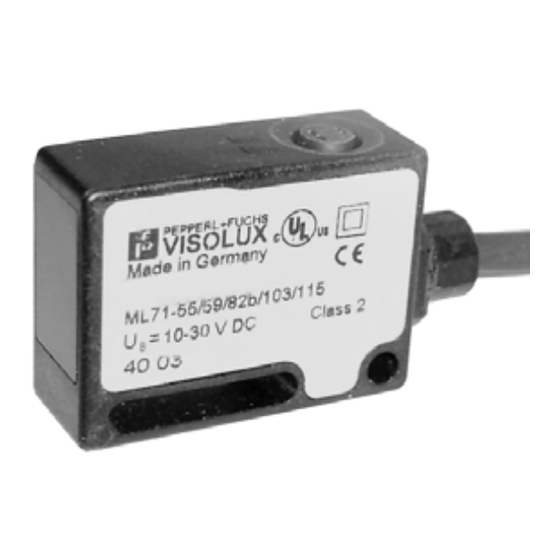

Reflexions-Lichtschranke
mit 2 m Festkabel
Retroreflective sensor
with 2 m fixed cable
ML71-55/59/82b/103/115
