Summary of Contents for BOERPLAY Calisthenics Combination

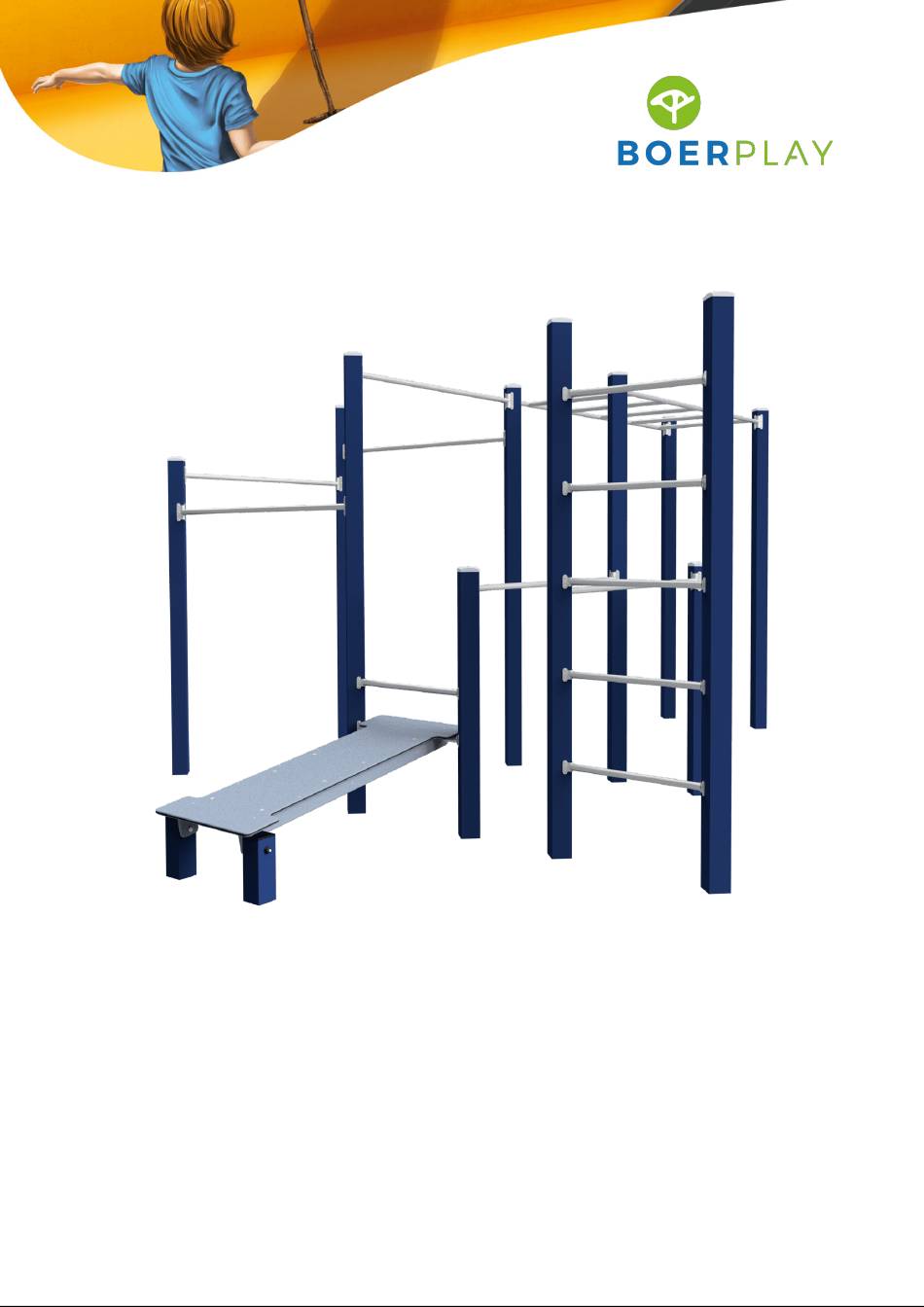

- Page 1 Calisthenics Combination FITE027.502...
- Page 2 5,53 m 4,07 m 2,47 m 0,00 m 2,62 m 1,42 m 0,00 m Benaming Combinatie TOE FIT 027 502 Title Tekening Opmerking Calisthenics Drawing Comment Datum Hoofdafmetingen Main dimensions 14-9-2023 Date...
- Page 3 6,75 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming Combinatie TOE FIT 027 502 Title Tekening Opmerking Calisthenics Drawing Comment Datum Obstakelvrije zone Obstacle free zone 14-9-2023 Date...
- Page 4 1,50 m 0,80 m 0,80 m 1,60 m 1,50 m 0,55 m Grondmarkering Ground level marker 0,60 m 0,80 m ✔ ✔ 550 L Important! Make sure the concrete is hardened enough before closing the hole Belangrijk! Zorg ervoor dat het beton voldoende is gehard voordat het gat gesloten wordt Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges - Other modules are dimensioned at the top (climbing walls, caps for the posts, etc.) - Overige modules zijn bemaat op de bovenkant (klimwanden, paalkappen, etc.)
- Page 6 2,62 m 2,62 m 2,31 m 2,28 m 1,83 m 1,81 m 1,38 m 0,93 m 0,77 m 0,52 m 0,48 m 0,29 m 0,00 m 0,00 m 2,62 m 2,62 m 2,55 m 2,55 m 2,05 m 1,35 m 0,29 m 0,00 m 0,00 m...
- Page 7 LOGBOOK Type indication Article number FITE027.502 Product Name Calisthenics Combination Maximum fall height 1,5 m Construction year 2024 Certificate 151206 Inspection body Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Manufacturer name Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Phone: +31 (0)183 40 23 66...
- Page 8 LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...
- Page 9 Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear.
- Page 10 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.
- Page 11 Certificaat Certificaat van goedkeuring afgegeven door Keurmerkinstituut (aangewezen bij ministeriële beschikking van 16 november 2020, nr. 1778239-213859-VGP) Certificaat nr.: 151206 Dossier nr.: 18576 Serie / Enkel: Betreft: Calisthenics combinatie Aanduidingen: FIT.027.502 Eigenaar/houder: Boer speeltoestellen b.v. Postbus 10 4255 ZG Nieuwendijk Soort toestel: Sporttoestel Calisthenics Combinatie Fabrikant:...
- Page 12 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Lamellenstop Rond 6 Staander 3400 Zonder gaten Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD FIT 050 502 Staander 2600 Title Tekening...
- Page 13 Type Progr. Bew. Rev. Benaming Volgnr. Opmerking 5 x 40 - RVS A2-70 Schroef Assy DOPMOER BORG RVS M10 4.8 X 12 - RVS A2-70 Klinknagel bolkop Verzonken bout M10 x 35 - RVS A2-70 SLUITRING Borgmoer M10 - VZ 8.8 ZESKANT MOER Zeskantbout ISO 4014 M10 x 120 - VZ 8.8...
- Page 14 A ( 1:4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Klinknagel bolkop 6,4 X 15 - RVS A2-70 Enterrek Benaming Enterrek MOD FIT 052 001 Title Tekening Opmerking Vast Drawing Comment Datum Samenstelling module Assembly module 10-3-2023 Date...
- Page 15 A ( 1 : 2 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Klinknagel bolkop 6,4 X 15 - RVS A2-70 Stang h.o.h. 1600 Benaming Stang MOD FIT 053 001 Title Tekening Opmerking h.o.h. 1600 Drawing Comment Datum Samenstelling module Assembly module 10-3-2023 Date...
- Page 16 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Lamellenstop Rond 6 Staander 2200 Zonder gaten Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD FIT 057 502 Staander 1400 Title Tekening...
- Page 17 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Lamellenstop Rond 6 Staander 2900 Zonder gaten Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD FIT 062 502 Staander 2100 Title Tekening...
- Page 18 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4.8 X 12 - RVS A2-70 Stang h.o.h. 800 Benaming MOD FIT 063 001 Stang Title Tekening Opmerking h.o.h. 800 Drawing Comment BOER Datum Samenstelling module Assembly module 21-12-2015 Date SPEELTOESTELLEN...
