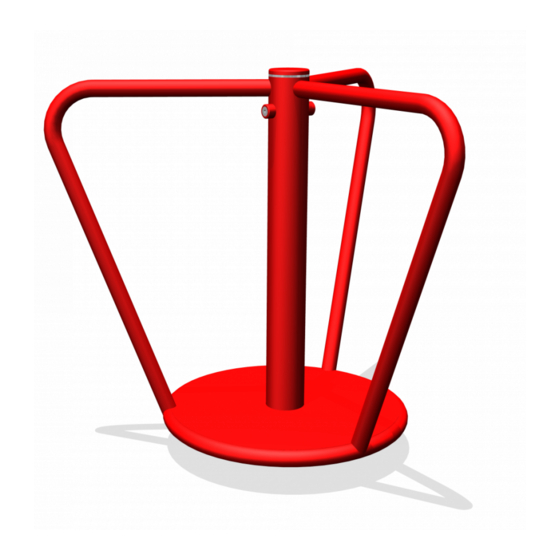

Summary of Contents for BOERPLAY Roundabout

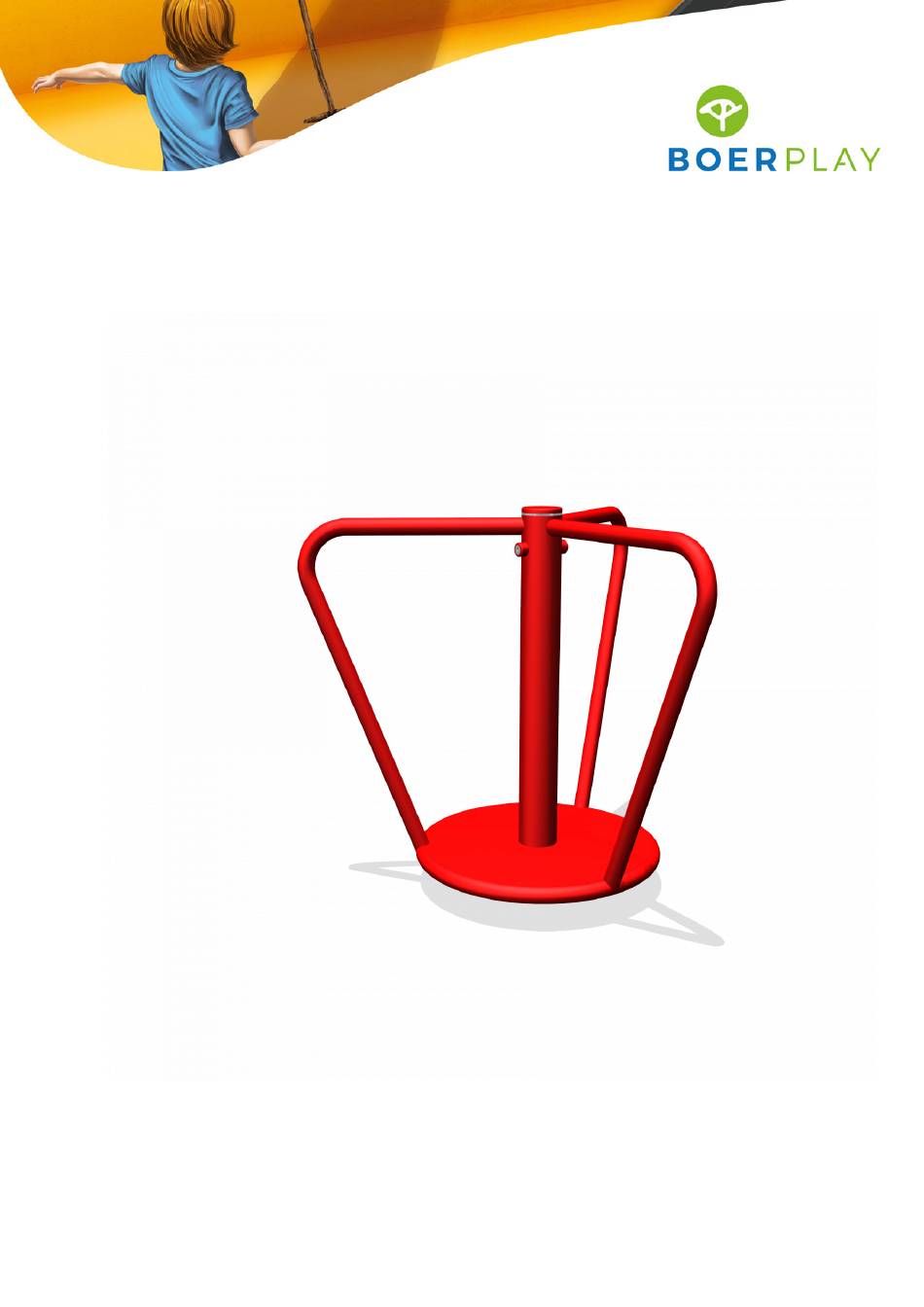

- Page 1 Roundabout CSPE410.320...
- Page 2 0,31 m 0,00 m 0,33 m 0,98 m 0,07 m 0,00 m Benaming TOE CSP 410 320 Tourniquet Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Hoofdafmetingen Main dimensions 3-3-2015 Date SPEELTOESTELLEN...
- Page 3 5,20 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE CSP 410 320 Tourniquet Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 3-3-2015 Date SPEELTOESTELLEN...
- Page 4 2,60 m 2,60 m 0,42 m Grondmarkering Ground level marker Benaming TOE CSP 410 320 Tourniquet Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Bodemplan Groundplan 3-3-2015 Date SPEELTOESTELLEN...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 CSPE410.320 Roundabout LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Classic Play Product code CSPE410.320 Name of equipment Alu Tourniquet RAL3020 Maximum height of fall...
-
Page 7: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 12 B-B ( 1 :5 ) Type Progr. Volgnr Bew. Rev. Benaming Opmerking Platverz. Schroef M12x40 6 x 10 - RVS A2-70 Verz. schroef gleuf Nylon lagerbus Tourniquet Groefkogellager Type 6206DDU Kogeltaatslager Type 51305 Vulring Tourniquet Tourniquet Draaiend deel As Tourniquet Classic Play B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD CSP 036 320...
- Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantmoer M16 - VZ 8.8 SLUITRING M16 x 3 Poermodel 6 9802050060 Benaming MOD OBT 006 001 Poer model 6 Title Tekening Opmerking 150 KG Drawing Comment BOER Datum Samenstelling module Assembly module 5-3-2015 Date SPEELTOESTELLEN...
- Page 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantmoer M16 - VZ 8.8 SLUITRING M16 x 3 Poermodel 6 9802050060 Benaming MOD OBT 006 001 Poer model 6 Title Tekening Opmerking 150 KG Drawing Comment BOER Datum Samenstelling module Assembly module 5-3-2015 Date SPEELTOESTELLEN...
