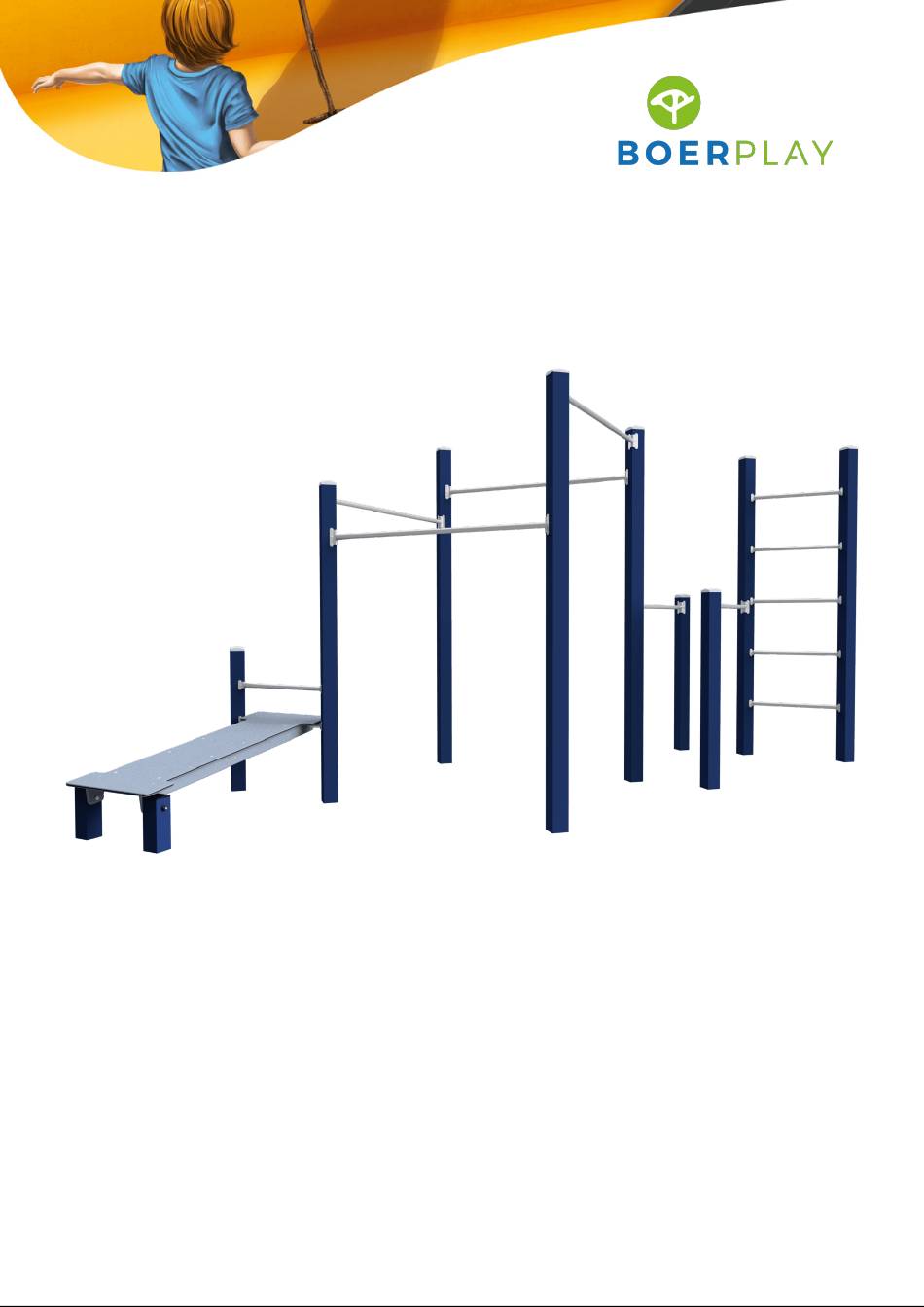

Page 2
4,73 m 3,27 m 1,67 m 0,07 m 0,00 m 2,62 m 1,42 m 1,02 m 0,00 m Benaming Combinatie TOE FIT 011 502 Title Tekening Opmerking Calisthenics Drawing Comment Datum Hoofdafmetingen Main dimensions 23-6-2023 Date...
Page 3
7,00 m 6,20 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming Combinatie TOE FIT 011 502 Title Tekening Opmerking Calisthenics Drawing Comment Datum Obstakelvrije zone Obstacle free zone 23-6-2023 Date...
Page 4
1,75 m 1,60 m 1,60 m 1,35 m 1,60 m 0,25 m 0,60 m 0,80 m ✔ ✔ 400 L Important! Make sure the concrete is hardened enough before closing the hole Belangrijk! Zorg ervoor dat het beton voldoende is gehard voordat het gat gesloten wordt Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté...
Page 5
Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges - Other modules are dimensioned at the top (climbing walls, caps for the posts, etc.) - Overige modules zijn bemaat op de bovenkant (klimwanden, paalkappen, etc.)
Page 6
2,62 m 2,62 m 2,30 m 2,27 m 1,82 m 1,80 m 1,37 m 0,92 m 0,77 m 0,52 m 0,47 m 0,29 m 0,00 m 0,00 m 2,62 m 2,62 m 2,55 m 2,05 m 1,42 m 1,35 m 1,02 m 0,00 m 0,00 m...
Page 7
LOGBUCH Art der Anzeige Artikelnummer FITE011.502 Gerätename Kombination Calisthenics Maximale Fallhöhe 1,9 m Baujahr 2023 Zertifikat 0183402366 Kontrollstelle Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66 Fax: +31 (0)183 40 35 64...
Page 8
LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
Page 9
Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
Page 10
6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
Page 11
Dit toestel is geen speeltoestel conform het warenwetbesluit attractie- en speeltoestellen, en is dus niet als zodanig gecertificeerd. This equipment is not playground equipment, so it has not been certified as such.
Page 12
Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Lamellenstop Rond 6 Staander 3400 Zonder gaten Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD FIT 050 502 Staander 2600 Title Tekening...
Page 13
Type Progr. Bew. Rev. Benaming Volgnr. Opmerking 5 x 40 - RVS A2-70 Schroef Assy DOPMOER BORG RVS M10 4.8 X 12 - RVS A2-70 Klinknagel bolkop Verzonken bout M10 x 35 - RVS A2-70 SLUITRING Borgmoer M10 - VZ 8.8 ZESKANT MOER Zeskantbout ISO 4014 M10 x 120 - VZ 8.8...
Page 14
A ( 1 : 2 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Klinknagel bolkop 6,4 X 15 - RVS A2-70 Stang h.o.h. 1600 Benaming Stang MOD FIT 053 001 Title Tekening Opmerking h.o.h. 1600 Drawing Comment Datum Samenstelling module Assembly module 10-3-2023 Date...
Page 15
Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Lamellenstop Rond 6 Staander 1600 Zonder gaten Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD FIT 054 502 Staander 1000 Title Tekening...
Page 16
Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Lamellenstop Rond 6 Staander 2200 Zonder gaten Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD FIT 057 502 Staander 1400 Title Tekening...
Page 17
Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Lamellenstop Rond 6 Staander 2900 Zonder gaten Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD FIT 062 502 Staander 2100 Title Tekening...
Page 18
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4.8 X 12 - RVS A2-70 Stang h.o.h. 800 Benaming MOD FIT 063 001 Stang Title Tekening Opmerking h.o.h. 800 Drawing Comment BOER Datum Samenstelling module Assembly module 21-12-2015 Date SPEELTOESTELLEN...
