BATTLE-AX B760M-F PRO V20
主板使用手册
www.colorful.cn

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BATTLE-AX B760M-F PRO V20 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Colorful BATTLE-AX B760M-F PRO V20

Summary of Contents for Colorful BATTLE-AX B760M-F PRO V20

  • Page 1 BATTLE-AX B760M-F PRO V20 主板使用手册 www.colorful.cn...
  • Page 2 Netware® 是 Novell, Inc 的注册商标。 Award® 是 Phoenix Technologies Ltd 的注册商标。 AMI® 是 American Megatrends Inc 的注册商标。 Kensington 和 MicroSaver 是 Kensington Technology Group 的注册商标。 PCMCIA 和 CardBus 是 Personal Computer Memory Card International Association 的注册商标。 其他在本说明书中使用的产品名称是他们各自所属公司所拥有和被公认的。 技术支持 如果您的系统出现问题，并且无法从本主板使用手册中获得帮助，请联系您所购买主板 的经销商。此外您还可以尝试通过以下方式获得帮助：访问七彩虹的官方网站 (http://www.colorful.cn)，点击服务与支持模块，即可获取七彩虹提供的各种服务、保 修条例与下载支持。...
  • Page 3 三 年 免 费 质 保 全 国 联 保 尊敬的客户： 感谢您选用七彩虹系列产品，为了确保您能够充分享有我们提供的售后服务，请在购买后认真阅读此说 明并妥善保存此质量保证卡。 售后内容说明： 一、此质量保证卡的资料必须填写完整，并由最终直接经销商盖章，方可生效。 二、在正常情况下，七彩虹公司按照国家质量监督检验的有关责任规定，我们承诺自消费者购买七彩虹主板 之日起，享有主板系列产品三年免费质量保证和全国联保服务。 三、若经本公司判定属下列因素，则不属于免费保修服务范围，本公司有权收取维修费用： 1、超过七彩虹提供的质保有效期的产品； 2、产品质保标贴或序列号贴纸被撕去、损毁或模糊不清的产品； 3、未按产品说明的要求使用、维护、保管而造成的损坏； 4、未经本公司授权，私自拆装、修理或试图修理过的产品，表现为：产品元件、接插件缺少或损坏、线 路板严重变形、线路板断裂、线路划伤、主板腐蚀、生锈及污迹严重等； 5、无有效三包凭证或擅自涂改三包凭证； 6、三包凭证上的产品型号、产品序号与产品实物不相符； 7、因意外事故、不可抗拒的自然因素或错误使用产品所造成的产品损坏，表现为：产品表面刮伤、电子 元器件丢失、PCB 板变形、有碰撞伤痕等； 8、因用户运输、保管不当而导致损坏的产品，如：受潮腐蚀、机械损伤等。 四、获取更多售后服务详情，请访问七彩虹官方网站（http://www.colorful.cn）查阅售后服务相关内容。 用户资料填写 用户名称 购买日期 联系人 联系电话 联系地址 产品型号 产品序号 经销商名称 经销商电话 经销商地址 经销商印章 七彩虹印章 技术服务热线：400-678-5866...
  • Page 4 通过拨打 400-678-5866 客户服务热线进行咨询，此外还可以直接与七彩虹各属地平台服 务中心联系，具体联系方法如下: 七彩虹经销商服务范围及联系方式 平台名称 服务范围 联系方法 黑龙江省、吉林省、辽宁省、北京 北部大区 市、天津市、河北省、山东省、山西 010-82488344 省、河南省、内蒙古自治区 江苏省、浙江省、安徽省、上海市、 027-87873911（武汉区域） 中部大区 湖北省、湖南省、江西省 025-86817950（华东区域） 广东省、广西壮族自治区、福建省、 南部大区 020-38335851 海南省 四川省、重庆市、云南省、西藏藏族 西南大区 028-85579371 自治区、贵州省 陕西省、甘肃省、青海省、新疆维吾 西北大区 029-87877278 尔自治区、宁夏回族自治区 注意：以上电话如有变动，请拨打 400-678-5866 服务热线查询。 *七彩虹公司对本手册拥有最终解释权...
  • Page 5 根据电子电器产品有害物质使用标识要求：图中数字为产品的环保使用 期限。指电子产品中含有的有害物质在不发生外泄或突变的条件下，不 会对环境造成污染或人身、财产造成损害的期限。 产品中有害物质的名称及含量： 有害物质 多溴二 部件名称 六价铬 多溴联 铅(Pb) 汞(Hg) 镉(Cd) 苯醚 (Cr(VI)) 苯(PBB) (PBDE) 印 刷 电 路 板 及 其 × ○ ○ ○ ○ ○ 电子组件 外 部 信 号 连 接 口 × ○ ○ ○...

  • Page 6: Table Of Contents

    目 录 产品包装 ..................... 1 硬件安装 ..................... 1 驱动程序安装说明 ................. 1 产品规格表 ..................2 I/O 接口介绍 ..................4 主板布局图 ..................5 中央处理器插槽 ..................7 供电接口 ....................8 内存插槽 ....................9 PCIe 扩展插槽 ..................10 M.2 插槽 ....................11 SATA 6Gb/s 接口 ................... 12 前置...
  • Page 7 LED 侦错灯 .................... 18 BIOS 介绍 ..................19 BIOS 设置程序 ................... 19 进入 BIOS ....................19 BIOS 设置程序主界面 ................19 BIOS 程序更新 ................... 20...

  • Page 8: 产品包装

    产品包装 在您打开本主板包装盒之后，请检查下面所列出的各项标准配件是否齐全。 主板 1×BATTLE-AX B760M-F PRO V20 主板 连接线 2×SATA 6Gb/s 数据线 1×主板驱动程序安装光盘 其他配件 使用手册 1×主板使用手册 以上配件仅供参考, 请以实物为准，七彩虹科技保留变更的权利。 ● 若以上列出的任何一项配件有损坏，请尽快与您的经销商联络或致电七 ● 彩虹客服。 硬件安装 当您取出主板后，可以扫描右侧二维码，获取七彩虹官方的硬件 安装快速操作指南，从而快速安装您的个人电脑。 驱动程序安装说明 本主板包装内附带主板驱动程序安装光盘，打开光盘中的驱动便 捷安装程序，即可快速安装板载网卡、声卡、芯片组等驱动。也 可以访问七彩虹官网(http://www.colorful.cn)，搜索该产品型 号，在技术支持列表里面找到相应的驱动进行下载。板载网卡驱 动亦可扫描右侧二维码进行下载。...

  • Page 9: 产品规格表

    BATTLE-AX B760M-F PRO V20 产品规格表 芯片组 Intel® B760 芯片组 支持适配主板 LGA 1700 插槽的第 13 代和第 12 代 Intel® 中央处理器 酷睿 、奔腾®以及赛扬®处理器 请访问七彩虹官网 www.colorful.cn 查询最新的处理器支持列表 2 条 DDR4 内存插槽，可支持高达 64 GB 容量内存 (单一插槽 最高支持 32 GB 容量) 支持 DDR4-4800(OC)/4600(OC)/4400(OC)/4266(OC)/ ● 4000(OC)/3733(OC)/3600(OC)/ 3466(OC)/3200/3000/ 内存...
  • Page 10 网络功能 RTL8111H 千兆网卡 1 个 PS/2 接口 2 个 USB 2.0 接口 4 个 USB 3.2 Gen 1 Type-A 接口 1 个 DP 1.2 接口，最高支持 4K 60Hz 的分辨率 后置 I/O 接口 1 个 HDMI 1.4 接口，最高支持 4K 30Hz 的分辨率 1 个 VGA 接口 1 个千兆网络接口...

  • Page 11: I/O 接口介绍

    BATTLE-AX B760M-F PRO V20 I/O 接口介绍 BATTLE-AX B760M-F PRO V20 千兆 网络接口 USB2.0 VGA 接口 音频输入接口 音频输出接口 麦克风接口 DP 接口 PS/2 接口 HDMI 接口 USB3.2 Gen 1 Type-A...

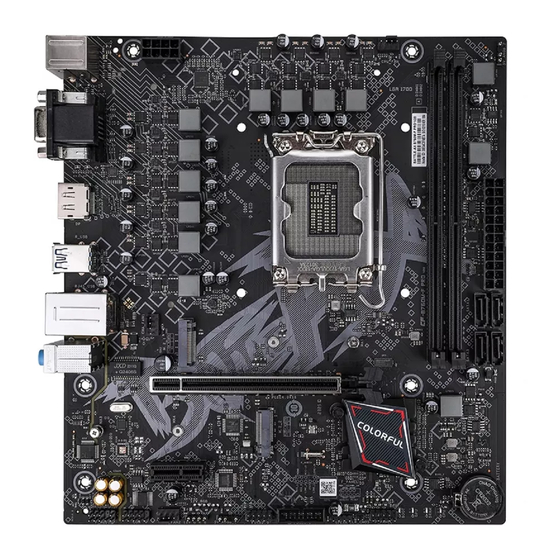

  • Page 12: 主板布局图

    主板布局图 2*U2.0 CPU_FAN CPU_8P PS/2 HDMI ATX_PWR LGA 1700 2*U3.2G1 2*U3.2G1 AUDIO 2242 2280 PCIe 4.0×16 Intel B760 2280 2242 PCIe 4.0×1 BATTERY FUSB3.0 F_PANEL F_AUDIO FUSB2.0 CHA_FAN2 12V_RGB SPEAK 5V_ARGB CLR_CMOS...
  • Page 13 BATTLE-AX B760M-F PRO V20 主板布局图介绍： ○ ○ 中央处理器插槽 电源接口 ○ ○ 内存插槽 PCIe 扩展插槽 ○ M.2 插槽 ○ SATA 6Gb/s 接口 ○ 前置 USB 3.2 Gen 1 插针 ○ 前置 USB 2.0 插针 ○ CPU 风扇插针 ○ 系统风扇插针 ○ 5V ARGB 插针...

  • Page 14: 中央处理器插槽

    中央处理器插槽 本主板具有 1 个 LGA 1700 处理器插槽，搭配 B760 芯片组，支持第 13 代和第 12 代 Intel®酷睿 、奔腾®以及赛扬®处理器。 本插槽仅支持适配 LGA 1700 插槽的处理器，且需要按照正确的方向安 ● 装处理器，请勿使用错误的方式将处理器安装至插槽内，以避免 CPU 插槽内针脚损坏。 安装或移除 CPU 之前，请确认电源已关闭，所有电源接口已拔除。 ● CPU 在使用时发热量较大，过高的温度会损坏 CPU，请务必搭配使用 ● 散热器和散热硅脂以保证 CPU 散热良好。 若因为错误的安装导致 CPU 或主板被损坏，七彩虹不提供任何的保修 ● 服务。...

  • Page 15: 供电接口

    BATTLE-AX B760M-F PRO V20 供电接口 本主板提供 1 个 24-pin 主板供电接口和 1 个 8-pin CPU 供电接口。主板供电接口与 电源的连接插头有防呆设计，只有按照特定的方向才能成功连接。找到正确的方向 后，将连接插头插进接口中，检查无松动即可。 +12V +12V +5V Standby PWR OK PS ON# CPU_8P +12V ATX_PWR 如果要安装功率较高的硬件设备，请务必使用输出功率较高的电源以满 ● 足的设备用电需求。若电源输出功率较低，可能会导致计算机不稳定或 无法开启。...

  • Page 16: 内存插槽

    内存插槽 本主板提供 2 条 DDR4 内存插槽，可支持高达 64GB 容量内存 (单一插槽最高支持 32 GB 容量)。 支持 DDR4-4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/ ● 3600(OC)/3466(OC)/3200/3000/2933/2800/2666/2400/2133MHz 内存。 支持双通道内存及支持 Intel® Extreme Memory Profile (XMP)内存技术。 ● 主板内存频率上限由 CPU 内存控制器性能及内存本身的颗粒特性共同决定，请 ● 访问七彩虹官网（http://www.colorful.cn）查询最新的内存兼容性列表。 内存安装建议 DIMM_1 DIMM_1 DIMM_2 内存的默认运行频率是根据其 SPD 决定的，超频运行时某些内存的频 ● 率可能会低于厂商的宣传值。 为顺利启用双通道内存并确保运行的稳定性，建议安装同一生产商，相 ●...

  • Page 17: Pcie 扩展插槽

    BATTLE-AX B760M-F PRO V20 PCIe 扩展插槽 本主板提供 1 个 PCIe 4.0 x16 插槽和 1 个 PCIe 4.0 x1 插槽，可用于安装独立显卡、网卡 等扩展卡。如需安装较重的显卡，请使用显卡支架，以防止 PCIe 插槽变形。 安装或卸除扩展卡之前，请先关机并拔出电源线，这样可以避免发生触 ● 电等意外状况。...
  • Page 18 M.2 插槽 本主板提供 2 个 M.2 插槽，可用于安装 M.2 SSD 模块。 M.2 插槽规格 M.2_1 支持 2242/2280 PCIe 4.0 x4 SSD M.2_2 支持 2242/2280 PCIe 4.0 x4/SATA SSD...

  • Page 19: Sata 6Gb/S 接口

    BATTLE-AX B760M-F PRO V20 SATA 6Gb/s 接口 本主板提供 4 个 SATA 6Gb/s 接口，支持连接 SATA 6Gb/s 硬盘。 RSATA_TXP1 RSATA_TXN1 RSATA_RXN1 RSATA_RXP1 前置 USB 3.2 Gen 1 插针 本主板提供 1 个前置 USB 3.2 Gen 1 扩展插针，可扩展为 2 个 USB 3.2 Gen 1 Type-A 接口，可向下兼容...

  • Page 20: 前置 Usb 2.0 插针

    前置 USB 2.0 插针 本主板提供 1 个前置 USB 2.0 扩展插针，可扩展为 2 个 USB 2.0 接口。 CPU 风扇插针 本主板提供 1 个 4-pin CPU 风扇插针，插座具有防呆设计，安装时需要注意方向。搭 配具有转速控制功能的散热风扇可以降低 CPU 的温度以实现散热功能。...

  • Page 21: 系统风扇插针

    BATTLE-AX B760M-F PRO V20 系统风扇插针 本主板共提供 2 个 4-pin 系统风扇插针，插座具有防呆设计，安装时需要注意方向。 搭配具有转速控制功能的散热风扇可以降低机箱的温度以实现散热功能。 5V ARGB 插针 本主板提供 1 个 5V 3-pin ARGB 插针，此插针用于连接 5V ARGB 设备。 本主板支持灯效控制，请访问七彩虹官网（https://www.colorful.cn） ● 下载 iGame Center 灯光控制软件，调节灯效模式。 ARGB 风扇为选购设备，如需使用请另行购买。 ●...

  • Page 22: 前置音频插针

    前置音频插针 机箱前面板的音频接口可通过机箱内的音频线连接到前置音频插针上，让您可以通过 前面板的音频接口来实现音频输入/输出等功能。 12V RGB 插针 本主板提供 1 个 12V 4-pin RGB 插针，此插针用于连接 12V RGB 设备。 本主板支持灯效控制，请访问七彩虹官网（https://www.colorful.cn） ● 下载 iGame Center 灯光控制软件，调节灯效模式。 RGB 风扇为选购设备，如需使用请另行购买。 ●...

  • Page 23: 喇叭插针

    BATTLE-AX B760M-F PRO V20 喇叭插针 本主板提供 1 个喇叭插针，喇叭插针可以用来连接位于机箱上的喇叭。 前置面板插针 PWR_Switch：电源开关。短接此针脚可以开机。 Reset_Switch：重启开关。短接此针脚，不需要关闭系统电源即可重新启动计算机。 PWR_LED：电源指示灯。当系统电源开启时，此灯会亮起。 HD_LED： 硬盘指示灯。对硬盘进行数据存取时，此灯会亮起。 PWR_LED PWR_Switch HDD_LED Reset_Switch...

  • Page 24: 串口插针

    串口插针 串口插针可以用来连接串口模块。先将串口模块的数据线接到串口插针上，再将模块 固定在机箱后侧面板空的槽位中即可连接串口设备。 清除 CMOS 跳线 清除 CMOS 跳线可以用来清除主板 CMOS 储存器内的数据。CMOS 储存器中储存着 BIOS 的设置参数，由主板上的电池独立供电。若需要清除 CMOS 的数据，首先需要 关闭电脑并拔掉电源线，将两个针脚短接 5 秒钟，然后等待 5 分钟后再启动电脑，即 可进入 BIOS 重新设置 BIOS 参数。 默认 短接 清除CMOS数据...
  • Page 25 BATTLE-AX B760M-F PRO V20 LED 侦错灯 主板上有 4 颗 LED 侦错灯，用于侦测计算机启动时 CPU、内存、GPU、启动磁盘的 状态，若上述某个硬件存在异常，对应的 LED 灯将持续常亮。...
  • Page 26 BIOS 介绍 BIOS 设置程序 进入 BIOS 在计算机开机或重启过程中，当屏幕上出现：Press DEL to run Setup 提示信息，按 <Delete>键即可进入 BIOS 设置界面。 若系统 POST 程序已执行完成，您仍想进入 BIOS 设置程序时，请按下机箱上的 <RESET>键重启电脑或将电脑关机后再重启电脑，重复上面的操作即可进入 BIOS。 BIOS 设置程序主界面 系统时间 功能选单 硬件信息 风扇设置 存储状态 启动项设置 简易超频设置 BIOS 操作提示 不适当或错误的 BIOS 设置可能会导致系统不稳定或开机失败，强烈建 ● 有您只有在专业人士的协助下，才可以执行 BIOS 程序设置的变更。 由于...
  • Page 27 BATTLE-AX B760M-F PRO V20 BIOS 程序更新 每当一款新主板发布之后，其主板 BIOS 也会对应进行迭代更新，主要作用是可以支 持最新发布的硬件，对已发布的硬件优化其兼容性，提升运行稳定性，或者支持新的 BIOS 功能。 更新 BIOS 程序存在潜在风险，如果您的计算机在使用过程中功能无异 ● 常，我们不建议您更新 BIOS 程序。 如需进行 BIOS 更新操作，请仔细阅读此操作指南并在专业人士指导下 ● 操作，以免操作不当造成系统毁损或数据丢失。 如果需要了解更详细的 BIOS 程序更新步骤，请扫描右 ● 侧二维码下载七彩虹官方的 BIOS 更新指南。...
  • Page 28 Contents Packaging of the product ..............1 Hardware installation ................ 1 Diver installation instructions ............1 Product specification ................. 2 I/O interfaces introduction ..............4 Motherboard layout ................5 CPU slot ....................7 Power interface ..................8 Memory slot ................... 9 PCIe expansion slot ................
  • Page 29 LED debug light ..................19 BIOS introduction ................20 BIOS setting program ................20 Enter BIOS .................... 20 Main interface of BIOS setting program ..........20 Update of BIOS program................21...

  • Page 30: Packaging Of The Product

    1× User's manual for motherboard The accessories listed above are for reference only, the delivered ● items may vary. Colorful reserves the right to change them. If any accessories listed above are damaged, please contact your ● dealer or Colorful customer service as soon as possible.

  • Page 31: Product Specification

    M.2 SSD (PCIe 4.0 x4/SATA, PCH channel) Support the creation of RAID 0, RAID 1, RAID 5, and RAID 10 disk arrays using SATA devices RAID *See the official BIOS user guide of Colorful for the steps to create a RAID disk array...
  • Page 32 1×COM port pin (COM) Dimension of M-ATX Form Factor motherboard 230mm x 210mm The specification of the motherboard is subject to the launched ● product. If there is any change, please visit the Colorful official website for the latest specification.

  • Page 33: I/O Interfaces Introduction

    BATTLE-AX B760M-F PRO V20 I/O interfaces introduction BATTLE-AX B760M-F PRO V20 1G network USB2.0 VGA interface interface Audio input speaker output microphone PS/2 HDMI interface USB3.2 DP interface Gen 1 interface Type-A...

  • Page 34: Motherboard Layout

    Motherboard layout 2*U2.0 CPU_FAN CPU_8P PS/2 HDMI ATX_PWR LGA 1700 2*U3.2G1 2*U3.2G1 AUDIO 2242 2280 PCIe 4.0×16 Intel B760 2280 2242 PCIe 4.0×1 BATTERY FUSB3.0 F_PANEL F_AUDIO FUSB2.0 CHA_FAN2 12V_RGB SPEAK 5V_ARGB CLR_CMOS...
  • Page 35 BATTLE-AX B760M-F PRO V20 Introduction to motherboard layout: ○ CPU slot ○ Power interface ○ Memory slot ○ PCIe expansion slot ○ M.2 slot ○ SATA 6Gb/s interface ○ Front USB 3.2 Gen 1 pin ○ Front USB 2.0 pin ○...

  • Page 36: Cpu Slot

    ● damage the CPU. Please apply radiator and heat dissipation silicone grease to ensure sufficient heat dissipation of the CPU. If the CPU or motherboard is damaged due to incorrect installation, no warranty ● service from Colorful will be available.

  • Page 37: Power Interface

    BATTLE-AX B760M-F PRO V20 Power interface There is one 24-pin motherboard power supply interface and one 8-pin CPU power supply interface on the motherboard. The connection plug between the power interface of the motherboard and the power supply has a foolproof design, and only the connection in the correct direction can be achieved.

  • Page 38: Memory Slot

    The upper limit of the memory frequency of the motherboard is determined ● by the performance of the CPU memory controller and the granular characteristics of the memory itself. Please visit the Colorful official website （http://www.colorful.cn）to check the latest memory compatibility list.
  • Page 39 BATTLE-AX B760M-F PRO V20 Suggestions for memory installation DIMM_1 DIMM_1 DIMM_2 The default operating frequency of the memory is determined by its SPD, and the ● frequency of some memory during overclocking may be lower than the promotional value from the manufacturer.

  • Page 40: Pcie Expansion Slot

    PCIe expansion slot There is one PCIe 4.0 x16 slot, and one PCIe 4.0 x1 slot on this motherboard, which can be used to install an independent graphics card, network card, and other expansion cards. If you need to install a heavier graphics card, please use a graphics card bracket to prevent the PCIe slot from deforming.

  • Page 41: M.2 Slot

    BATTLE-AX B760M-F PRO V20 M.2 slot There are two M.2 slots on this motherboard, which can be used for installing M.2 SSD module. Specification of M.2 slot M.2_1 Support 2242/2280 PCIe 4.0 x4 SSD M.2_2 Support 2242/2280 PCIe 4.0 x4/SATA SSD...

  • Page 42: Sata 6Gb/S Interface

    SATA 6Gb/s interface There are four SATA 6Gb/s interfaces on the motherboard, which support the connection of the SATA 6Gb/s hard disk. RSATA_TXP1 RSATA_TXN1 RSATA_RXN1 RSATA_RXP1 Front USB 3.2 Gen 1 pin There is one front USB 3.2 Gen 1 expansion pin on the motherboard, which can be expanded to two USB 3.2 Gen 1 Type-A interfaces while providing backward compatibility for USB 2.0 devices.

  • Page 43: Front Usb 2.0 Pin

    BATTLE-AX B760M-F PRO V20 Front USB 2.0 pin There is one front USB 2.0 expansion pin on the motherboard, which can be expanded to two USB 2.0 interfaces. CPU fan pin There is one 4-pin CPU fan pin on the motherboard. The socket comes with a foolproof design, and the correct direction must be checked before installation.

  • Page 44: System Fan Pin

    5V ARGB pin There is one 5V 3-pin ARGB pin on the motherboard, which is used for connecting 5V ARGB devices. The motherboard supports light effect control. Please visit the Colorful official ● website (https://www.colorful.cn) to download the iGame Center light control software for adjusting the light effect modes.

  • Page 45: Front Audio Pin

    12V RGB pin There is one 12V 4-pin RGB pin on the motherboard, which is used for connecting 12V RGB devices. The motherboard supports light effect control. Please visit the Colorful official ● website (https://www.colorful.cn）to download the iGame Center light control software for adjusting the light effect modes.

  • Page 46: Speaker Pin

    Speaker pin There is one speaker pin on the motherboard, which can be used for connecting the speaker located on the case. Front panel pin PWR_ Switch: the power switch. Connect this pin with a short circuit to start the computer.

  • Page 47: Serial Port Pin

    BATTLE-AX B760M-F PRO V20 COM port pin The COM port pin can be used to connect the COM port module. First, connect the data cable of the COM port module to the COM port pin, then fix the module in the empty slot on the rear panel of the case, allowing the connection of the COM port device.

  • Page 48: Led Debug Light

    LED debug light There are four LED debug lights on the motherboard, which are used to detect the status of CPU, memory, GPU, and disk booting when the computer is started. If any of the above is abnormal, the corresponding LED lights will remain on.

  • Page 49: Bios Introduction

    ● interface is only for reference, which may be different from the picture you see. If you need more detailed BIOS setting information, please scan the QR code on the right to download the official BIOS user guide of Colorful.

  • Page 50: Update Of Bios Program

    If you need a more detailed BIOS program update procedure, ● please scan the QR code on the right to download the official BIOS update guide of Colorful.
