Technical Support and E-Warranty Certificate
www.vevor.com/support
Steering Endoscope
Modell: ZX2-D
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain
tools with us compared to the major top brands and doses not necessarily
mean to cover all categories of tools offered by us. You are kindly reminded
to verify carefully when you are placing an order with us if you are actually
saving half in comparison with the top major brands.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for VEVOR ZX2-D
Summary of Contents for VEVOR ZX2-D
- Page 1 Technical Support and E-Warranty Certificate www.vevor.com/support Steering Endoscope Modell: ZX2-D We continue to be committed to provide you tools with competitive price. "Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of savings you might benefit from buying certain tools with us compared to the major top brands and doses not necessarily mean to cover all categories of tools offered by us.
- Page 2 CustomerService@vevor.com This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there is any technology or software updates on our product.
-
Page 3: Product Description

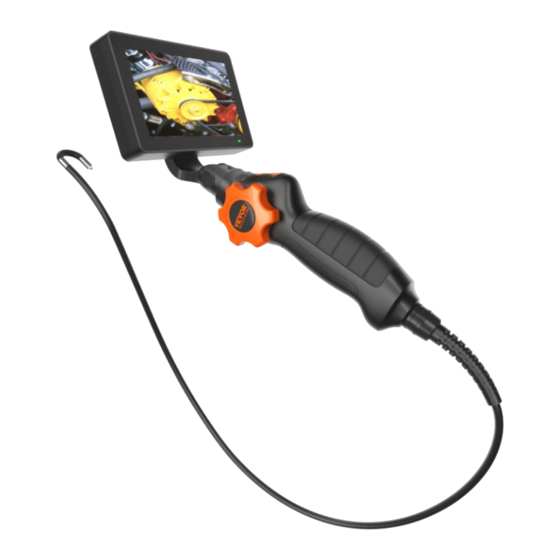

PRODUCT DESCRIPTION This product is a handheld high-definition detection endoscope, which can be displayed on the screen in real time through the front camera image. The products are widely used in the fields of auto repair inspection, pipeline inspection, fire protection and security, etc. Warm reminder：... - Page 4 Lock Catch Display screen connection base Handle connection base Reset hole Removal and installation of display screen Installation method: Move the latch on the back of the display to the right and connect the handle to the display Removal method: Move the latch on the back of the display to the right and take the display out of the handle DISPLAY OPERATION INSTRUCTIONS TF card slot...
- Page 5 Key Operation Instructions Press and hold for 2 seconds to turn on, and then press and ON/OFF hold for 2.5 seconds to turn off Under the setting menu, as the confirmation key, short press the OK key freeze frame screen to lock the screen, and then short press to exit the freeze frame to enter the real-time screen Short press to enter the main menu Menu key...
-
Page 6: Product Parameters
DESCRIPTION OF KEYS AT THE HANDLE BODY 1.Photo key: short press to take photos/long press to record 2.Light key: press briefly to adjust camera brightness 3.Steering wheel: turn left and right to adjust the camera direction PRODUCT PARAMETERS Lens diameter: 6.4mm Snake tube length: Lens pixel: 1 Million Effective focal length: 3-8CM... -
Page 7: Troubleshooting
TROUBLESHOOTING Tips: Charge before use Problem Solution 1. Check w hether the battery is charged Unable to start 2. Check w hether the pow er on key is normal 3. Check w hether the charging is normal 1. Check w hether the memory card format is correct (only FAT32 file format is supported) Unable to read 2. - Page 8 76351 Linkenheim-Hochstetten, Germany Imported To AUS: Sihao Pty Ltd, 1 Rokeva Streeteastwood Nsw 2122 Australia Imported To USA: Vevor Store Inc, 9448 Rinchmond Pl #e Rancho Cucamonga, California, 91730 United States Of America Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai...
- Page 9 Bitte kontaktieren Sie uns: CustomerService@vevor.com Dies ist die Original-Bedienungsanleitung, bitte lesen Sie alle Anweisungen vor der Inbetriebnahme sorgfältig durch. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts entspricht dem Produkt, das Sie erhalten haben. Wir bitten um Ihr Verständnis, dass wir Sie nicht mehr informieren werden, wenn es...
-
Page 10: Beschreibung Des Produkts
BESCHREIBUNG DES PRODUKTS: Dieses Produkt ist ein tragbares hochauflösendes Detektion-Endoskop, das über das Bild der Frontkamera in Echtzeit auf dem Bildschirm angezeigt werden kann. Die Produkte werden häufig in den Bereichen Autoreparaturinspektion, Rohrleitungsin- spektion, Feuerschutz und Sicherheit usw. eingesetzt. Freundliche Hinweise: 1. - Page 11 Verriegelung Display-Anschluss Sockel Griffanschluss Sockel Reset-Taste Demontage und Montage des Bildschirms Installationsmethode: Schieben Sie den Riegel auf der Rückseite des Bildschirms nach rechts und verbinden Sie den Griff mit dem Bildschirm. Demontagemethode: Schieben Sie den Riegel auf der Rückseite des Bildschirms nach rechts und nehmen Sie den Bildschirm vom Griff ab.
- Page 12 Anweisungen zur Bedienung der Tasten: Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang EIN/AUS gedrückt, um es auszuschalten. Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken OK -Taste Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
- Page 13 BESCHREIBUNG DER TASTEN AUF DEM GRIFFGEHÄUSE 1. Foto-Taste: kurzes Drücken zum Fotografieren/langes Drücken zum Aufnehmen 2. Licht-Taste: kurzes Drücken, um die Helligkeit der Kamera einzustellen 3. Lenkrad: Drehen Sie es nach links und rechts, um die Richtung der Kamera einzustellen. PRODUCT PARAMETERS Durchmesser der Linse: 6,4 mm Spulenlänge: 1M...
-
Page 14: Fehlerbehebung
FEHLERBEHEBUNG Tipps: Vor Gebrauch aufladen Probleme Lösungen 1. Prüfen Sie, ob der Akku geladen ist. Kann nicht 2. Prüfen Sie, ob die Ein-/Aus-Taste normal eingeschaltet ist. werden 3. Prüfen Sie, ob der Ladevorgang normal verläuft. 1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32- Dateiformat wird unterstützt) Karte kann nicht... - Page 15 Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Germany Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importiert nach USA: VEVOR STORE INC, 9448RINCHMONDPL#E RANCHOCUCAMONGA, California,91730 United States of America Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Hergestellt in China...
- Page 16 Technical Support and E-Warranty Certificate www.vevor.com/support Made In China...
