Dometic RMD10.5S Installation Manual

Absorber refrigerator
Hide thumbs Also See for RMD10.5S:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
REFRIGERATION

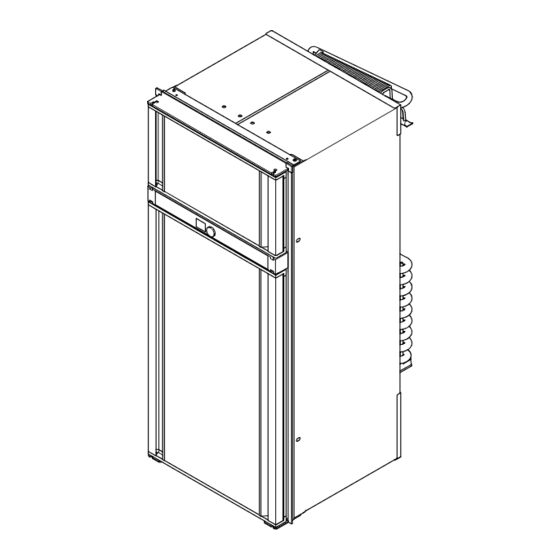

RMD10.5, RMD10.5S, RMD10.5T,
RMD10.5X, RMD10.5XS, RMD10.5XT
Absorber refrigerator
EN
Installation Manual. . . . . . . . . . . . . . . . . . . . 12
Absorber-Kühlschrank
DE
Montageanleitung. . . . . . . . . . . . . . . . . . . .27
Réfrigérateur à absorption
FR
Instructions de montage . . . . . . . . . . . . . . .43
Absorptiekoelkast
NL
Montagehandleiding . . . . . . . . . . . . . . . . . 61
10-SERIES
