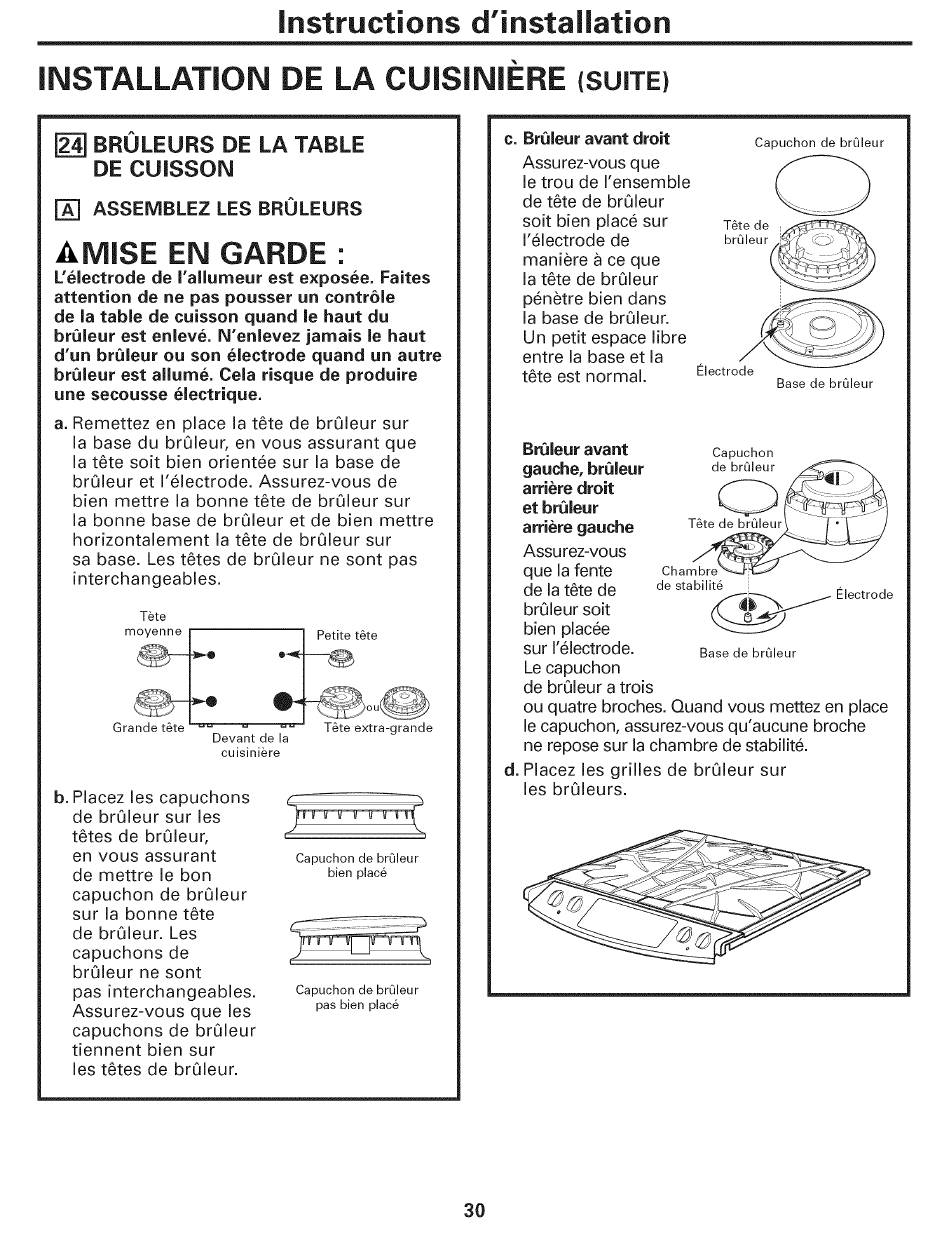

Instructions d'installation
INSTALLATION DE LA CUISINIERE (SUITE)
BRULEURS DE LA TABLE
DE CUISSON
[A] ASSEMBLEZ LES BRULEURS
AMISE EN GARDE :
L'électrode de l'allumeur est exposée. Faites
attention de ne pas pousser un contréle
de la table de cuisson quand le haut du
brileur est enlevée. N'enlevez jamais le haut
d'un brdileur ou son électrode quand un autre
brdleur est allumé. Cela risque de produire
une secousse électrique.
a. Remettez en place la téte de brdleur sur
la base du brdleur, en vous assurant que
la téte soit bien orientée sur la base de
brdleur et I'électrode. Assurez-vous de
bien mettre la bonne téte de brdleur sur
la bonne base de brdleur et de bien mettre
horizontalement la téte de brdleur sur
sa base. Les tétes de brdleur ne sont pas
interchangeables.
Tete
moyenne
Petite téte
<>,
o-
Grande téte "== or oe
Devant de la
cuisiniere
Capuchon de brdleur
bien placé
p>@
Tate extra-grande
b. Placez les capuchons
de brdleur sur les
tétes de brdleur,
en vous assurant
de mettre le bon
capuchon de brdleur
sur la bonne téte
de brdleur. Les
capuchons de
brdleur ne sont
pas interchangeables.
Assurez-vous que les
capuchons de brdleur
tiennent bien sur
les tétes de brdleur.
Capuchon de brdleur
pas bien placé
30
c. Broleur avant droit
Assurez-vous que
le trou de l'ensemble
de téte de brdleur
soit bien placé sur
I'électrode de
maniére ace que
la téte de brdleur
pénetre bien dans
la base de brdleur.
Un petit espace libre
entre la base et la
téte est normal.
Capuchon de brdleur
Tétede ,
brdleur /&
Electrode
Base de brdleur
Brileur avant
gauche, brdleur
arriére droit
et brdleur
arriére gauche
Assurez-vous
Capuchon
de brdleur
que la fente Chambre
de la téte de de stabilité Electrode
brdileur soit o>
bien placée
sur |'électrode.
Le capuchon
de brdleur a trois
ou quaire broches. Quand vous mettez en place
le capuchon, assurez-vous qu'aucune broche
ne repose sur la chambre de stabilité.
Base de brdleur
d. Placez les grilles de brGleur sur
les brdleurs.
