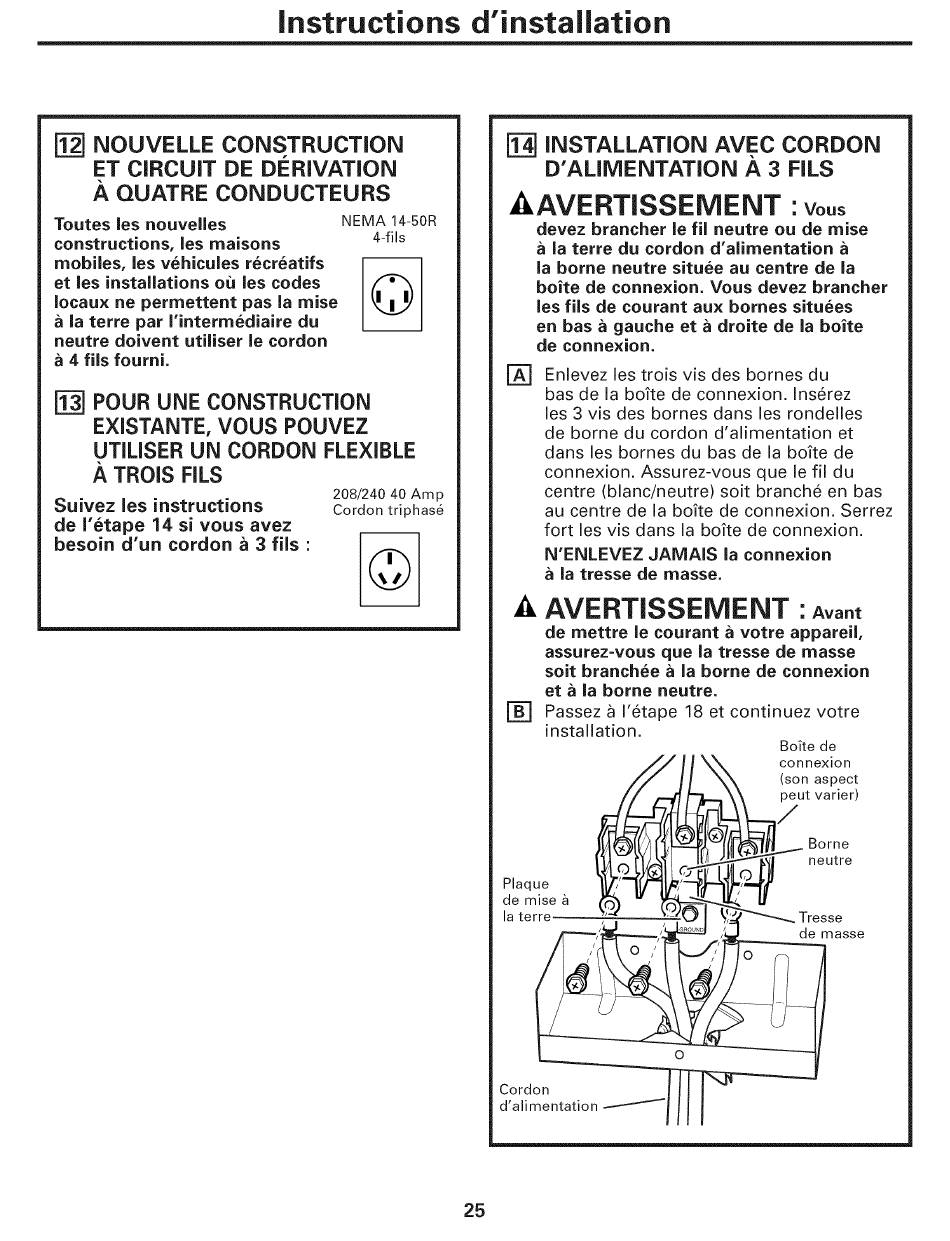

GE P2S975 Installation Instructions Manual page 25

Instructions d'installation
[12] NOUVELLE CONSTRUCTION
ET CIRCUIT DE DERIVATION
A QUATRE CONDUCTEURS
NEMA 14-50R
4-fils
w
Toutes les nouvelles
constructions, les maisons
mobiles, les véhicules récréatifs
et les installations oui les codes
locaux ne permettent pas la mise
a la terre par Vintermédiaire du
neutre doivent utiliser le cordon
a 4 fils fourni.
POUR UNE CONSTRUCTION
EXISTANTE, VOUS POUVEZ
UTILISER UN CORDON FLEXIBLE
A TROIS FILS
Suivez les instructions
de l'étape 14 si vous avez
besoin d'un cordon a 3 fils :
208/240 40 Amp
Cordon triphasé
)
25
INSTALLATION AVEC CORDON
D'ALIMENTATION A 3 FILS
AAVERTISSEMENT : vous
devez brancher le fil neutre ou de mise
a la terre du cordon d'alimentation a
la borne neutre située au centre de la
boite de connexion. Vous devez brancher
les fils de courant aux bornes situées
en bas a gauche et a droite de la boite
de connexion.
[A] Enlevez les trois vis des bornes du
bas de la bofte de connexion. Insérez
les 3 vis des bornes dans les rondelles
de borne du cordon d'alimentation et
dans les bornes du bas de la boite de
connexion. Assurez-vous que le fil du
centre (blanc/neutre) soit branché en bas
au centre de la boite de connexion. Serrez
fort les vis dans la boite de connexion.
N'ENLEVEZ JAMAIS la connexion
a la tresse de masse.
A AVERTISSEMENT : avant
de mettre le courant a votre appareil,
assurez-vous que la tresse de masse
soit branchée a la borne de connexion
et a la borne neutre.
Passez a l'étape 18 et continuez votre
installation.
Boite de
connexion
(son aspect
peut varier)
Plaque
de mise a
la terre Tresse
de masse
d'alimentation ———
