Normen und Vorschriften zu beachten! Technische Daten: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Fließdruck:...
Page 3

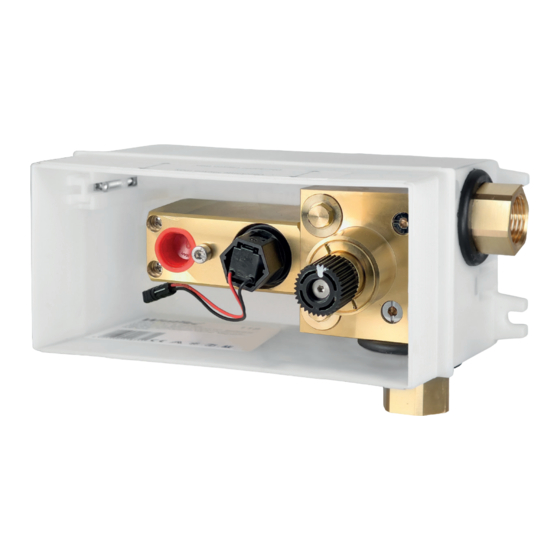

Rohbauset W7 Maße in mm: Fliese Mauerwerk Putz G 1/2" IG 12 V= Mitte Wandauslauf G 1/2" IG min.80 auf Mitte Rohbauset max. 100 Legende: Wandauslauf Magnetventil Absperrventile (bei Auslieferung geschlossen) Schmutzsiebe und Rückflussverhinderer Mischer 12 V= Fixierschraube Spannungsversorgung: Netzteil nicht im 2 x 0,5 - 1,5 mm max.
Page 4
Rohbauset W7 Bei der Montage zu beachten: 13 mm 12 - 16 cm 13 mm 47 mm Mitte Auslauf: Abstand zum Becken: Größe Frontplatte: 47 mm links von Unterkante Rohbauset zu Die Frontplatte hat zum Mitte Rohbauset. Oberkante Waschbecken Rohbauset an allen Seiten 12 - 16 cm.
Technical data Operating voltage: WimTec power supply 230 V 50 Hz / 12 V= Art.No. 117 899 - for one control unit Art.No. 113 792 - for up to 5 control units Power consumption: max. 3.5 W...
Page 7
Flush-mount set W7 Dimensions in mm tile masonry plaster G 1/2" IT 12 V= Center wall outlet G 1/2" IT min.80 max. 100 Legend Wall outlet Magnetic valve for wall outlet Cut-off valve (closed upon delivery) Dirt filter and return...
Page 8
Flush-mount set W7 Observe during assembly 13 mm 12 - 16 cm 13 mm 47 mm Center Outlet Distance to washbasin Size front plate 47 mm from left of the center The distance from the lower The front plate protrudes of the flush-mount set.
