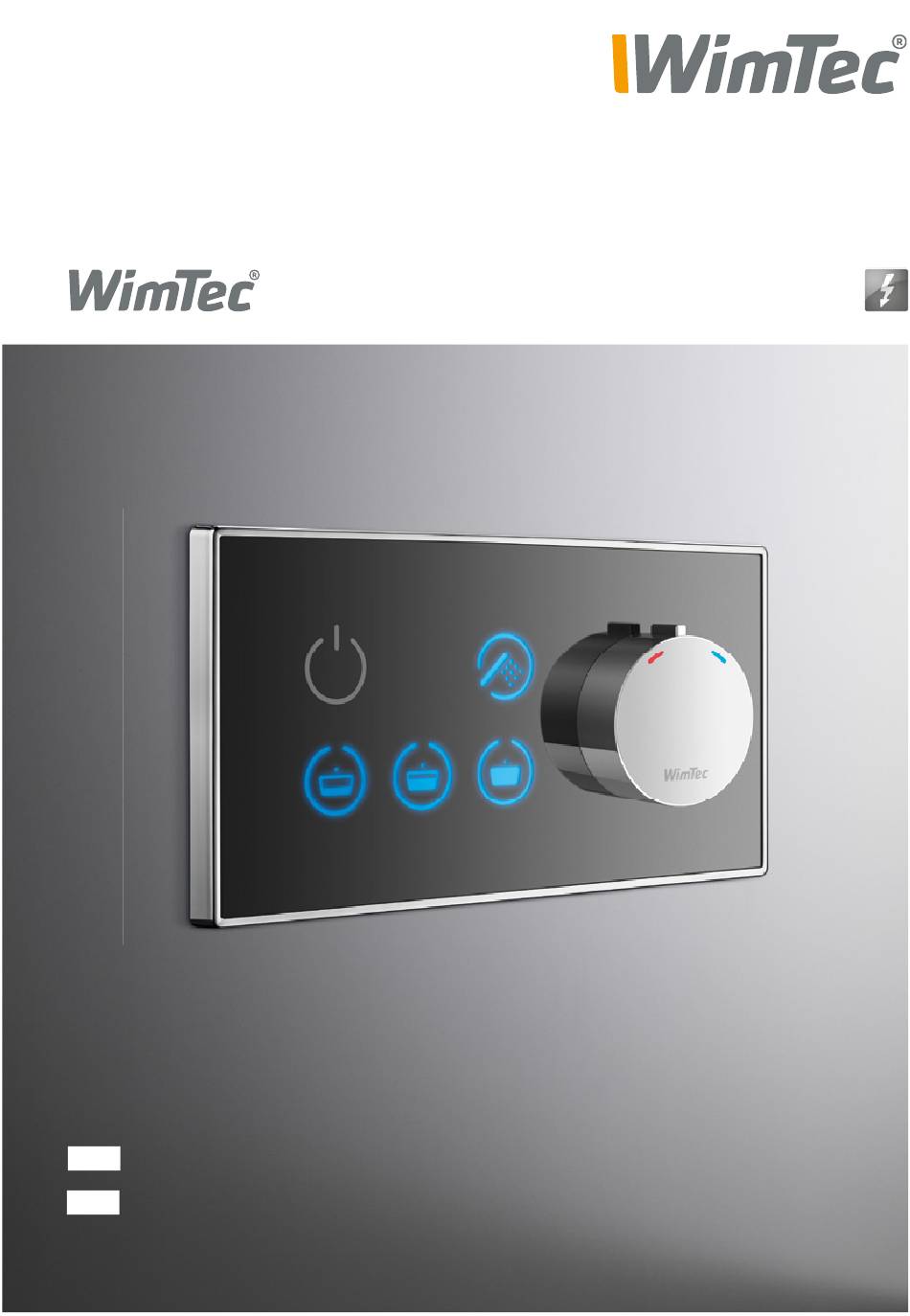

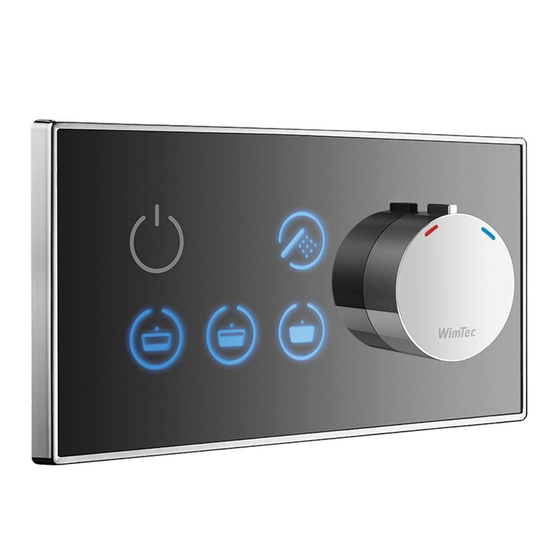

- Page 1 OCEAN B7 Montage- und Bedienungsanleitung Assembly and operating instructions...
- Page 2 OCEAN B7 Allgemeine Hinweise Gratulation zum Kauf Ihrer Wannenarmatur WimTec OCEAN B7. Damit Sie jahrelang Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen, folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen...
-
Page 3: Table Of Contents
OCEAN B7 Inhaltsverzeichnis Seite Technische Daten ................4 Maße .....................5 Legende ....................6 Funktionseinstellung ................7 Montage ....................8 Funktions-Beschreibung ..............12 Handbrause ................12 Wannenfüllung...............13 Reinigungsstopp ..............14 Memory-Funktion ..............15 Intelligente Freispül-Automatik ..........16 Ersatzteile ...................17 WimTec OCEAN B7 Wannenarmatur... -
Page 4: Technische Daten
OCEAN B7 Technische Daten Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Wannen-Fülllaufzeit: 5 min bis 20 min einstellbar Spülstoppzeit Brause: 5 min bis 20 min einstellbar Intelligente Freispül-Automatik: aktivierbar, Spülintervall: nach 3 h bis 48 h Nichtbenutzung,... -
Page 5: Maße
Maße in mm Spannungsversorgung: 2 x 0,5 mm max. 100 m Gesamt-Kabellänge Achtung: Netzteil nicht in Rohbauset oder eventuellen Schutzbereichen anbringen. Montage: Empfohlene Montagehöhe des OCEAN B7 Rohbausets 12 - 17 cm ACHTUNG: Nur für Wandmontage geeignet! WimTec OCEAN B7 Wannenarmatur... -
Page 6: Legende
Mischer 12 V= Abgang Wannenfüllung Spannungsversorgung: Netzteil 230 V / 12 V nicht in 2 x 0,5 mm max. 100 m Gesamt-Kabellänge Rohbauset oder Schutzbereichen Netzteil 1-fach Art.Nr. 117 899 anbringen. Netzteil 5-fach Art.Nr. 113 792 WimTec OCEAN B7 Wannenarmatur... -
Page 7: Funktionseinstellung
Füllzeit die auf einer der drei AquaCap-Tasten zur Wannenfüllung gespeichert werden kann. J. Dip-Schalter: Funktions-Aktivierung: Dip-Schalter Funktion DIP-Stellung Beschreibung Reinigungsstopp Seite 14 Memoryfunktion Seite 15 Freispül-Automatik Seite 16 Freispül-Dauer (ON = 20 s / OFF = 10 s) Werkseinstellung WimTec OCEAN B7 Wannenarmatur... -
Page 8: Montage
Anschlusskabel (Kabeltyp: 2 x 0,2 - 0,5 mm ) in den UP- Kasten einziehen und am Netzteil (Art.Nr. 117 899, oder Art.Nr. ) anschließen. 113 792 Achtung: Stromversorgung muss abgeschaltet sein und Netzteil darf nicht im Rohbauset bzw. Schutzbereich ver- baut werden! WimTec OCEAN B7 Wannenarmatur... - Page 9 Magnetventile für Wannenfüllung und Handbrause am Elektronikmodul anstecken. Erdungsdraht (gelb) an der Wasserstrecke befestigen. 10. Steckverbindung von Glas-Frontplatte zu Elektronikmodul herstellen und Spannungsversorgung einschalten (Sicherheits- schließimpuls der Magnetventile erfolgt). Beide Vorabsperrungen mit einem Schraubendreher öffnen. Elektronikmodul in das vorgesehene Fach einschieben. WimTec OCEAN B7 Wannenarmatur...
- Page 10 Reihenfolge ausführen! Glasfrontplatte von vorne mit leichtem Druck aufsetzen (Klick-System). Kontrolle, ob Frontplatte waagerecht montiert ist. Ggf. wie auf Seite 11 beschrieben korrigieren. Hauptwasserleitung öffnen. Funktionstest durchführen. Speicherbelegung der drei Wannenfüll-Icons zur automatischen Wannenfüllung siehe Seite 15. WimTec OCEAN B7 Wannenarmatur...
- Page 11 1 mm nach unten – Befestigungsclip wieder einschrauben, bis dieser fliesenbündig abschließt. Nase zeigt nach oben Nase mittig Nase am Befestigungsclip zeigt nach oben – Korrektur von 1 mm nach oben – Befestigungsclip wieder einschrauben, bis dieser fliesenbündig abschließt. WimTec OCEAN B7 Wannenarmatur...
-
Page 12: Funktions-Beschreibung
Ablauf der am Handbrause- nun für 3 min im Standby- Regler eingestellten Sicher- Modus. heitsspülstopp-Zeit. Sicherheitsspülstopp Im Falle einer unbeabsichtigten Daueraktivierung schaltet die Armatur nach Ablauf der am Handbrause-Regler (siehe S. 7) eingestellten Sicherheitspülstopp-Zeit automatisch ab. WimTec OCEAN B7 Wannenarmatur... -
Page 13: Wannenfüllung
Die Armatur befindet sich tes Antippen des aktivieren nun für 3 min im Standby- Wannenfüll-Icons. Modus. Sicherheitsspülstopp Im Falle einer unbeabsichtigten Daueraktivierung schaltet die Armatur nach Ablauf der am Wannenfüll-Regler (siehe S. 7) eingestellten Sicherheitspülstopp-Zeit automatisch ab. WimTec OCEAN B7 Wannenarmatur... -
Page 14: Reinigungsstopp
Aktivierung des Reinigungs- Reinigungsstopp aktiviert. stopps automatisch wieder Für 10 min sind damit alle in den Normalbetrieb über. AquaCap-Tasten deaktiviert. Manuelles Deaktivieren Während des Reinigungs- gleich wie beim Aktivieren. stopps blinken alle Leucht- symbol alle 3 s zweimal. WimTec OCEAN B7 Wannenarmatur... -
Page 15: Memory-Funktion
3 min im Standby- Zur Bestätigung blinkt das erneutes Antippen eines Modus. gewählte Icon zweimal auf. Wannenfüll-Icons erweitert werden. Durch erneutes Antippen des Wannenfüll-Icons bei akti- vem Wasserfluss kann dieser vorzeitig gestoppt werden. WimTec OCEAN B7 Wannenarmatur... -
Page 16: Intelligente Freispül-Automatik
10 s oder 20 s (siehe Seite 7) aus. 5 s vor und nach der auto- matischen Freispülung wird Alle drei Füllmengen Icons diese durch ein schnelles leuchten während der Blinken der drei Füllmengen Freispül-Automatik. Icons signalisiert. WimTec OCEAN B7 Wannenarmatur... -
Page 17: Ersatzteile
122 688 Mischeradapter Verlänger- ungsset bis 35 mm 119 794 Filterabdeckung (1 Stk.) 119 787 Rückflussverhinderer (1 Stk.) 119 770 Schmutzfilter (1 Stk.) 231 205 Magnetventil (1 Stk.) 117 899 Netzteil (1-fach) Netzteil (5-fach) 113 792 WimTec OCEAN B7 Wannenarmatur... -
Page 18: General Notes
To ensure proper operation, we re- commend regular cleaning of the glass panel using a power cleaner. This manual is valid for the following products: WimTec OCEAN B7 - 12 V bathtub fitting for: glass white art. no. 120 806 glass black art. - Page 19 Technical data ..................20 Dimensions ..................21 Legend ....................22 Function configuration ..............23 Assembly ....................24 Description of the functions ............28 Hand shower ................28 Tub filling ................29 Cleaning stop .................30 Memory function ..............32 Intelligent stagnation flush ...........33 Spare parts ..................34 WimTec OCEAN B7 Bath fitting...
-
Page 20: Technical Data
70 °C (max. 80 °C for max. 10 min) Flow rate: max. 20 l/min at 0,3 MPa (3 bar) Water inlet: R 1/2“ IT Water outlet shower: R 1/2“ IT Water outlet tub: R 1/2“ IT Materials: Front plate: Safety glass (ESG) WimTec OCEAN B7 Bath fitting... -
Page 21: Dimensions
100 m total cable lenght Attention: don‘t mount power unit in flush-mount set or other protected areas. Assembly: Recommended mounting height for the OCEAN B7 flush-mount set 12 - 17 cm ATTENTION: for wall-mounting only! WimTec OCEAN B7 Bath fitting... -
Page 22: Legend
100 m Power supply, 1-connect. art. no. 117 899 Do not mount the 230 V / 12 V power supply Power supply, 5-connect. art. no. 113 792 in the fl ush-mount set or protected zones. WimTec OCEAN B7 Bath fi tting... -
Page 23: Function Configuration
J. DIP switches: Function activation: Dip-Switch Function DIP setting Description Cleaning Stop Page 30 Memory function Page 31 Intelligent stagnation flush Page 32 Flushing duration (ON = 20 s / OFF = 10 s) Factory setting WimTec OCEAN B7 Bath fitting... -
Page 24: Assembly
(art. no. 117 899 or art. no. 113 792 Attention: The power must be switched off, and the pow- er supply must not be assembled in the flush-mount set or the protected zone! WimTec OCEAN B7 Bath fitting... - Page 25 10. Connect the cable between the glass front plate and the elec- tronics module. Then switch on the power (causing the safety locking mechanism of the magnetic valves to activate). Open both integrated stop valves using a screwdriver. Insert the electronics module into the designated slot. WimTec OCEAN B7 Bath fitting...
- Page 26 If not, correct the alignment as described on page 27. Open the main water valve. Perform a system test. For instructions on how to program the three fill level icons for automatic tub filling, see page 31. WimTec OCEAN B7 Bath fitting...
- Page 27 Nose points Nose in centre upwards position The mounting clip’s nose points upwards – adjust 1 mm upwards – fasten the mounting clip again until it aligns with the tiles. WimTec OCEAN B7 Bath fitting...
-
Page 28: Description Of The Functions
AquaCap icons activate it and start the flow again. pulse two times and then of water. glow faintly. The WimTec Alternatively, the shower will device will remain in stop automatically after the standby mode for 3 min. safety flow arrest time set at the shower unit control has elapsed. -
Page 29: Tub Filling
Safety flow arrest After the water arrest time configured at the tub filling control (see p. 23) has elapsed, the water flow will automatically stop to prevent unintentional continuous activation. WimTec OCEAN B7 Bath fitting... -
Page 30: Cleaning Stop
To instantly end the cleaning While the cleaning stop func- stop, perform the same steps tion is enabled, all illumina- used to enable the function. ting icons will light up two times every 3 s. WimTec OCEAN B7 Bath fitting... -
Page 31: Memory Function
5 s. The selected vice is turned on). icon will confirm the setting You can manually stopp the by flashing twice. water flow by tapping the fill level icon again whilst the water flow is active. WimTec OCEAN B7 Bath fitting... -
Page 32: Intelligent Stagnation Flush
While stagnation flush is in has been disabled. progress, all three fill level icons light up. 5 s before and after the stagnation flush, the three fill level icons will flash rapidly. WimTec OCEAN B7 Bath fitting... -
Page 33: Spare Parts
121 391 Glass plate (white) 115 536 Mixing lever 121 377 Electronics module Art. no.: Designation 120 837 WimTec B7 flush-mount set 121 360 Mounting clip (2 pcs.) 119 763 Blocking pin 119 800 Mixing cartridge incl. mounting ring 120 820... - Page 34 OCEAN B7 WimTec OCEAN B7 Bath fitting...
- Page 35 OCEAN B7 WimTec OCEAN B7 Bath fitting...
- Page 36 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
