- Page 1 Montageanleitung - WC Montageelemente Installation Guide - WC assembly elements...
-
Page 2: Abmessungen / Dimensions

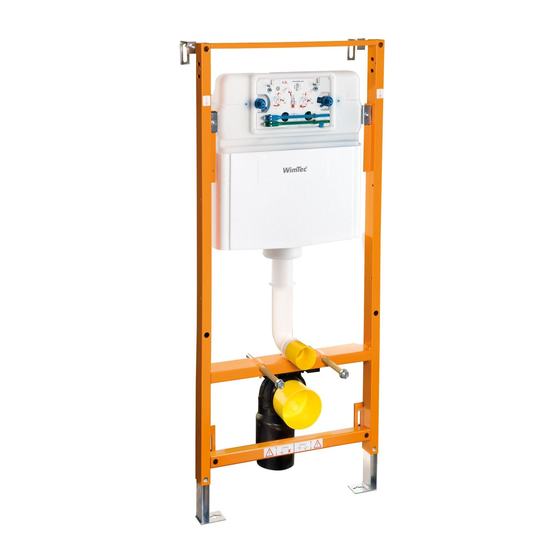

Art.Nr. 102 918 51,5 DN 15 WimTec FIX WC UP320 Spülkasten Geberit UP320 Art.Nr. 101 829 WC Montageelement pulverbeschichtet in WimTec orange, mit isoliertem 2-Mengen-UP-Spülkasten für Betätigung von vorne. Für Massiv- und Trockenbau zur Vor- und Inwandinstallation geeignet. OK-FFB Fußbodenaufbau... - Page 3 Abmessungen / Dimensions WimTec FIX WC SLK - DUO Spülkasten WimTec SLK 51,5 Art.Nr. 103 656 DN 15 WimTec FIX WC UP320 - DUO Spülkasten Geberit UP320 Art.Nr. 102 574 WC-Doppel Montageelement mit isoliertem 2-Mengen-UP-Spülkasten für Betätigung von vorne. Für Massiv- und Trockenbau zur Inwandinstallation geeignet, Bautiefe 260 mm.
- Page 4 Abmessungen / Dimensions WimTec FIX WC UP200 mit Betätigung von vorne/oben Art.Nr. 104 486 15,5 - 19 WC Montageelement pulverbeschichtet in WimTec orange, mit isoliertem 2-Mengen-UP-Spülkasten für DN 15 51,5 Betätigung von oben/vorne. Für Massiv- und Trockenbau zur Vor- und Inwandinstallation geeignet.
- Page 5 WimTec FIX WC SLK - for shower toilet 51,5 Art.Nr. 119 282 DN 15 WimTec FIX WC SLK GA - für Dusch WC mit Geruchsabsaugung WimTec FIX WC SLK GA - for shower toilet with odour extraction Art.Nr. 119 305 WC Montageelement pulverbeschichtet in WimTec orange, mit isoliertem 2-Mengen-UP-Spülkasten für...
- Page 6 Abmessungen / Dimensions 107 746 WimTec FIX DV Vario Montageelement, pulverbeschichtet in WimTec orange mit feuchtigkeitsbeständiger Schichtholzplatte zB für die Montage von Lüftern. Für Massiv- und Trockenbau zur Vor- und Inwand- Bautiefe: installation geeignet. min. 12 - 19 cm 51,5 Mounting element with laminated wood fixing plate f.ex.
-
Page 7: Montage / Installation
Water DIN 15 diese nicht erforderlich. At double-lightweight wall constructions, there have to be 12 V Anschluss bei Verwendung von WimTec FLUSH oder WimTec PROOF fixed above the element a stiffening as tractive fource-connec- 12 V connection at use of WimTec PROOF tion (height at least 30 cm) according to DIN 18183. - Page 8 Montage / Installation Ausmauerung Brick-lining Wasser DN 15 Water DIN 15 12 V Anschluss bei Verwendung von WimTec FLUSH Befestigung an der Wand oder WimTec PROOF Den Wandabstand an der Einzelbefestigung auf gleiche 12 V connection at use of WimTec PROOF Abstände einstellen.
- Page 9 Use several layers of plaster board as per applicable codes and Montageelement im Bereich von keramischen Belägen mehrmalig regulations before applying ceramic tiles. beplanken (lt. ÖNORM B 3415). WimTec FIX...
- Page 10 Befestigung an den Seiten oder WimTec PROOF je WC Aussteifungsprofil bündig mit dem Elementrahmen ausrichten 12 V connection at use of WimTec PROOF per WC und das Element je Ständerseite mit M8 Schraube und 4 Selbstbohrschrauben verschrauben (Abstand ca. 30 cm).
- Page 11 Notizen WimTec FIX...
- Page 12 Applicable noise protection codes and regulations must be adhered Vorschriften zu beachten. Insbesondere: DIN 1988 und ÖNorm B 5410 Der Schallschutz wird erfüllt, sofern die Planung sowie die fachge- rechte Ausführung der gesamten Sanitärinstallation im Sinne der DIN 4109 durchgeführt wird. WIMTEC Sanitärprodukte GmbH A - 3325 Ferschnitz, Freidegg 50, AUSTRIA +43 (0) 7473 5000 +43 (0) 7473 5000 - 500 verkauf@wimtec.com...
