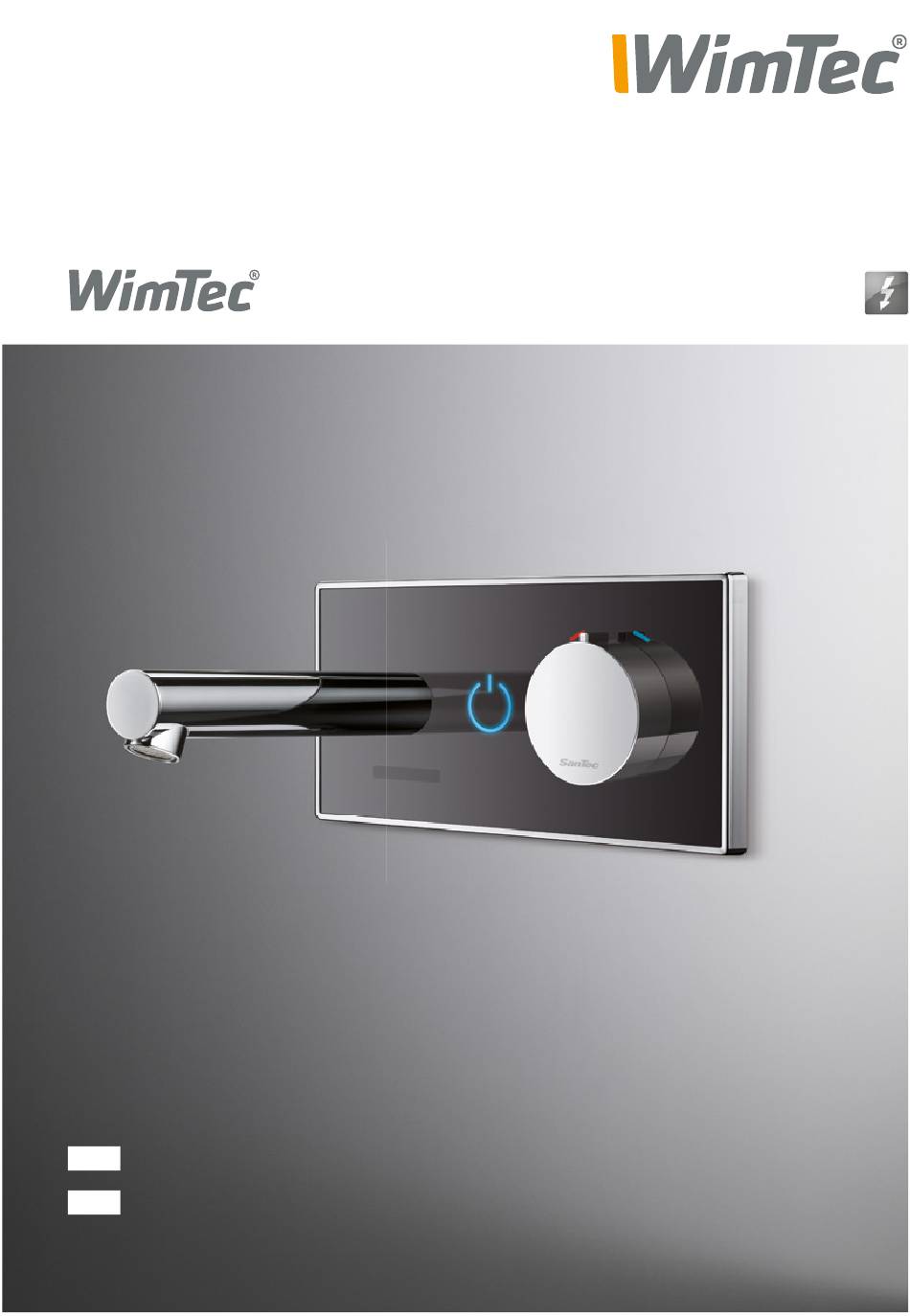

OCEAN W7
Montage- und Bedienungsanleitung
DE
Assembly and operating instructions
EN

Advertisement

loading
Need help?

Need help?

Do you have a question about the OCEAN W7 and is the answer not in the manual?

Questions and answers

Related Manuals for WimTec OCEAN W7

Summary of Contents for WimTec OCEAN W7

  • Page 1 OCEAN W7 Montage- und Bedienungsanleitung Assembly and operating instructions...

  • Page 2: Allgemeine Hinweise

    Touch-Tronic-Funktion kommen. Um dies vorbeugend zu vermeiden, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger. Diese Anleitung ist gültig für folgende Produkte: WimTec OCEAN W7 Wandarmatur für 12 V externe Versorgung: Ausladung 185 mm Glas weiß Art.Nr. 118 674...

  • Page 3: Technische Daten

    OCEAN W7 Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Ansprechbereich: von 15 cm bis 50 cm (50 cm Werkseinstellung) Nah-Ansprechbereich: 4 cm bis 5 cm Spülung:...
  • Page 4 Auslieferung geschlossen Schmutzsieb und Rückfl ussverhinderer Mischer 12 V= Spannungsversorgung: Netzteil nicht in 2 x 0,5 mm max. 100 m Gesamt-Kabellänge Rohbauset oder Schutzberei- Netzteil 1-fach Art.Nr. 117 899, Netzteil 5-fach Art.Nr. 113 792 chen anbringen. WimTec OCEAN W7 Wandarmatur...
  • Page 5 Seite 13 Funktions-Aktivierung - Dip-Schalter 3 - 6: Dip-Schalter Funktion Beschreibung Reinigungsstopp Seite 14 Dauerlauf Seite 15 Stagnationsfreispülung Seite 16 Nachlaufzeit ON = 2 s / OFF = 1 s Programm oder Funktionen bereits werksseitig voreingestellt. WimTec OCEAN W7 Wandarmatur...
  • Page 6 Folgende Schritte unbe- dingt in beschriebener Vorstehenden Teil des Rohbaukastens fliesenbündig Reihenfolge ausführen! abschneiden. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Beide Befestigungsclips mit einem Schraubendreher heraus- schrauben, bis diese fliesenbündig abschliessen. Schmutzschutz des Auslaufes entfernen. WimTec OCEAN W7 Wandarmatur...
  • Page 7 ) anschließen. 113 792 Achtung: Stromversorgung muß abgeschaltet sein und Netzteil darf nicht im Rohbauset bzw. Schutzbereich ver- baut werden! Gewünschte Funktionseinstellungen am Elektronikmodul vornehmen (siehe S. 5). Elektro-Anschluss am Elektronikmodul herstellen. Auf +/- Polung achten. WimTec OCEAN W7 Wandarmatur...
  • Page 8 Glas-Frontplatte zu Elektronikmodul herstellen. und Span- nungsversorgung einschalten (Sicherheitsschließimpuls des Magnetventils erfolgt). Elektronikmodul in das vorgesehene Fach einschieben. Beide Vorabsperrungen mit einem Schraubendreher öffnen. Mischerwelle und Mischergriff in Mittelstellung bringen - Punkt und Knopf zeigt nach oben. WimTec OCEAN W7 Wandarmatur...
  • Page 9 Gegebenefalls wie auf Seite 10 beschrieben korrigieren. Reihenfolge ausführen! Distanzring über Auslaufrohr zur Frontplatte führen. Chrom-Auslauf auf das Auslaufrohr schieben und von unten mit Wurmschraube (Inbus SW 03) befestigen. Hauptwasserleitung öffnen. Funktionstest durchführen. WimTec OCEAN W7 Wandarmatur...
  • Page 10 1 mm nach unten – Befestigungsclip wieder Nase zeigt nach oben Nase mittig einschrauben, bis dieser fliesenbündig abschliesst. Nase am Befestigungsclip zeigt nach oben – Korrektur von 1 mm nach oben – Befestigungsclip wieder einschrauben, bis dieser fliesenbündig abschliesst. WimTec OCEAN W7 Wandarmatur...
  • Page 11 Bei Durchlaufthermen kann die verlängerte Nachlaufzeit eingestellt werden, um die Anzahl der Zündvorgänge zu minimieren. Dip Schalter 6 ON = Verlängerte Nachlaufzeit - 2 s Dip Schalter 6 OFF = Standard Nachlaufzeit - 1 s (voreingestellt). WimTec OCEAN W7 Wandarmatur...
  • Page 12 Bei Durchlaufthermen kann die verlängerte Nachlaufzeit eingestellt werden, um die Anzahl der Zündvorgänge zu minimieren. Dip Schalter 6 ON = Verlängerte Nachlaufzeit - 2 s Dip Schalter 6 OFF = Standard Nachlaufzeit - 1 s (voreingestellt). WimTec OCEAN W7 Wandarmatur...
  • Page 13 Infrarot-Sensor (unterhalb Sicherheitsspülstopp langsam zu pulsieren. des Auslaufs) beginnt das Im Falle einer unbeabsichtig- Leuchtsymbol zu leuchten ten Daueraktivierung schaltet und der Wasserfluss startet. die Armatur nach Ablauf der eingestellten Spülstopp-Zeit automatisch ab. 15 - 50 cm WimTec OCEAN W7 Wandarmatur...
  • Page 14 Zur vorzeitigen Beendigung des der zweiten Hand auf das Reinigungsstopps gleich vorge- ON/OFF Symbol tippen und hen wie bei der Aktivierung. der Reinigungsstopp ist aktiviert. Während des Reinigungs- stopps blinkt das Leucht- symbol alle 3 s zweimal. WimTec OCEAN W7 Wandarmatur...
  • Page 15 Symbol gedimmt ist (ca. 3 s). Zeit. Manuelles Ausschalten Der Dauerlauf ist für die am durch Antippen des ON/OFF Zeit-Regler (siehe S. 5) ein- Symbols. gestellte Zeit aktiv. Das Symbol leuchtet während des Dauerlaufs durchgehend gedimmt. WimTec OCEAN W7 Wandarmatur...
  • Page 16 10 s aus. Das Symbol leuchtet des Bereichs oder Beendigung während der Stagnationsfrei- des Reinigungsstopps aus. spülung. 5 s vor und nach der Stagna- tionsfreispülung wird diese durch ein schnelles Blinken der ON/OFF Symbolik signalisiert. 3 - 48 h 10 s WimTec OCEAN W7 Wandarmatur...
  • Page 17 120 790 Mischeradapter Verlänger- ungsset bis 35 mm 119 794 Filterabdeckung (1 Stk.) 121 209 Rückflussverhinderer (1 Stk.) 119 770 Schmutzfilter (1 Stk.) 231 205 Magnetventil (1 Stk.) 117 899 Netzteil (1-fach) Netzteil (5-fach) 113 792 WimTec OCEAN W7 Wandarmatur...

  • Page 18: General Notes

    This manual is valid for the following products: WimTec OCEAN W7 wall fitting for 12 V external power supply: Outlet length 185 mm glass white art.no. 118 674...

  • Page 19: Specifications

    Front plate: Safety glass (ESG) Mixer handle/Outlet: Chromed brass Assembly Outlet middle to middle DN 15 of fl ush-mounted box 47 mm Active range 15 - 50 cm confi gurable 15° 12 - 15 cm 12 V= WimTec OCEAN W7 Wandarmatur...
  • Page 20 100 m Do not mount 230 V / 12 V po- 1-connect. power supply art. no. 117 899, 5-connect. power wer supply in the fl ush-mount supply art. no. 113 792 set or protected zones. WimTec OCEAN W7 Wall tap control...
  • Page 21 Page 29 Function activation – DIP switches 3–6: DIP switch Function Description Cleaning stop Page 30 Continuous flow Page 31 Stagnation rinse Page 32 Shut-off delay ON = 2 s / OFF = 1 s WimTec OCEAN W7 Wall tap control...
  • Page 22 Where necessary, seal off space between wall and flush- mount set with silicone. Unscrew both mounting clips with a screwdriver until they align with the tiles. Remove the outlet dirt cover. WimTec OCEAN W7 Wall tap control...
  • Page 23 Configure the desired functions at the electronics module (see p. 21). Connect the power cables to the electronics module. Make sure to use the correct polarity (+/-). WimTec OCEAN W7 Wall tap control...
  • Page 24 Insert the electronics module into the designated slot. Open both integrated stop valves using a screwdriver. Place the mixing shaft and mixing dial into the central position – both the dot and knob should point upwards. WimTec OCEAN W7 Wall tap control...
  • Page 25 Place the spacer ring over the outlet pipe towards the front plate. Place the chrome spout over the outlet pipe and arrest it at the bottom using the Allen screw (inbus SW 03). Open the main water valve. Perform a system test. WimTec OCEAN W7 Wall tap control...
  • Page 26 Nose in upwards centre position until it aligns with the tiles. The mounting clip’s nose points upwards – adjust 1 mm upwards – fasten the mounting clip again, until it aligns with the tiles. WimTec OCEAN W7 Wall tap control...

  • Page 27: Program Description

    When using an instantaneous water heater, the configured shut-off delay helps to minimi- se the number of ignition processes. DIP switch 6 ON = Extended shut-off delay – 2 s DIP switch 6 OFF = Standard shut-off delay – 1 s (default setting). WimTec OCEAN W7 Wall tap control...
  • Page 28 When using an instantaneous water heater, the configured shut-off delay helps to minimise the number of ignition processes. DIP switch 6 ON = Extended shut-off delay – 2 s DIP switch 6 OFF = Standard shut-off delay – 1 s (default setting). WimTec OCEAN W7 Wall tap control...
  • Page 29 After the configured water the water flow to start. arrest time has elapsed, the water flow will automatically stop to prevent unintentional continuous activation. 15 - 50 cm WimTec OCEAN W7 Wall tap control...

  • Page 30: Description Of The Functions

    ON/OFF icon and thus enable the cleaning stop. While the cleaning stop function is enabled, the illuminating icon will light up two times every 3 s. WimTec OCEAN W7 Wall tap control...
  • Page 31 Continuous flow will be enab- can also manually stop the led for the duration set at the function by tapping the time control (see p. 21). ON/OFF icon. During continuous flow, the icon will glow faintly. WimTec OCEAN W7 Wall tap control...
  • Page 32 5 s before and after the stag- nation rinse, the ON/OFF icon will flash rapidly. 3–48 h 10 s WimTec OCEAN W7 Wall tap control...

  • Page 33: Replacement Parts

    Short spout, 185 mm 108 637 Stream regulator incl. sealing 119 725 Electronics module Art. no.: Designation 118 711 WimTec W7 flush-mount set 121 360 Mounting clip (2 pcs.) 119 763 Blocking pin 119 800 Mixing cartridge incl. mounting ring...
  • Page 36 WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
