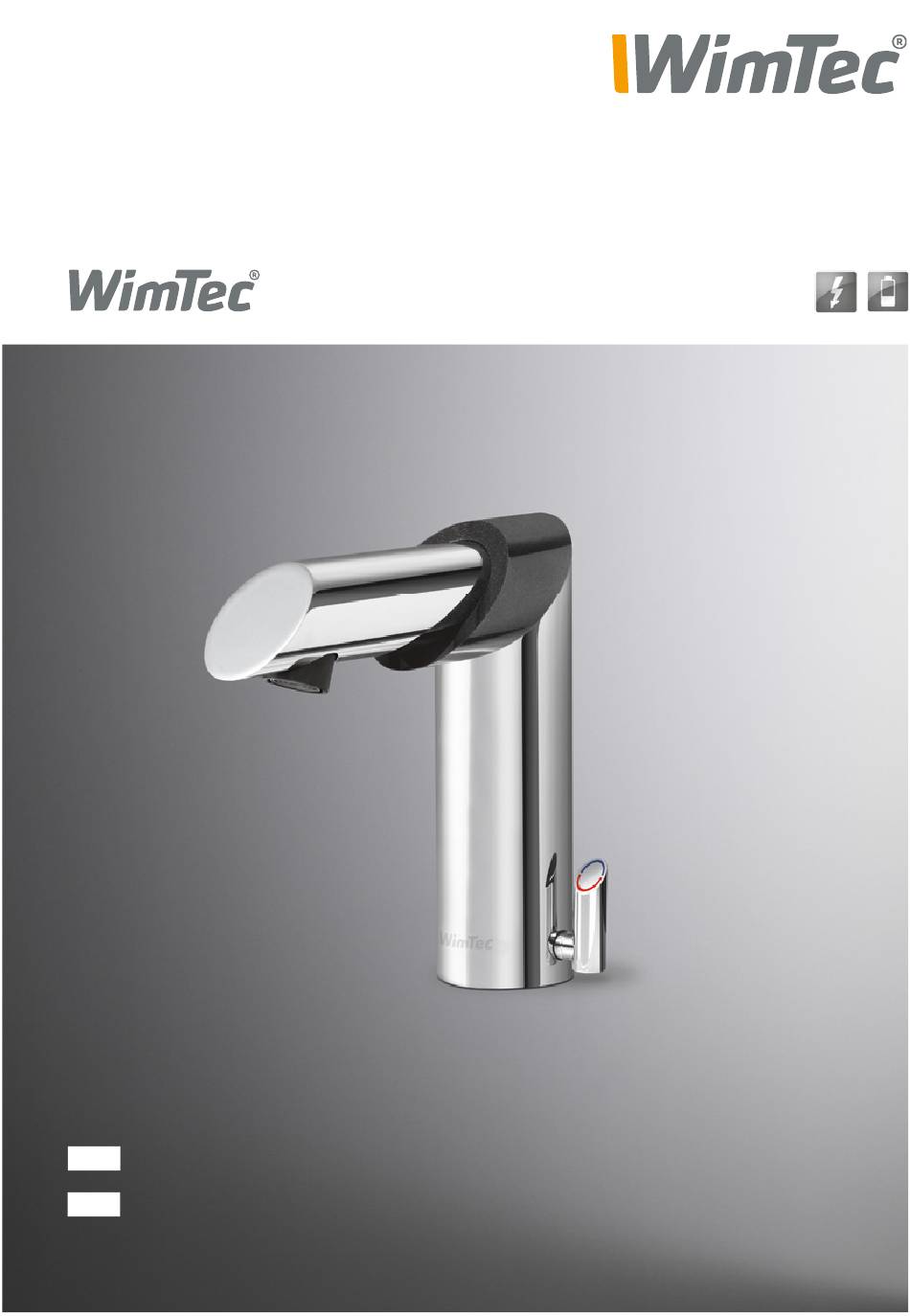

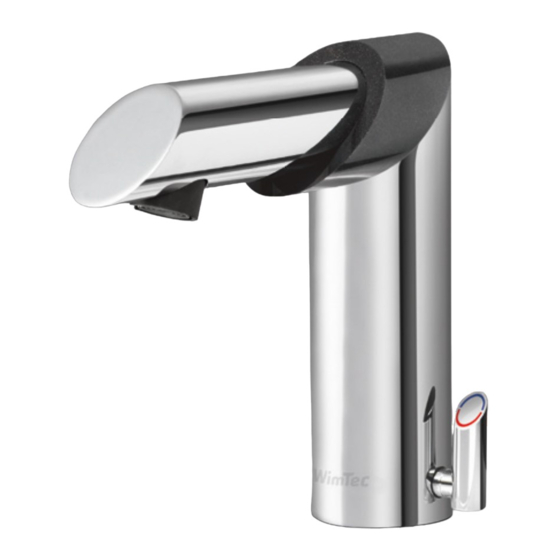

- Page 1 Montage- und Bedienungsanleitung Assembly and operating instructions...
- Page 2 Allgemeine Hinweise Gratulation zum Kauf Ihrer Waschtischarmatur WimTec SKY. Damit Sie jahrelang Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten...
-
Page 3: Table Of Contents
Technische Daten ............... 4 Abmessungen ................4 Funktionseinstellung ..............5 Montage ..................6 Funktionseinstellung ..............8 Spülprogramm ................8 Reinigungsstopp ................ 9 Dauerlauf ................. 10 Intelligente Freispül-Automatik ..........11 Freispül-Interval ............... 12 Nachlaufzeit ................12 Ersatzteile ................13 WimTec SKY Waschtischarmatur... -
Page 4: Technische Daten
Technische Daten WimTec SKY - 6 V: WimTec SKY - 230 V: Batterie: 6 V Lithium CR-P2 Betriebsspannung: 230 V 50 Hz Batterielebensdauer: ca. 100.000 Spülungen (max. 1,5 Jahre) Leistungsaufnahme: ca. 0,2 W Weitere technische Daten: Magnetventil: Kartusche 6 V... -
Page 5: Funktionseinstellung
Funktion Werkseinstellung Beschreibung Spülprogramm Seite 8 Reinigungsstopp Seite 8 Dauerlauf Seite 9 Intelligente Freispül-Automatik Seite 10 Intervall Freispül-Automatik Seite 11 (ON=3 h, OFF = 24 h) Nachlaufzeit (ON = 5 s, OFF = 3 s) Seite 11 WimTec SKY Waschtischarmatur... -
Page 6: Montage
Armatur auf Waschtisch befestigen. Nicht verwenden mit: Eckventil-Thermostat, UT-Mischer, UT-Speicher und Durchlauferhitzer Bei Mischwasserausführung Rückflussverhinderer mit Vorfilter bzw. generell Eckventil mit Vorfilter verwenden. Achtung! Schläuche am Armaturenkörper nicht nachziehen. Bei Batterievariante: Vor dem Batterieeinlegen bzw. -wechsel Eckventile abdrehen. WimTec SKY Waschtischarmatur... - Page 7 Armaturenoberteil abnehmen und Batterie einsetzen, Armaturenoberteil aufsetzen und befestigen, Eckventile öffnen. b) Netzvariante: Steckverbindung zwischen Armatur und Netzteil herstellen. Automatischer Reichweitenabgleich. Die Armatur (inkl. Eckventile und Anschlussschläuche) für 15 s nicht berühren. Die Waschtischarmatur WimTec SKY ist jetzt betriebsbereit. WimTec SKY Waschtischarmatur...
-
Page 8: Funktionseinstellung
Spülstoppzeit. Funktionsbeschreibung Manuell-Programm (DIP 1 = OFF): Wasserfluss startet Wasserfluss stoppt Sobald der Benutzer den Nach Ablauf der einge- Armaturenauslauf berührt stellten Spülstoppzeit (1 min voreingestellt, Zeit-Regler s. S. 4) 30 s - 10 min WimTec SKY Waschtischarmatur... -
Page 9: Reinigungsstopp
Die Armatur geht 3 min nach am Auslauf berühren und Verlassen des Ansprechbe- gleichzeitig 5x auf den reichs automatisch wieder in Sensorring tippen. Danach den Normalbetrieb über. stoppt der Wasserfluss und die Armatur befindet sich im Reinigungsstopp-Modus. WimTec SKY Waschtischarmatur... -
Page 10: Dauerlauf
Heranführen der Hand an den Automatisch nach Ablauf der Ansprechbereich. Nach dem am Zeit-Regler eingestellten Start des Wasserflusses für 3 s Spülstoppzeit. den Sensorring berühren. Zum vorzeitigen Beenden des Dauerlaufs gehen Sie wie bei „Dauerlauf aktivieren“ vor. WimTec SKY Waschtischarmatur... -
Page 11: Intelligente Freispül-Automatik
Intelligente Zeitintervall Einstellbar am DIP Schalter 5 Freispül-Automatik Wird die Armatur für die ein- für 3 bzw. 24 h. gestellte Zeit nicht benützt, wird eine Stagnationsfreispü- lung für 10 s ausgelöst. 3 od 24 h 10 s WimTec SKY Waschtischarmatur... -
Page 12: Freispül-Interval
Intervall der Freispül-Automatik beträgt 24 h (voreingestellt). Nachlaufzeit: DIP Schalter 6 2 3 4 5 6 Es kann zwischen 2 vordefinierten Nachlaufzeiten (3 s bzw. 5 s) gewählt werden. Stellung „ON“: Nachlaufzeit beträgt 5 s. Stellung „OFF“: Nachlaufzeit beträgt 3 s (voreingestellt). WimTec SKY Waschtischarmatur... -
Page 13: Ersatzteile
Anschlussschläuche Mischwasser 104 745 Kaltwasser 104 752 Mischergriff 107 111 Mischerwelle 107 098 Rückflussverhinderer 230 314 Befestigungsset 105 131 Strahlregler 105 155 Serviceschlüssel für Strahlregler 109 276 Netzteil 230 V 101 065 Lithium-Batterie 6 V 230 741 WimTec SKY Waschtischarmatur... - Page 14 General notes Congratulations on purchasing the WimTec SKY fitting. In order to ensure that you will be able to enjoy this high-quality product for many years, please take note of the following cleaning and maintenance recommendations: Use mild cleaning agents containing soap...
- Page 15 Assembly ................. 18 Function description ..............20 Flushing mode ................. 20 Cleaning stop ................21 Continuous flow ............... 22 Intellignet automatic flushing ..........23 Flushing interval ..............24 Follow-up time ................ 24 Replacement parts ..............25 WimTec SKY Washbasin fitting...
-
Page 16: Specifications
Specifications WimTec SKY - 6 V: WimTec SKY - 230 V: Battery: 6 V Lithium CR-P2 Operating voltage: 230 V 50 Hz Power consumption: approx 0,2 W Battery life: approx. 100.000 flushings (max. 1,5 y.) Further technical specifications: Magnetic valve:... -
Page 17: Function Configuration
Cleaning stop Page 21 Continuous flow Page 22 Intelligent automatic flushing Page 23 Automatic flushing interval Page 24 (ON =3 h, OFF = 24 h) Follow-up time (ON = 5 s, OFF = 3 s) Page 24 WimTec SKY Washbasin fitting... -
Page 18: Assembly
For premixed water model: Use reflux preventers with pre-filter or corner valve with prefilter. Attention! Don’t re-tighten the hoses on the body of the fitting. Battery version: Before battery inserting or changing turn off corner valve. WimTec SKY Washbasin fitting... - Page 19 Connect the power supply to the fitting – open the water valve. Automatic range adjustment. Do not touch the fitting (incl. water valve and mounting houses) for 15 s. The fitting is now ready for operation. WimTec SKY Washbasin fitting...
-
Page 20: Function Description
Description manual mode (DIP 1 = OFF): Water flow starts Water flow stops As soon as the user After flush stop time touches the water outlet. elapsed (1 min preset, see page 16). 30 s - 10 min WimTec SKY Waschtischarmatur... -
Page 21: Cleaning Stop
(approx. 5 x in 2 s). The water flow stops and the cleaning stop is enabled. WimTec SKY Washbasin fitting... -
Page 22: Continuous Flow
After starting time set at time control has the water flow tip for 3 s on elapsed. the sensor ring. To instantly end continuous flow, perform the same steps as used for ‘Enable continuous flow’. WimTec SKY Washbasin fitting... -
Page 23: Intellignet Automatic Flushing
Can be set at 3 or 24 h If the fitting has not been at the interval control. used for the set period, an automatic flushing will be performed for the configured duration. 3 / 24 h WimTec SKY Washbasin fitting... -
Page 24: Flushing Interval
2 3 4 5 6 You can select one of two predefined follow-up times (3 s or 5 s). ‘ON’ position: Follow-up time set to 5 s. ‘OFF’ position: Follow-up time set to 3 s (default setting). WimTec SKY Washbasin fitting... -
Page 25: Replacement Parts
107 111 Mixer shaft 107 098 Reflux preventer 230 314 Mounting set 105 131 Flow regulator 105 155 Service key for flow regulator 109 276 Power supply 230 V 101 065 Lithium battery 6 V 230 741 WimTec SKY Washbasin fitting... - Page 28 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
