Lupine ROTLICHT StVZO Manual

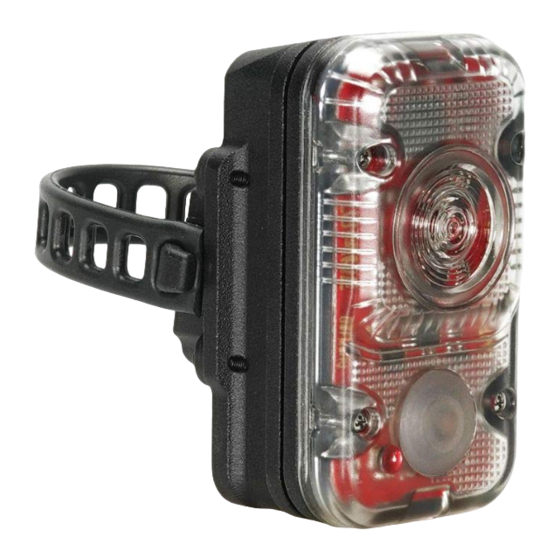

ROTLICHT
BEDIENUNGSANLEITUNG:
VOR DER ERSTEN BENUTZUNG LADEN.
ROTLICHT einschalten: Doppelklick
ROTLICHT ausschalten: Langer Tastendruck
LADEN:
USB-Kabel z.B. an den Computer anschließen, rot blinken =
laden, grün = voll. Mit einem USB-Netzteil kann das Rotlicht
auch über die Steckdose geladen werden.
AKKU-WARNUNG:
Eine kleine LED oberhalb des Tasters am Gehäuse dient als
Indikator für die verbleibende Akku-Kapazität.
LED am Taster blinkt rot = Rotlicht muss geladen werden
ENTNOMMENE KAPAZITÄT:
Nach dem Ausschalten blinkt die rote LED 1x pro entnomme-
nen 100mAh. Das Rotlicht ruft dabei die gesamte entnom-
mene Kapazität ab, seit es zuletzt voll geladen wurde. z.B.:
Gesamtkapazität: 840mAh
4x rot blinken = 400mAh entnommen = halb voll
7x rot blinken = 700mAh entnommen = nachladen
VERZÖGERUNGSLICHT:
Ein im Rotlicht verbauter Sensor reagiert bei plötzlichem Ab-
bremsen mit einer kurzzeitigen Signalgebung (Nachfolgend als
Bremssensor bezeichnet).
ÄNDERN DER ZUSATZFUNKTIONEN:
Taster bis zur gewünschten Einstellung gedrückt halten, Taster
dann sofort loslassen.
1x Bremssensor aus
2x Bremssensor an / niedrige Empfindlichkeit
3x Bremssensor an / mittlere Empfindlichkeit
4x Bremssensor an / hohe Empfindlichkeit
5x Doppelklick an / aus
6x Zurücksetzen auf Werkseinstellungen
Werkseinstellung
BEISPIEL:
Bremssensor ausschalten: Taster gedrückt halten, bis die
kleine rote LED 1x geblinkt hat.
Der Bremssensor ist jetzt abgeschaltet.
Lupine Lighting Systems GmbH, Im Zwiesel 9, 92318 Neumarkt i.d.Opf.
www.lupine.de | MADE IN GERMANY
StVZO
Dann sofort loslassen.
TECHNISCHE DATEN:
Leistung: 40 Lumen
0.1 W, Verzögerungslicht: 0.4 W
Akku: Lithium Polymer, wiederaufladbar,
840mAh / 3Wh
Ladeanschluss: Micro-USB
Ladezeit: 5 Stunden (80% nach 2h)
Gewicht: 55g
LED: Cree XP-E2
Schutzklasse: IP67 / IK09
Zulassung:
detail A

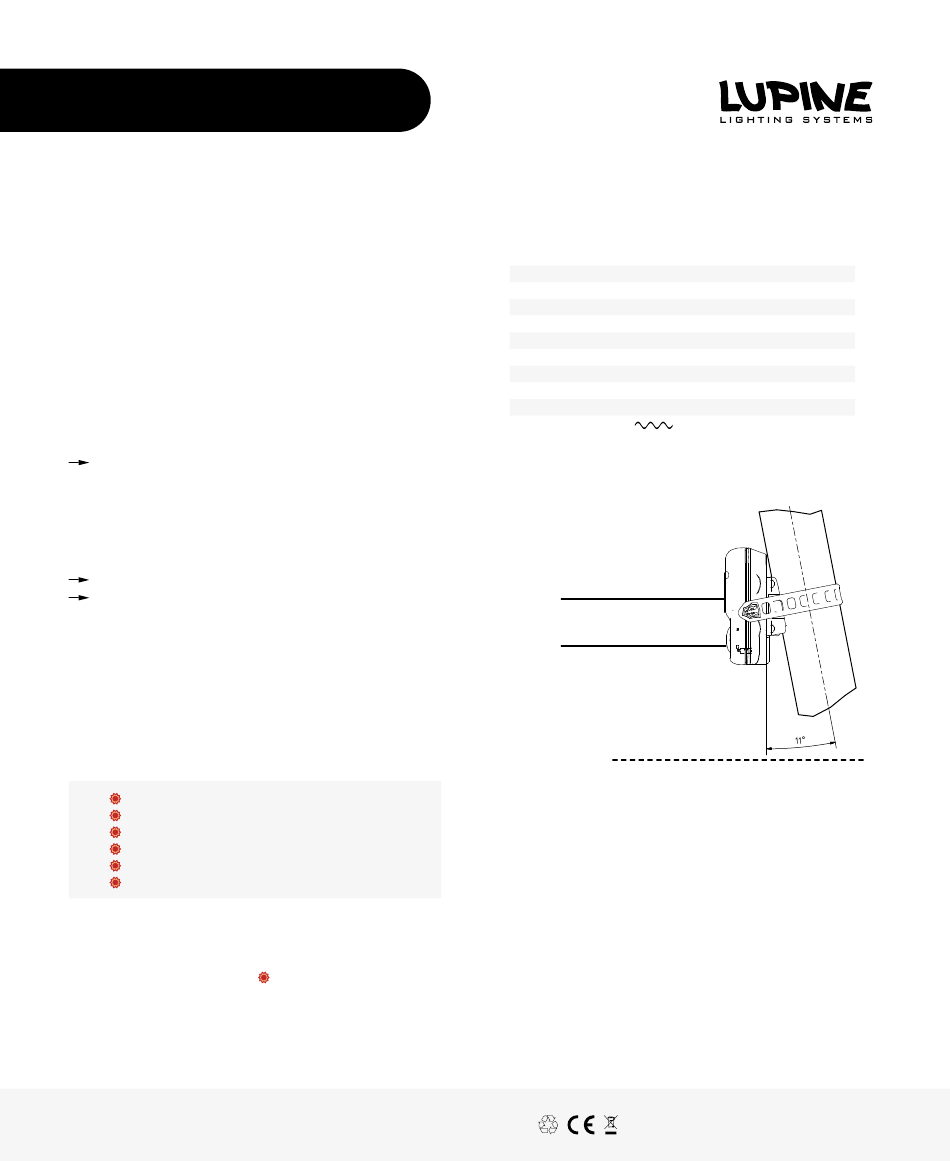

MONTAGEANLEITUNG:
BEZUGSACHSE
(parallel zur Fahrbahn)
A TASTER
Das Rotlicht mit dem Taster nach unten, senkrecht an der
Sattelstütze ansetzen. Nun das Band fest um die Sattelstütze
ziehen, anschließend in dem seitlichen Haken befestigen (für
Werkstückkanten DIN 6784
Sattelstützen mit Durchmesser 20 bis 35 mm). Das Rotlicht
Allgemeintoleranzen DIN 7168 -mk
Tolerierung ISO 8015
muss stramm an der Sattelstütze befestigt sein und darf sich
in seiner Position nicht verändern lassen. Die Ausstrahlung
muss parallel zur Fahrbahn ausgerichtet sein.
Achtung: Das Rotlicht darf bei Verwendung nicht durch
Status Änderungen
andere Gegenstände verdeckt werden und muss senkrecht
ausgerichtet sein. Die Sattelstütze befindet sich im 11° Winkel
zum senkrecht montierten
Montagehöhe liegt bei 250 bis 1200mm.
EG Konformitätserklärung: www.lupine.de/ce/
K1478
FAHRBAHN
Maßstab: 1 : 1
Oberflächen
DIN ISO 1302
Werkstoff:
Datum Name Rotlicht komplett
14.03.2018 r.schmitt
Gezeichnet
Kontrolliert
Norm
Lupine Lighting Systems
00.106.000.0001-1
Winnberger Weg 11, 92318 Neumarkt
Fon +49 9181-50949-0, Mail: info@lupine.de
Datum Name
Schlusslicht. Die zulässige
Mehr Informationen unter: www.lupine.de
Gewicht: 213,3
